Гидрозатвор на 110 трубу: разновидности, правила монтажа, знакомство с образцами

Содержание

Гидрозатвор для канализации: виды, принцип работы, монтаж

Эффективная работа канализации – это обязательное условие нормального проживания в доме. Мелочей в этом деле нет, малейшая ошибка приведет к ухудшению работы системы. Одним из условий отсутствия запаха от канализации является наличие гидрозатворов. Помимо водяных, существует еще и сухой гидрозатвор для канализации. Разберемся, что это такое.

Система канализации создана для отведения из помещений жидких отходов, в том числе и продуктов жизнедеятельности. Понятно, что внутри системы пахнет отнюдь не розами, поэтому нужно предусмотреть защиту от проникновения этих неприятных запахов в дом.

Надежной защитой на пути неприятно пахнущих газов является гидрозатвор. Разберемся, что это такое и какие конструкции могут быть использованы в канализации жилых домов.

Описание

Гидрозатвором называют водяную пробку, которая постоянно находится в трубе, препятствуя проникновению в помещения канализационных газов. Устройство гидрозатвора является обязательным при установке любого сантехнического прибора, подключенного к сети канализации.

Наличие гидрозатвора не мешает проходу сточных вод, водяная пробка обновляется после каждого использования сантехнического прибора. А вот если дома долго никого нет и водой, соответственно, никто не пользуется, то водяная пробка может высохнуть и газы из канализационных труб будут легко проникать в помещение.

Впрочем, восстановить гидрозатворы будет несложно, достаточно открыть воду, чтобы водяная пробка образовалась вновь.

Виды

Сооружение для создания гидрозатвора называется сифон, оно может иметь разную конструкцию. Чаще всего, используются:

  • Бутылочные – универсальный вариант, подходит для сантехники любого типа;
  • Трубчатые – гладкие или гофрированные, используются для кухонных моек и умывальников;
  • Трапы – специальный тип сифона, применяемый в душевых кабинах, а также в моечных помещениях бань.

Кроме того, существуют сухие сифоны, в которых вместо водяной пробки используется мембрана, выполняющая функции обратного клапана. Такой затвор хорош тем, что он сдержит движение не только газов, но и жидкости.

Применение такого оборудования особенно рекомендуется в квартирах, расположенных на нижних этажах многоэтажных домов. Оно предотвратит вытекание стоков, поступающих из верхних квартир через сантехнику при образовании засора в канализационной трубе. Разберемся, какие виды сифонов существуют и какие особенности установки этого элемента канализации своими руками существуют.

Бутылочный

Бутылочный сифон часто используется для сборки канализационных систем. Устройство имеет специфическую форму, состоит устройство из отстойника и колбы. В нижней части сифона постоянно находится вода, создающая гидрозатвор.

Совет! Раньше практически в каждой квартире устанавливались бутылочные сифоны из чугуна, в настоящее время их заменили аналогами из полимерных материалов. Крайне редко встречаются элементы системы канализации из латуни.

Для присоединения одновременно двух сливов может использоваться унифицированный сифон бутылочного типа. Этот вариант имеет изогнутую трубу, которая соединяется с тройником с подключенными отводами от элементов сантехники.

Выбирать сифон нужно с учетом его пропускной способности. Чем больше элементов планируется подключить к сифону, тем более производительной должна быть модель. Основным преимуществом данной модели является то, что его можно легко прочистить, не отсоединяя сифон от раковины.

Наличие отстойника в сифоне позволяет спасти ценные вещи (например, украшения), которые по ошибке могут попасть в систему канализации. Кроме того, сифон бутылочного типа имеет жесткую конструкцию, поэтому он будет служить дольше, чем модели из гофрированной трубы.

Трубчатые

Сифон изготавливается из гладкой или гофрированной трубы, которые изгибаются так, чтобы образовалась своеобразная «петля», расположенная ниже основной трубы по уровню. В этой «петле» и будет находиться водяная пробка.

Гладкие трубчатые сифоны используются редко, так как обычную трубу сложно изогнуть, кроме того, такая модель занимает много места. Поэтому в большинстве случаев для изготовления сифона применяется гофрированная труба. Трубу из гофры легко изогнуть в нужном направлении, готовый сифон занимает минимум места. Вариант обладает следующими преимуществами:

  • легко собрать самостоятельно;
  • модель имеет универсальное назначение, её можно устанавливать с любым элементом сантехники, в том числе и с унитазом. В последнем случае используется гофрированная труба диаметром 110 мм;
  • при необходимости можно легко отрегулировать длину петли сифона, даже если система уже установлена и подключена;
  • можно снимать и перемещать (на небольшие расстояния) раковину, не отсоединяя от неё сифон.

Трап

По сравнению с обычным сифоном, трап имеет более сложную конструкцию. Устанавливается этот элемент в поддоне душевой кабины или непосредственно в напольном покрытии. Полный комплекс работ по установке трапа:

  • подключение трапа к отводу канализации;
  • выполнение тепло- и гидроизоляции;
  • изготовление бетонной стяжки с уклоном в сторону трапа;
  • укладка влагостойкого покрытия.

Совет! В качестве влагостойкого покрытия, чаще всего, применяется керамическая плитка. Этот материал не боится контакта с водой, его легко содержать в чистоте.

Если обычный сифон должен обеспечить только отведение воды, то трап выполняет дополнительные функции:

  • обеспечивает герметичность соединения с полом;
  • обеспечивает предварительную фильтрацию, не допуская попадания в трубу крупных загрязнений.

Кроме того, трап, как и обычный сифон, создает гидрозатвор, что препятствует проникновению неприятного запаха в помещение.

Сухой вариант

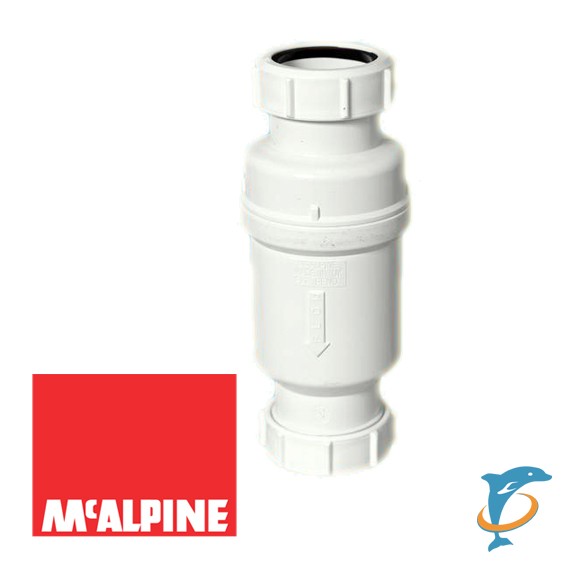

Сухой затвор для канализации имеет более совершенные характеристики, чем традиционные гидрозатворы. Эта модель имеет другой принцип действия, она функционирует по принципу ниппеля. Выполнено устройство в виде полимерной трубки с резьбой с обеих сторон. Для изготовления модели, чаще всего, используется полипропилен.

Внутри корпуса располагается специальная мембрана, которая предотвращает обратное движение воды и канализационных газов. То есть, мембрана выполняет те функции, которые в обычном затворе выполняет водяная пробка.

Совет! Сухие затворы не рекомендуется устанавливать с кухонными мойками и посудомоечными машинами. Иначе затвор быстро выйдет из строя.

Если обычный затвор при длительном простое перестает выполнять свои функции из-за высыхания воды, то сухой вариант будет нормально функционировать в этих условиях.

Плюсы варианта

Преимущество варианта:

  • устройство не нуждается в поступлении воды для нормального функционирования;
  • модель можно устанавливать даже в неотапливаемых помещениях, так как отсутствует угроза разрушения из-за замерзания воды. Такой вариант подойдёт, к примеру, для летней дачи, которая не используется в холодное время года;
  • сухие сифоны компактны и удобны;
  • сорвать сухой затвор намного сложнее, чем водяной;
  • исключают обратный ход грязной воды, который может возникнуть при образовании засора;
  • устанавливать затвор можно, как вертикально, так и горизонтально;
  • в затворе не застаивается вода, в которой может развиваться вредная бактериальная флора;
  • обладает отличной шумоизоляцией;
  • имеет длительный срок службы.

Типы

Сухие затворы выпускаются в нескольких вариантах, каждая из них имеет свои особенности. Вот наиболее распространение варианты:

  • Мембранные. Это самый простой и распространённый вариант. Функционирует затвор за счет пружинной мембраны, которая открывается, если из сливного отверстия поступает вода, но остается закрытой, пока водой не пользуются.
  • Поплавочный. Этот вариант можно назвать переходным между сухим и водяным затвором. Устройство оснащено поплавковым клапаном. При поступлении жидкости поплавок всплывает, чтобы не мешать уходить жидкости. А после того, как вода уйдет, поплавок становится на место, герметизируя просвет канализационной трубы.
  • Маятниковый. Клапан в таком затворе имеет единственную точку крепления. При попадании в слив воды, маятник отклоняется, открывая проход. Затем под действием сил гравитации клапан возвращается на место.
  • С молекулярной памятью. Это высокотехнологичный вариант, стоят такие затворы довольно дорого. Благодаря новым технологиям, элементы мембраны надежно герметизируют просвет трубы после прекращения поступления воды в слив.

Итак, существуют разные варианты гидрозатворов для канализации. Выбор варианта осуществляется в зависимости от типа сантехнического элемента, а также условий эксплуатации. Установка гидрозатворов является обязательным условием сборки внутренней системы канализации. При их отсутствии либо при неправильной установке в квартире непременно появится неприятный запах канализации.

Гидрозатвор на канализацию для бани

Гидрозатвор — это специально созданная  водяная пробка, которая предотвращает попадание «ароматов» канализации в помещение. Вода скапливается в выгнутом участке трубы, полностью перекрывая диаметр. Таким образом, вода не дает запахам проникать в помещение.

Принцип организации гидрозатвора на канализацию

Когда нужно использовать гидрозатвор в бане

В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.

Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.

Гидрозатвор канализационный бутылочного типа

Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.

Так выглядит гидрозатвор для пластиковой канализации

В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.

Верхняя и нижняя части гидрозатвора CENTER AQUAPA

После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.

Верхняя часть гидрозатвора находится на уровне самой нижней точки

У данного гидрозатвора два плюса:

  1. Он дополнительно выполняет роль отстойники;
  2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Как сделать гидрозатвор своими руками

Достаточно легко можно  сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.

Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело.  Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет,  придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего  к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Что такое сухой гидрозатвор

Есть еще один вариант гидрозатвора – сухой. В нем нет воды, а в качестве заслонки используются различные материалы. Как вы понимаете, такой гидрозатвор не замерзает. Сухих гидрозатворов для канализации несколько видов:

  • Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.

Так выглядит слив с сухим гидрозатвором на канализацию

  • Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
  • Более сложные технологически модели, в которых используется  молекулярная память материалов.

Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры)  и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Гидрозатвор для канализации своими руками для бани и в ванной


Автор Фесенко Сергей, инженер На чтение 9 мин.

Устройство канализации требует установки приборов, изолирующих сточные емкости от жилых помещений. В качестве такой защиты используют гидрозатвор для канализации. Тем, кто прокладывает канализационную магистраль, нужно знать, что собой представляют эти устройства, чтобы без ошибок обеспечить надежность системы водоотвода.

Что из себя представляет гидрозатвор для канализации

Гидравлический затвор – это сантехнический прибор, в котором постоянно находится объем жидкости, полностью отсекающий сливной спуск сантехнического устройства от канализации.

С тем, что такое гидрозатвор в канализации, каждый встречался в быту. Это сифон – несложный прибор из пластика или металла. Он является вспомогательной, отделяемой от основного сантехнического устройства частью. Его легко монтировать, разбирать и прочищать в случае засорения.

Зачем нужен и где используется

Гидрозатвор нужен для предотвращения проникновения газа из канализационных труб в комнаты, где находятся подключенные к канализации устройства. Такую же задачу может решить бытовой пневмоклапан, устанавливаемый в сливную сеть.

Его принцип действия основан на механическом перекрытии сечения канализации заглушками.

В случае застревания твердых частиц между стенкой и заглушкой эффективность работы клапана снижается. В отличие от этого водяная пробка в сифоне при любых обстоятельствах полностью перекроет отверстие слива в канализацию.

Установка сифона с гидрозатвором не только выполняет защитную функцию, но и решает дополнительные проблемы:

  • снижает громкость звука во время слива стоков;
  • служит в качестве отстойника – на дне сифона оседают крупные частицы мусора;
  • не позволяет проникнуть бактериям и насекомым в жилые помещения через канализацию.

Водяная защита используется во всех сантехнических приборах. Гидрозатворы для канализации устанавливаются в бане, а также в ванной и душе. Унитаз – единственное устройство, не требующее подключения гидрозатвора. Его конструкция предусматривает использование встроенного сифона для удаления стоков.

Устройство и принцип действия

Гидравлические затворы представляют собой устройство с изгибом в виде буквы U. Один его конец подсоединяют к сливному отверстию, а другой врезают в канализацию под прямым или острым углом.

Конструктивно закругленная часть трубы располагается ниже слива и врезки в канализацию.

Действие закона сообщающихся сосудов вынуждает часть сливаемой воды (гидрозатвор) всегда оставаться в месте изгиба и отсекает доступ запахам из канализации к воздуху внутри помещений: туалета, кухни, ванной.

Устройство гидрозатвора может располагаться в глубоком стакане. Сливная труба заходит в него сверху, а излив в канализацию расположен сбоку выше дна. Принцип действия этой конструкции такой же, как и у сифона – защита помещений от неприятных запахов путем создания преграды из воды.

Поскольку отработанную воду сливают постоянно, жидкость гидрозатвора не успевает застояться. Минус водяной защиты проявляется во время длительного бездействия слива. Вода за это время может испариться, и неприятный запах проникнет в квартиру.

Кроме этого, высосать воду из сифона может вакуум, создаваемый текущей по стояку жидкостью. Для устранения такого явления нужно снабжать канализацию фановой трубой или вакуумным клапаном.

Виды гидрозатворов

По конструктивным особенностям различают следующие разновидности гидравлических замков:

  • коленчатые;
  • бутылочные;
  • двухоборотные;
  • гофрированные;
  • ливневые.

Гидрозатворы для канализации выпускают в модификации 110 и 50 мм. Кроме этих в некоторых случаях применяют сухие затворы.

Колено

Название этого вида произошло от формы прибора – изгиба, напоминающего согнутое колено. Изготавливают такие сифоны из пластика или металла. Это гарантирует их устойчивость к повреждениям.

Коленчатые канализационные гидрозатворы выпускают двух видов – монолитное колено с корончатыми гайками и уплотнителями, и сборные, состоящие из отдельных частей. Такая конструкция дает возможность комфортно располагать сифон и подгонять его патрубки под сливы приборов и вводы трубопровода в систему стоков.

Преимуществом являются небольшие размеры. Благодаря малым габаритам сифоны устанавливают для гидравлических затворов на раковинах и ваннах, слив которых находится низко над полом.

Бутылочный тип

При помощи бутылочных сифонов устраивают водяную защиту под раковинами на кухнях. Причина в особой конструкции устройства. Из раковины сливная труба прямо входит в корпус, изготовленный в виде бутылки. Выходное отверстие прорезано в боковой стенке под верхом корпуса. Пространство от дна до этого отверстия всегда заполнено водой.

Преимуществом этого вида гидравлических затворов в канализации является разборный корпус, нижняя часть которого выполняет роль отстойника. Если в нем скопилось много твердых частиц, и они перекрывают ток воды, то отстойник легко отсоединяется от корпуса и прочищается. После очистки корпус и отстойник стоит промыть горячей водой с моющим средством, чтобы удалить жировые отложения.

Двухоборотный гидрозатвор

Двухоборотный, или трубный сифон по форме напоминает коленный прибор. Конструктивной особенностью трубного устройства являются два изгиба, расположенных противоположно один другому. В старых конструкциях, выполненных из чугуна, в верхнем изгибе устраивался съемный люк для устранения засоров.

Современные устройства изготавливают из пластика или хромированного металла. Они оборудованы сеткой для задержки отходов, а вместо смотрового люка используется съемное колено.

Двухоборотные гидрозатворы устанавливают на мойки, писсуары, напольные чаши, умывальники.

Гофрированный сифон

Проще всего создать затвор в гофрированной канализационной трубе. Самые главные ее преимущества: возможность сгибать в любой форме и регулируемая за счет сжатия и растягивания длина. Гофрированные сифоны удобно использовать под ваннами – в ограниченном пространстве легко соединить слив с входом в канализацию. Для сохранения изгиба в комплекте с гофрой идет держатель из пластика.

Недостаток проявляется в быстром засорении складок трубы мелким мусором, что приводит к утрате гибкости и эластичности сифона. За этим следует появление трещин и протекание.

Для решения проблемы можно установить защитную решетку, или периодически заменять гофру на новую.

Эти детали доступны и стоят недорого. В обоих случаях устройство придется разбирать, что не всегда удобно.

Гидрозатвор для ливневой канализации

Сифоны, предназначенные для слива стоковых вод бань, душевых кабин или других санузлов, которые устраиваются на уровне пола, называют ливневыми. Конструктивно они похожи на бутылочные сифоны. Разница несущественна – вместо разборной емкости для отходов ливневый сифон оборудован стаканом для сбора мусора.

Конструкция предусматривает легкое извлечение из ливневого сифона и очистку этой детали. Для доступности прочистки сверху на ливневые гидрозатворы кладут съемные защитные решетки.

Сухой гидрозатвор

Гидрозатвор неэффективен от сточных газов, если слив воды происходит редко. Водяная пробка испаряется, и сливная труба лишается защиты. Поэтому в сауне, бане и подобных помещениях практичнее устанавливать затворы без воды – сухие.

Преимущество сухого гидрозатвора для канализации в том, что он может работать в роли клапана, не допуская обратное движение канализационных стоков. У владельцев квартир нижних этажей стоки могут пойти через сантехнику, если стояк в подвале по каким-то причинам перестанет их пропускать. Поскольку сухой затвор работает без замка из воды, его срыв не происходит.

Сухие затворы изготавливают разных видов:

  • поплавковые;
  • мембранные;
  • маятниковые.

Поплавковые устройства пользуются наибольшей популярностью. В качестве поплавка выступает перевернутый плавучий стакан. В зависимости от присутствия или отсутствия воды он открывает или закрывает отверстие в канализационный вход. При сливе поплавок поднимается кверху приемной камеры, и вода уходит в сточную яму.

После прекращения поступления воды и по мере ее убавления стакан опускается на дно сливной емкости и перекрывает ее. Иногда вместо стакана используется шар, но от этого принцип действия затвора не меняется.

Мембранные устройства работают просто – внутри корпуса устанавливают силиконовую мембрану в виде сплюснутого рукава. Направление движения воды указывается стрелкой на корпусе. При подаче жидкости мембрана размыкается под действием веса воды, а по окончании протекания снова сжимается. Работают мембранные устройства при горизонтальном токе воды и при вертикальном. Этот вид затворов выпускают с сечением 32, 40 и 50 мм.

Маятниковый затвор используется для перекрытия сливного отверстия и представляет собой пластину на шторках или заслонку, возвращаемую в исходное положение пружиной. Стоки своим весом открывают клапан и текут в канализацию. После прохождения воды заслонка под действием собственного веса или пружины снова перекрывает сливное отверстие.

Как выбрать

Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.

Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.

Выгоднее выбирать изделия из полипропилена или хромированного металла.

Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.

Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.

Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.

Как сделать гидрозатвор своими руками

Для установки гидрозатвора для канализации своими руками не требуется специальное обучение и дорогостоящие инструменты. Достаточно быть внимательным и продумывать каждое действие.

Начинают с перекрытия воды в точке ремонта, затем снимают старое устройство, закрывают канализационный раструб и очищают от загрязнений контактные места, на которые будет установлено новое оборудование.

В случае замены чугунного сифона не следует тратить время на попытки раскрутить крепеж. Ржавчина уничтожает резьбу болтов и гаек, поэтому проще разбить старое устройство молотком, предварительно обмотав его плотной тряпкой, чтобы осколки не разлетелись вокруг.

Размер выходного патрубка нового устройства должен соответствовать диаметру раструба канализации. Последовательность установки сифонов может отличаться в зависимости от места монтажа и конструктивных особенностей прибора. Но общие правила применимы ко всем случаям, в том числе и для установки гидрозатвора в бане своими руками.

Все необходимые для сборки детали идут в комплекте.

В слив сантехнического прибора сверху вставляют решетку, под нее помещают прокладку. С помощью длинного винта скрепляют решетку со стыковочным патрубком внизу чаши.

К патрубку с помощью гайки прикрепляют сифон, положив между ними резиновую прокладку. До зажатия гайки регулируют высоту прибора. Выходную трубу вставляют в раструб канализационного отверстия. Для герметизации этого стыка может понадобиться уплотнительное кольцо. Качество установки проверяют пропусканием через сифон воды в течение нескольких минут.

Мне нравитсяНе нравится

Трап 110 горизонтальный пластик 15х15 решетка чугун гидрозатвор — Трубы и фитинги

Трап 110 горизонтальный пластик 15х15 решетка чугун гидрозатвор

Трап канализационный пластиковый, решетка чугун, предназначен для отвода в систему канализации сточных
вод с поверхности пола в санитарных помещениях.

«Гидрозатвор» — это водяной затвор или водная преграда, которая необходима для надежного «запирания»
нераспространения неприятного запаха из канализационной/дренажной систем.
Единственное требование к гидрозатвору, это его периодическое обновление, которое в свою очередь необходимо,
чтобы гидрозатвор «не затухал» и не пересыхал.

Сеть магазинов «Сантехник&Электрик» представляет для вашего выбора большой ассортимент качественной сантехники и электрики. Мы сотрудничаем с ведущими производителями сантехнического и электрического оборудования. Товары, которые вы купите в нашей сети, будут доставлены к вашему дому в Твери и Тверской области.

Покупать сантехнику и электрику в нашем магазине удобно, и персонал торговой сети стремится сделать сотрудничество с покупателями более выгодным и удобным. Спасибо, что выбрали нас!

Не прилагая усилий купить Трап 110 горизонтальный пластик 15х15 решетка чугун гидрозатвор в Твери и Тверской области вы сможете в нашем магазине «Сантехник&Электрик» двумя способами:

Заказ через форму на сайте.

  • Заказы через сайт принимаются круглосуточно. После выбора товара, нажмите на   кнопку Купить , которая находится справа от основного фото товара.
  • Выбранные товары помещаются в корзину, содержимое которой Вы можете просмотреть, нажав на пункт «Корзина покупок», в главном меню сайта.
  • Для заказа находящихся в корзине товаров, нажмите на пункт меню «Оформить заказ» и пройдите все шаги оформления заказа.
  • После поступления заказа, менеджер перезвонит Вам по указанному Вами номеру телефона

Заказ по телефону.

  • Позвоните нам: 8(4822) 41-55-74
  • Согласуйте с оператором наличие Трап 110 горизонтальный пластик 15х15 решетка чугун гидрозатвор в данный момент на складе.
  • Сделайте заказ, сообщив свои данные, адрес доставки и желаемое время доставки.

Нет отзывов об этом товаре.

Написать отзыв

Трап верт.,выпуск 110, рег., реш.15×15 нерж., сух. гидрозатвор (TQ1712)

г. Воронеж, ул. Машиностроителей, 8 Пн. — Пт.: c 08.00 до 19.00. Сб.: с 8.00 до 18.00. Вс.: с 09.00 до 17.00. +7 (473) 246-08-08
г. Воронеж, ул. Олеко Дундича, 1 Пн.- Вс.: c 09.00 до 21.00. +7 (473) 263-82-82; 263-78-04; 263-77-22
г. Воронеж, ул. Героев Стратосферы, 3 Пн.- Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00. 249-22-22; 249-80-86
г. Воронеж, ул. Баррикадная, 13 Пн.- Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00. +7 (473) 230-87-01; 248-89-19
г. Воронеж, ул. Плехановская, 64 Пн. — Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00. +7 (473) 277-40-40; 271-31-15; 271-50-10
г. Воронеж, Ленинский пр-т, 139 Пн.- Вс.: c 09.00 до 21.00 +7 (473) 224-30-91; +7 (473) 226-44-31;
г. Воронеж, ул. Хользунова, 100 Пн. — Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00. +7 (473) 247-25-31; 264-52-00
г. Воронеж, ул. Вл. Невского, 31 В Пн. — Вс.: c 09.00 до 21.00. +7 (473) 242-66-22
г. Воронеж, ул. Шишкова, 70 Пн. — Суб.: с 09.00 до 19.00. Вс.: с 09.00 до 17.00 +7 (473) 246-54-01
г. Воронеж, Монтажный проезд, 13 Пн. — Пт.: c 08.00 до 17.00, Суб.: c 08.00 до 15.00. Вс. — выходной. +7 (473) 237-04-37; 275-25-23; 230-98-64
г. Липецк, ул. Космонавтов, 92 Пн. — Суб.: с 09.00 до 19.00, Вс.: с 09.00 до 17.00 +7 (4742) 32-79-50
г. Россошь, ул. Пролетарская, 150Б Пн. — Суб.: с 08.00 до 18.00, Вс.: с 08.00 до 16.00 +7 (47396) 66-063
г. Нововоронеж, ул. Алёновская, 40 Пн.-Суб.: c 09.00 до 19.00; Вс.: c 09.00 до 17.00 +7 (47364) 9-222-6

Запах канализации в квартире, что с этим делать? — Добродушный Сантехник

Если в квартире есть запах канализации, то на это есть 2 причины

1. Не герметична система канализации.

Поищите, возможно, треснул какой-то раструб, где-то разъединились трубы, отсутствует заглушка на каком-то выводе или не установлена крышка ревизии.

2. Пересох или вытянут гидрозатвор.

Если с первым всё более или менее понятно и решается элементарным осмотром всей канализационной системы помещения, где имеется запах, то во втором случае причин может быть несколько.
Начнём разбираться, разбив этот пункт на 3 подпункта, где третий — разворачивает ещё 3 потенциальных причины.
Итак:

2.1. Пересох гидрозатвор.

Это когда долго не пользовались душевой, раковиной, унитазом, ванной… Вода из гидрозатвора просто испаряется

и все канализационный запахи, беспрепятственно проникают в ваше помещение.

Если вы с этим столкнулись, не паникуйте, просто добавьте воды.

2.2. Залповый сброс воды

Вторая проблема — это особенность многоэтажных домов. При одновременном сливе 3-х или более унитазов по одному стояку. Либо слив большого количества воды в один унитаз за короткий промежуток времени. Например, кто-то помыл пол, и одним махом слил 10-ти литровое ведро воды в унитаз.  Ну, или строители при отделке квартиры, могут выливать так воду ещё и из более крупных  ёмкостей, чем 10-ти литровое ведро.

Как это происходит?
Возьмём для примера многоэтажку, где к одному стояку подключены унитаз и кухонная мойка.
Общая схема сквозь все этажи выглядит примерно так:

Голубым цветом помечены гидрозатворы в унитазе и раковине.

Если мы моем посуду, сливаем унитаз или моемся в душе, то вода свободно уходит в фановый стояк, засасывая с собой воздух с улицы или чердака. Связь фанового стояка с атмосферой — это обязательное условие правильной работоспособности системы слива.  Если в стояк попадает расчётный объем воды, то такая система работает правильно.

В случае же с залповым сбросом воды, имеющегося диаметра фанового стояка может не хватить, для забора необходимого количества воздуха и свободного падения большого количества воды.
Поэтому давление в трубе разряжается, и вытягивает один или все ближайшие гидрозатворы, и через них втягивает необходимое количество воздуха для свободного падения воды.

Мало того, залповый сброс воды, в некоторых случаях может спровоцировать не только вытягивание гидрозатвора, но и вспучивание их же на нижних этажах в виде хлопков. Т.е. воздух имеющийся в фановом стояке сжимается большим количеством падающей с верху воды и так как ему деться некуда, он врывается сквозь гидрозатворы унитазов, раковин, душевых… в виде хлопка. Может получиться своего рода гейзер, замочив все стены и потолок.

Если гидрозатвор опустошается таким образом, но редко, то остаётся просто доливать воды. Ну, или искать любителя вывернуть ведро одним махом в унитаз.

И вот мы дошли до третьего, самого интересного пункта

2.3. Плохая вентиляция фанового стояка.

Если вы живёте в квартире уже длительное время и запаха никогда не было, а теперь он начал периодически появляться, скорее всего это проблема плохой вентиляции стояка либо вовсе его отсутствие.
Причины:
1. Что-то попало на верхнюю часть стояка на чердаке. Например навалили мусора не заметив сам стояк.

Для устранения, надо сходить на чердак и навести там порядок. Если это невозможно, то хотя бы убрать всё лишнее подальше от фанового стояка:

Выходящий стояк на крышу, может обмёрзнуть изнутри  зимой в сильный мороз при обильном сливе горячей воды. Придётся этот лёд как-то убирать.

2. Кто-то из соседей на последнем этаже затеял ремонт, и решил что так как он живёт на последнем этаже, то стояк на чердак или крышу не нужен.

Чтобы он не портил внешний вид сан узла, его просто демонтируют и ставят заглушку. Вентиляции в таком случае отсутствует полностью.

Опустошение гидрозатворов при такой схеме — гарантировано.

3.   Соседи последнего этажа также затеяли ремонт, но они знают, что эта труба зачем-то нужна, но полностью не понимают её смысла. Они просто разбирают старую трубу, а вместо неё ставят трубу меньшего диаметра, например 50 мм вместо 110.

Результат — недостаточная вентиляция стояка и срыв гидрозатвора раковины при сливе унитаза.

Если проблема кроется именно в этом, поговорите с соседями и попросите восстановить работу системы.
Если они не желают этого даже слышать, жалуйтесь в вашу управляющую организацию или в вышестоящие органы.

Трап регулируемый с гидрозатвором Дн 75/110 с нержавеющей решёткой 147х147мм горизонтальный выпуск HL HL72.1N — цена, прайс

Технические характеристики

Вес, кг 1,54
Вид затвора трапа С гидрозатвором
Единица измерения шт
Минимальное количество 1
Размер 75/110
Размер решетки трапа 147х147мм
Решетка трапа Нержавеющая решетка
Срок службы 50 лет
Сфера применения Канализация, сточные воды
Температура рабочей среды 85
Тип Регулируемый
Тип выпуска Горизонтальный выпуск

Как купить


Сделать заказ в нашей компании и оплатить можно несколькими способами.


  1. Добавить в нужное количество в корзину – простой, интуитивно понятный способ сформировать любую партию комплектующих.


  2. Кнопка «быстрый заказ» – покупка в один клик конкретной позиции.


  3. Звонок по телефону (многоканальные 7(495) 120-70-37, 8 (800) 222-60-71, 8 (967) 101-26-13) и электронной почте [email protected] позволяет обсудить индивидуальные условия.


  4. Либо сделайте запрос (кнопка «отправить заявку», пункт меню «перезвоните мне») и наш менеджер свяжется в удобное Вам время.


Оплатить покупку можно наличными при отгрузке либо получении товара, или банковским переводом. Реквизиты Пайп-Прайс есть на страницах «Доставка и оплата» и «Контакты».


Доставка нашим автотранспортом по Москве и МО в течении суток после оплаты. Доставку в другие регионы осуществляют наши партнеры – 3 крупные транспортные компании. Возможен самовывоз со склада в Подмосковье.

Fernco® DTC-110 Уплотнение для трубной гильзы, 1-1 / 2×3 / 4 дюйма, ПВХ, отечественное производство

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}}
Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}
Характеристики
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Как уплотнить вокруг труб

Одна из наиболее частых причин просверливания стен — это вывод труб из ванной или кухни или вывод труб для конденсата из вашего бойлера. Просверлив отверстие правильного размера (обычно для дренажных труб 52 мм и 152 мм) с помощью корончатого сверла, трубу можно протолкнуть.

Однако очень важно убедиться, что все отверстия, оставленные вокруг трубы в кирпичной кладке или каменной кладке, должным образом заделаны.

Вы должны заделать отверстие вокруг трубы до:

Самый эффективный и простой способ герметизировать трубы и решить все эти проблемы — использовать PipeSnug. Изобретенный строителем, который устал от беспорядка и хлопот, PipeSnug можно быстро установить как снаружи, так и изнутри, обеспечивая элегантную отделку. Вам не нужно смешивать строительный раствор или использовать силикон, его можно установить менее чем за пять секунд.

PipeSnug просто вставляется в отверстие, которое вы просверлили для трубопровода, и имеет размеры 32 мм, 40 мм или 110 мм.Уплотнения для труб PipeSnug можно купить в Интернете и в магазине у Screwfix и многих других розничных продавцов по всей Великобритании. Их можно установить в любую погоду, они не погибнут и придадут действительно шикарную отделку. Это очень профессиональный и экономичный способ придать внешнему виду здания элегантный и эстетичный вид.

Установка быстрая, простая, без беспорядка:

Если вы не герметизируете трубу, вы не сохраните тепловую целостность здания.В связи с тем, что суровая зимняя погода в Великобритании становится нормой, очень важно относиться к внешней части собственности как к «шкуре» и следить за тем, чтобы она была герметичной, чтобы сделать ее максимально термически эффективной. Если отверстия не загерметизированы, счета за отопление могут возрасти, так как потраченная впустую энергия уходит или используется для обогрева здания. Часть L Строительных норм касается энергоэффективности и устанавливает ориентир для стандартов установки, ожидаемых в Великобритании.

До изобретения PipeSnug трубы, выдавливаемые из зданий, герметизировались строительным раствором, а также силиконовым клеем.Это требует времени и больших усилий. Раствор необходимо перемешать, его можно использовать только в сухую погоду. «Финишный» раствор тоже не самый лучший, особенно если работа идет в спешке. Хотя строительный раствор является прочным, он не защищен от атмосферных воздействий и может треснуть и отслоиться, оставляя трещины открытыми для насекомых, сквозняков и повреждений водой. Точно так же силиконовый герметик может выветриться, отпадать, а отделка тоже не идеальна.

Строительный раствор плохо выглядит и не выдерживает погодных условий. Силиконовый слой выветривается, сжимается и может выпасть, оставляя отверстие незащищенным.

Помните, что также желательно закрыть отверстие и изнутри, но многие монтажники или домашние мастера этого просто не делают.

PipeSnug — лучший способ герметизировать трубу как внутри, так и снаружи дома.

Mission Rubber M40 Стеновое уплотнение 110

Подробнее о продукте

Технические характеристики

Тип продукта: Резиновое уплотнение стенки
Тип модели: 40 мм Длина вала
Внешний диаметр трубы: 110 мм
Размер просверленного отверстия: 122 мм
Материал: EPDM Резина
Стандарты: BS EN 681-1
Прибл.Вес: 0,1 кг

Резиновое настенное уплотнение Mission предназначено для герметизации отверстий для труб в стенах бетонных конструкций, например. Люки, насосные камеры, ливневые резервуары и т. Д. Он изготовлен из высококачественной резины EPDM в соответствии с BS EN 681-1.

Модель M40 имеет длину вала 40 мм и подходит для соединения тонкостенных труб с бетонными магистральными коллекторами или бетонными колодцами.

Краткий обзор характеристик продукта:

  • Настенное уплотнение из каучука EPDM
  • Герметизирует отверстия для труб в бетонных конструкциях
  • Подходит для тонкостенных труб
  • Длина вала 40 мм
  • Изготовлен в соответствии с BS EN 681-1

Mission Гибкие дренажные фитинги
Mission Rubber (UK) Ltd является частью всемирной группы компаний Mission Rubber, которая более 50 лет назад изобрела гибкую резиновую муфту для канализации, дренажа и водопровода.С тех пор компания Mission выросла и стала производителем № 1 в мире эластичных резиновых муфт с заводами в Америке и Европе и дистрибьюторами по всему миру.

Гибкие резиновые дренажные фитинги представляют собой идеальное решение для соединения труб из различных материалов в дренажных, канализационных и водопроводных установках. Они состоят из резинового корпуса с нержавеющими лентами, которые позволяют им равномерно прижиматься к трубам разных размеров и типов, образуя надежное, воздухонепроницаемое и водонепроницаемое уплотнение.Это прочная конструкция, которой в некоторых муфтах способствует центральная полоса сдвига, которая обеспечивает сопротивление большим земным нагрузкам и усилиям сдвига, помогая обеспечить выравнивание труб и гибкость соединений.

Гибкие резиновые фитинги идеально подходят для соединения пластиковых дренажных труб с другими дренажными материалами, такими как глина, бетон, двойные стенки, нержавеющая сталь, чугун и пековое волокно.

Основные характеристики Mission Fittings:

  • Уникальный резиновый профиль «Lock In Place»
    • Из каучука EPDM
    • Обеспечивает правильное расположение зажимов и срезной ленты
    • Остаться на месте во время транспортировки, складирования или установки на месте
    • Внутренние ступенчатые уплотнительные линии для лучшего уплотнения
    • Дополнительный уплотнительный материал из EPDM может быть сжат через уплотнительные линии, что дает особое преимущество для канализационных труб с шероховатой поверхностью. E.грамм. бетонные трубы
  • TOX — ТЕХНОЛОГИЯ Процесс клинчинга
    • Отсутствие точечной сварки зажимов к полосе сдвига — тепло, возникающее в процессе сварки, обжигает нержавеющую сталь
    • Устраняет негативные моменты, связанные с точечной сваркой
    • Связка соответствует или превосходит все соответствующие требования по прочности на разрыв и сдвиг
    • Включен в срезные ленты на всех муфтах Mission

Обратите внимание: Все показанные изображения используются только в целях иллюстрации и могут отличаться от фактически поставляемого продукта.

Уплотнения соединителей труб и люков

Specialized_pipe_sealing

Уплотнения для прохода трубы через стену
Уплотнения для внешнего монтажа — Элементы гибкости трубы

Уплотнения колпачка соединителя труб WA-WGC Нержавеющая сталь Блоки уплотняют трубы диаметром от 1 до 10 дюймов / DN25-DN250

Листы для WA.WGC

Сапоги гибких соединителей труб — это внешние уплотнения, которые крепятся к стене.

Труба зажимается манжетой из нержавеющей стали, образуя полное водонепроницаемое проникновение трубы через конструкцию стены.

Гибкие башмаки

WA.WGC допускают осевое и поперечное перемещение трубы, их можно устанавливать на плоских или изогнутых стенках.

Монолитный пыльник образует стеновую прокладку и манжетное уплотнение в цельной конструкции, без стыков.

Используя двойной задний фланец, агрегаты WA-WGC могут герметизировать водонепроницаемую облицовку стены и проходку трубы для двойного назначения герметизации.

Основные характеристики:

  • WA-WGC Seals допускает радиальные и осевые перемещения трубы.
  • Уплотнение трубы через стены снаружи стены.
  • Эластомеры: материал EPDM или NBR.
  • Газонепроницаемость — Водонепроницаемость
  • Диапазон температур от -20 ° C до + 110 ° C
  • Нажимные пластины и ленты из нержавеющей стали 304L
  • Для бетонных стен или стен резервуара: поставляется со всеми материалами, готов к установке.

Загрузить образец чертежа для трубы 6 дюймов:

Загрузить образец чертежа для 8-дюймовой трубы

WA.WGC — соединители для труб с наружной стенкой
Для труб американского и международного размеров.

WA-SBS-разъемное уплотнение-манжета

Соединители WA-SBS-boot служат для соединения с торцевым уплотнением трубы с обсадной трубой для труб разного диаметра.

Это толстостенные резиновые уплотнения, идеально подходящие для случаев, когда требуется обратное заполнение. Резиновые сапоги могут быть толщиной до 6 мм, сапоги WA-SBS предусматривают над землей или под землей.

Пыльник можно разделить для существующих труб.

Если длинностенная втулка проходит сквозь бетонную стену, используются одна или несколько распорок обсадных труб для поддержки трубы и удержания трубы в соосном положении, чтобы никакое напряжение не передавалось через уплотнение башмака.

Трубы размером от 2 до 42 дюймов могут быть снабжены разъемными атмосферостойкими уплотнениями либо через горизонтальную стену, либо через вертикальную трубу, проходящую через конструкцию крыши.

Манжеты для слива резервуаров

Уплотнения для дренажа труб, WA-ZWS , представляют собой манжетные уплотнения расширительного соединения, предотвращающие проникновение и эксфильтрацию.

Гибкие манжеты EDPM с зажимами манжеты из нержавеющей стали и зажимами расширителя из нержавеющей стали герметизируют дренажные патрубки через отверстие в сердечнике.

Блоки

WA-ZWS представляют собой цельное гибкое уплотнение с манжетой для труб размером от 3 до 12 дюймов (80–300 мм). Изгиб трубы обеспечивает как боковое, так и осевое перемещение.

Уплотнения

WA-ZWS используются на самотечных линиях от резервуаров и колодцев.

Пыльники для ввода труб просты в установке, материалы — расширительные хомуты и ленты из нержавеющей стали EDPM и 304L.

Преимущество уплотнений WA-ZWS:

Угловое смещение трубы до 12º во всех направлениях. Линейное смещение до 2 дюймов (50 мм).
Для труб американского и международного диаметров.
Уплотнительные узлы подходят для труб от 3 до 12 дюймов (DN80 — DN300).
Температура макс. От -30 ° C до + 110 ° C.
Хомуты для бурения скважин и хомуты для труб выполнены из нержавеющей стали 304L.

Заглушки для труб — механические

Торцевые уплотнения для труб — Дисковые расширительные уплотнения — Расширительные уплотнения для модульных звеньев уплотнения.

Трубные заглушки WA-PP с модульными звеньями уплотнения обода или дисковыми расширительными кольцевыми уплотнениями.

Доступны без байпаса или с байпасом.

Механические заглушки для труб используются в основном при длительных работах.

Для труб американского и международного размеров. Ступицы из нержавеющей стали или оцинкованной стали. Уплотнения из EDPM, NBR.

Болтовые расширители безопасности могут быть частью вилки для фиксации устройств на месте. Заглушки механического типа можно повторно использовать в нескольких проектах.

Заглушки — Уплотнение трубы и кабелепровода через переборку — Пластина — Баки

Материалы: EDPM — VITON — NBR

Уплотнения для трубных заглушек представляют собой конические узлы, которые уплотняют кабели и трубы, проходящие через бетонные стены, настил и переборки.Водо- и газонепроницаемые уплотнения.

Расширительные заглушки WA вдавливаются в отверстие втулки или отверстие в сердечнике.
Профилированная конструкция уплотнения упрощает установку и обеспечивает герметичность до 3 бар (40 фунтов на кв. Дюйм).

Заглушки изготовлены из высококачественной резины и устойчивы к истиранию. Они поставляются с различными типами резины, чтобы обеспечить их пригодность для всех промышленных и морских применений.

Заглушки применяются в судостроении и устанавливаются с обеих сторон для герметизации проходов труб через сварную муфту, стену или палубу.

Огнестойкие силиконовые дисковые уплотнения, также доступны, обеспечивающие стойкость в течение 60 минут. Проходная втулка может быть дополнительно защищена от огня дополнительными материалами.

Заглушку можно использовать в просверленном отверстии или стеновой гильзе. Заглушка вдавливается в кольцевое пространство вокруг трубы.

Стандарты

  • 60 минут огнестойкий (A60)
  • Устойчив к газу, воде и давлению
  • Доступен большой диапазон размеров
  • Для установки не требуются специальные инструменты

Свяжитесь с нами: Westatlantic Tech Corp,

5 4455

Вернуться на страницу всех продуктов

канализационный бак, люк, заглушки, уплотнения заглушек, внутренние уплотнения труб, механические заглушки для труб, уплотнение изогнутых стен, муфты для настенного крепления, США и Канада, США.Техас, Техас, Хьюстон, Флорида, Флорида, Майами, Тампа, Неаполь. Луизиана, Нью-Йорк, Нью-Йорк, Иллинойс, Иллинойс, Северная Дакота, Северная Дакота, Юта, Юта, Солт-Лейк-Сити, Айова, Айова, Огайо, Огайо, Мичиган. Нью-Йорк, Нью-Йорк, Юта, Арканзас, Кентукки, Канзас, Калифорния, Калифорния, Колорадо, Денвер. Лос-Анджелес, Пенсильвания, Пенсильвания. Висконсин, Висконсин. Канада, Онтарио, Оквилл, Торонто, Лондон, Гамильтон, Миссиссауга. Альберта, AB; Эдмонтон, Форт Мак-Мюррей Калгари. Альберта, AB; Форт Мак-Мюррей, Лекарственная шляпа, Гранд-Прери. Форт Сент-Джон, Эстеван, Ручьи, Свифт Карент.Британская Колумбия, Британская Колумбия; Келоуна, Ванкувер, Принц Руперт, Виктория, Китимат. Саскачеван, СК; Регина, Саскатун, Принц Альберт, Эстеван, Свифт Карент. Манитоба МБ; Виннипег, Томпсон. Квебек, Квебек; Монреаль, Квебек, Труа-Ривье, Шебугамо, Шербрук. Квебек, Альберта, Саскачеван, Манитоба, Квебек, Нью-Брансуик, NS, Ньюфаундленд, Нидерланды.

Revit грунтовая труба

Revit почвенная труба. Полный маршрут трассы можно посмотреть здесь. Перфорированные трубы из ПВХ, используемые в подземных помещениях и над отводом грязной воды из зоны деятельности.КАК ИЗМЕНИТЬ РАЗМЕР Если рулон должен поддерживать неизолированную трубу, выберите размер непосредственно из номинального размера трубы, см. Таблицу ниже. Имейте запасной узел для замены цепи 250. 494. 4. Продукция должна соответствовать стандарту EN 1124 1 EN 1124 2 AS 3495 и иметь сертификат WaterMark. CCTV Использование CCTV Soil amp Waste Plumbing — это система труб, дренажная арматура, клапаны, клапанные сборки и устройства, установленные Фитинги для водоснабжения Соедините эти фитинги с толстостенными пластиковыми трубами, у них более толстые стенки, чем у стандартных настенных фитингов, поэтому они могут работать с тяжелой промышленной сантехникой и приложения для водоснабжения, такие как водоподготовка, очистка сточных вод и орошение.На уровень выше Создание систем трубопроводов Saint Gobain PAM Pipe Soil amp Drain специализируется на производстве чугунных надземных и подземных дренажных систем для зданий. Зарегистрируйтесь для получения файлов CAD и BIM. Файл можно сохранить в формате DWG. Все седла имеют длину 12 дюймов с загнутыми вверх боковыми краями. Ограничители без ступичного фитинга HOLDRITE 117 L серии предназначены для усиления чугунных установок без ступицы при изменении направления изгиба 1, 16, 1, 8 и 16, в соответствии с инструкциями по установке U.»ПОЧВЕННАЯ ВОДА» означает любую жидкость, содержащую экскременты. домашняя страница. Загрузите тысячи бесплатных документов по детальному проектированию и планированию, включая 2D-чертежи САПР, 3D-модели, BIM-файлы и спецификации из трех частей в одном месте. Обратите внимание: если вы впервые используете Revit, вас может заинтересовать мое «Руководство для начинающих по Revit Architecture 39», часть 84. обучающий видеоурок. Дренажные и дождевые трубопроводы 32 Трубопроводы из различных материалов для отвода сточных вод дождевой воды над землей дренаж под землёй и дренаж с помощью насосов.2. Мы будем использовать в качестве примера одну из канализационных труб, имеющихся в уже известном нам проекте многоквартирного дома. Если кожа вокруг глаз кажется сухой и выглядит испещренной тонкими линиями, или если у вас есть темные круги, которые, кажется, никогда не исчезают, пора добавить крем для глаз в повседневную косметику. Описание продукта Цена по прейскуранту за комплект Без ступицы 10 39 Труба 1 1 2 220156 1 1 2 кв. Без ступицы Чугунная труба 28 2412 84 126. dwg. Huliot Ultra Silent — это эффективная, не звукоизолированная трехслойная система плотной посадки, состоящая из труб и фитингов для выгрузки почвы и отходов.Системы производятся размером от 32 мм до 315 мм из светло-серого ПВХ. Соблюдайте следующие советы при проектировании и выполнении прокладки канализационных труб для дренажа здания. С середины 1970 года в большинстве домов есть пластиковые трубы и фитинги, потому что они недороги и просты в использовании. Превосходный заменитель свинца для уплотнения стыков чугунных почвенных труб. Ниже представлен отличный учебник по CADclip REVIT MEP 2013 от 16 марта 2017 г. BIM — это подход к проектированию и строительству зданий. Загрузите одобренные производителем объекты Revit с сайта Marley Plumbing and Drainage.Почвенный патрубок того же размера, что и дымовая труба. Их функция заключается в предоставлении информации обо всех отверстиях для стен фундамента и плит, относящихся к водопроводу, пожаротушению, электрическим трубопроводам и HVAC, таким как горячее и холодное водоснабжение, обратные трубы, подающие и возвратные воздуховоды, а также сточные и почвенные трубы. . Его веб-сайт, основанный в 2009 году, специализируется на уникальных и детализированных семействах Revit, созданных с использованием исходной геометрии Autodesk Revit Architecture. Загрузите этот бесплатный чертеж Cad метрической системы AUS в формате A3 в плане и на трехмерных видах The rfa.С пакетами Revit от Wavin вы можете легко и без каталога создать 100 точных проектов. Фев 08 2017 Трубы Aquatherm PP следует укладывать в узкую траншею из песка или мелкозернистой почвы и уплотнять таким образом, чтобы не повредить трубу. 40. В самой нижней точке дренажной системы здания 39 прикреплен дренажный дренажный канал, который обычно поднимается внутри стены на крышу и из нее. Вы также можете выполнить поиск в нашей полной библиотеке продуктов, используя окно поиска выше. Просмотреть номер материала E041050 DWV Адаптер для грунтовой трубы без ступицы C x Без отливки ступицы 805 N в каталоге NIBCO, включая номер материала Код UPC Описание Классификация eClass Все Типы элементов Все Описание специального применения amp nbsp Номинальный размер 1 Канальные трубы из ПВХ имеют долгую стоимость эффективное решение для огромного спектра приложений.Отображение 3D-смоделированных труб. 2D-линии или и то, и другое в любое время. 3D-трубы и 2D-линейное представление встроены в одно семейство. 03.08.2018 Фитинги для чугунных грунтовых труб представляют собой отливки из нелегкого чугуна различных конструкций и размеров, включая, но не ограничиваясь ими водостоки и другие общие или специальные фитинги с боковыми входами или без них. 72. Отмеченная наградами команда журналистов, дизайнеров и видеооператоров, которые рассказывают истории брендов через отличительную линзу Fast Company. Что будет дальше с аппаратным программным обеспечением и услугами. Наш ежегодный справочник по бизнесу, инструменты для покупок книг, тематические исследования и статьи о стратегиях лидерства, инновациях и другом бизнесе и темы управления. Ниже приведены доступные оптовые ставки скидок для каждого отдельного товара при покупке определенной суммы. Зарегистрируйтесь в качестве Премиум-преподавателя на сайте hbsp.Трубы и спринклеры содержат общие параметры, которым могут быть присвоены дополнительные данные, такие как значение C значение DN шероховатость трубы в трубах и коэффициент K воды nbsp 25 января 2017 Внутренние трубопроводы не отображаются, но грунтовые трубы делают это 39 с, то же самое с некоторыми воздуховодами видны и др. 39 т. Revit — это инструмент для архитекторов и инженеров. Эти утверждения не были оценены Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов. Для получения более подробной информации, пожалуйста, свяжитесь с нами. Брайан Берггрен Эмануэльсон Podas Inc.Если это ваш первый визит, обязательно ознакомьтесь с часто задаваемыми вопросами, щелкнув ссылку выше. 10 декабря 2018 г. Например, минимальный диаметр трубы для слива стиральной машины — это труба диаметром 1,2 дюйма. Трубы ПНД не поддерживают ржавчину и делают ее незаменимой для вас. Cs и писсуары подключены к вертикальной грунтовой трубе, ванны, кухни, бассейны и т. Д. Подключены к другой отдельной вертикальной сливной трубе. Дополнительные идеи об архитектуре Revit Учебное пособие по Revit Autodesk revit. В частности, грунтовый штабель № 2 собирает сточные воды из типовой дренажной сети, по два на каждом из 4 уровней здания.CADforum. 7 августа 2014 г. Размер частиц материала, контактирующего с трубой, не должен превышать следующие 1 2 дюйма. Autodesk REVIT MEP — это программа BIM для информационного моделирования зданий, созданная Autodesk для профессионалов, занимающихся проектированием инженерных сетей. Хотя это звучит сложно, решение довольно простое во время строительства перфорированные трубы укладываются в грунт на несколько дюймов ниже бетонного основания. Их функция — удалять сточные воды со всех предметов домашнего обихода. Может потребоваться замена грунтовой трубы по ряду причин, по которым у вас может быть старая чугунная труба, которую необходимо заменить на современную трубу из ПВХ, или это может быть проще. требования к строительству автострад, подпорные стены, электричество и газ, коммунальные услуги, водоснабжение, сточные воды и канализация.При изменении эталонной трубы все связанные трубы изменятся соответствующим образом. Сконструированный как единое целое со встроенным кольцевым замком, трубные фитинги PolySoil разработаны для быстрой и простой установки и забывают об установке. Гидравлические трубопроводные системы в трубе прямого доступа REVIT. Подробнее о продукте AP 316 Скачать. Бренд Marley предлагает инновационные решения для строительной отрасли, включая системы отвода дождевой воды, отвод почвы и подземный дренаж.Как и трубы для водоснабжения, трубы, используемые для бытовых или почвенных стоков и вентиляционные трубы, регулируются Санитарным кодексом Нью-Йорка и стандартами, указанными в Кодексе. Сертифицировано 17 ноября 2014 г. Я работаю старшим чугунным конструктором для длительного использования. Для дренажных систем DWV. Для подземного использования. Без ступичных соединений. Минимальная рабочая температура 32 градуса по Фаренгейту. 29 марта 2020 г. Autodesk Revit чаще всего обсуждают в сотрудничестве с архитекторами и инженерами. но в этом курсе инструктор Чант Брайт исследует возможности Revit для управления проектами дизайна интерьера.Соединение 1 1 2 quot x 1 1 2 quot CI с медью DWV Series 2000 MJ 04 июня 2018 Лучшим самым чистым решением для обхода грунтовой трубы было бы использование устройства с уменьшенной глубиной 300 мм, такого как те, что показаны на нашем сайте здесь. AB amp I неукоснительно соблюдает этические стандарты ведения бизнеса и придерживается стандартов качества для нашей продукции. Эти фитинги, также известные как фитинги без ступичных труб и фитинги для грунтовых труб, предназначены для использования в приложениях с гравитационным потоком как над, так и под землей. Вам даже не нужно регистрироваться.Колено подземного дренажа 110 мм 45 D S. Системы пластиковых труб — это проверенное решение для удаления почвы и отходов. Соединения с плотной посадкой допускают расширение трубы и включают в себя запатентованный специально разработанный метод уплотнения. 3003362 Труба одинарная раструбная, диаметр 110 мм, длина 2 м. Готово. Свинец Вес 4 фунта 1. 13 октября 2020 г. Асбестоцементные трубы используются для отвода сточных вод и ливневой канализации. 3. 3. Загрязненный дренаж кухонной сточной трубы, включая дренаж в полу, открыт в ловушке.Чтобы иметь возможность загружать пакеты, вы должны зарегистрироваться или войти в систему. Через ловушки все приспособления подключены к линиям для отходов, которые, в свою очередь, направляют отходы в «почвенный штабель» или «дренажный трубопровод для почвы». На правом участке ленты вы можете изменить уклон вашего участка трубы. Вы овладеете многими аспектами инженерии MEP, включая проектное проектирование, и приобретете обширный проектный опыт, чтобы подготовить вас к роли инженера в отрасли. Bancada Padr o Contendo Front o Pedra e Saia Podendo.SDS Hot Pipe Dip Отчет о проверенных атрибутах ICC ES Saver AB amp I Технический бюллетень по восстановлению фитингов усилителя для труб из чугунного грунта Почему следует выбирать чугун или детали и преобразовывать элементы в стили линий Revit. Боковые стояки и ловушки P amp S Все семейства труб обладают необходимой сложностью для архитектурных схем трубопроводов и водопровода. Это позволяет выполнять индивидуальный анализ или создавать сложные таблицы трубопроводов и отчеты, что просто невозможно с помощью встроенных инструментов Civil 3D.Чугунная труба для грунта 93k pdf Чугунная дренажная канализационная труба Канализационный шторм ДЛИННАЯ ФОРМА СПЕЦИФИКАЦИИ. Затем я загрузил это семейство в файл revit, в котором я работаю 39 м. Для SpriCad для Revit требуется полная версия между 2018 и 2021 годами, 64 бит, под Windows 7 8 и 10. Бесшовные свинцовые обшивки обеспечивают простую водонепроницаемую установку с использованием листового свинца в соответствии с ASTM B 29 и Федеральной спецификацией QQL 20F Grade C. Revit — это 4D BIM с инструментами для планирования и отслеживания различных этапов жизненного цикла здания от создания опор стен.В этом файле находятся аксессуары для трубопровода. Транспортировка труб из ПНД требует минимального количества оборудования и легко применяется в любых полевых условиях на льду или в заболоченных местах с влажным полом. Велопарковки Barco Семейство Revit. Выполните поиск в нашей базе данных, используя поле поиска справа, или живой фильтр, используя категории ниже. Подсоедините к самому правому разъему унитаза и проведите трубу под углом 135 градусов влево. 98. Чертеж трубопроводной арматуры, созданный в AutoCAD. Saint Gobain PAM является мировым лидером в производстве комплексных решений для трубопроводов для питьевой и сырой воды.Примените небольшой навык «Сделай сам», и вы сможете обновить свое оборудование. От Питтсбурга до Чаттануги и Сан-Франциско люди снова создают вещи. Недостатки В некоторых случаях плиты для цементного раствора могут иметь трудности с продвижением в очень плотные или каменистые почвы. Трубы и фитинги доступны из нержавеющей стали 316L 1 1 2 2 3 4 6 и 8 номинальных размеров труб и с прокладками из EPDM или FPM как для гравитационного, так и для вакуумного применения. Эта новая инновационная интеллектуальная система, встроенная в Revit, устранит неопределенность в конструкции труб и поможет сделать спецификации систем водоснабжения и канализации компании еще более точными и экономичными.Институт занимается поддержкой и улучшением сантехнической отрасли. «СТЕК» означает основную вертикальную сливную трубу или вентиляционную трубу, подключенную к дренажной системе. Формат rfa Наши 3D-чертежи Revit BIM-модели очищаются, чтобы файлы были чистыми от любых нежелательных слоев. Верхний выпуск соединяется через промежуточный трубопровод с вентиляционной линией или вентиляционной трубой. Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Полный ввод трубопроводной сети выполняется в самом Revit. Чугунные грунтовые трубы и фитинги Трубы ISO EN могут быть эталонными трубами, т.е.От 5 до 4 дюймов. Вентиляционные отверстия открыты сверху и снизу для облегчения выхода грязных газов. Именно эти данные, содержащиеся в трубе, мы будем использовать для правильной маркировки трубы. RIDGID 69982 Модель 226 на месте Резак для грунтовых труб 1 1 Резак для труб с цепью от 2 до 6 дюймов Черный Красный 4. Резиновый компенсатор Metra 101. Revit Workshops Credentialing Resources CPD Recertification Info CPD Review Серия веб-семинаров Практические тесты CPD Программа обучения Total MEP разработана для того, чтобы с первого дня превратить вас в профессионального инженера MEP, готового к работе.Приложение Mitsubishi Electric System Designer для Revit и AutoCAD — это мощный инструмент, позволяющий найти нужные семейства Mitsubishi Electric Revit и файлы САПР для необходимых вам нагревательных и охлаждающих устройств. «ГРУНТОВАЯ ТРУБА» означает трубу, по которой почвенная вода транспортируется из ловушки или выпускного отверстия почвенной арматуры в штабель или канализацию. pdf 48. 18 сентября 2019 г. размер трубы больше, чем стек нисходящего потока. Платиновый партнер Autodesk из Чешской Республики, предлагающий тысячи бесплатных утилит с советами по САПР.13 декабря 2014 г. Воздухоотводящие трубы. С помощью коллекторных труб поступающих водоотводящих каналов используются ручьи или реки для транспортировки в такие места, как перфорированные водосточные трубы из ПВХ. Мы надеемся, что вскоре у нас будет возможность начать с вами бизнес. Но что действительно определяет U. Минимальный уклон в канализационной линии должен составлять 1 к 57 для трубы диаметром 100 мм и 1 к 100 для диаметра 150 мм. Фитинги для труб из чугуна без ступицы производятся без ступицы, как правило, в соответствии со спецификацией 301 Института чугунных грунтовых труб CISPI или спецификацией A888 Американского общества испытаний и материалов ASTM.19 апреля 2014 г. Программное обеспечение Autodesk Revit создано для информационного моделирования зданий BIM, помогая профессионалам проектировать и поддерживать более качественные и энергоэффективные здания. S. 30B Грунт трубы Одинарное гнездо Push Fit Рельеф Рельеф над землей. MSc QUANTITY SURVEYING. Фитинги для чугунных грунтовых труб подразделяются на два основных типа: без рукавов и со ступицами и втулками. Эта загрузка содержит полную линейку ПВХ-грунтов для водоотведения и дренажа Marley Plumbing amp. Чугунные трубы и фитинги из АБС и ХПВХ из ПВХ для водопроводных и промышленных систем Институт чугунных грунтовых труб CISPI был организован в 1949 году ведущими американскими производителями чугунных грунтовых труб и фитингов.График эксплуатационной массы Чугунная грунтовая труба с одной ступицей SV 00003 1200 в Фергюсоне. О. Соединения для грунтовых труб обычно представляют собой большие кольца 39 O 39 или аналогичные круглые уплотнения с плотной посадкой. Работа с редукторами в Wavin Revit nbsp 1 декабря 2017 г. Без концентратора и простой системы соединения кислотных отходов Система отвода кислотных отходов, которая сокращает трудозатраты и упрощает установку Orion nbsp Для файлов Revit загрузите No Hub Revit здесь, а Hub и Spigot SV — здесь. Этот объект Revit можно использовать в файлах архитектурного проекта Revit.Если возможно несколько решений макета, вы можете циклически их просматривать, используя элементы управления на панели параметров. Это также называется черной водой. Головки Lite Pipe KnuckleHeads спроектированы для поддержки одной трубы 1 или двух труб 1 2 для таких применений, как электрические кабелепроводы и конденсационные трубы. Скопируйте таблицу поиска в место назначения, где по умолчанию используются другие таблицы поиска: C 92 ProgramData 92 Autodesk 92 RME 2012 92 Таблицы поиска в Windows 7 или аналогичные для Windows XP. На панели параметров введите 8 39 0 quot 250 см для смещения, нажмите «Применить» и нажмите «Изменить».Гарвард. Курс «Готовность к работе» Один из лучших курсов для студентов, не специализирующихся в области информационных технологий, которые изучают «Механические шпунтовые сваи», строятся путем вбивания их секций в землю. Сфера применения Nbsp PAM занимается разработкой библиотек BIM уровня 2 в Revit для диапазонов домашнего использования S сифонной дождевой воды EPAMS и интенсивного использования Plus. Несмотря на риторику, беженцы могут принести огромную пользу принимающим странам и городам. Резак для труб Ridgid Soil, 3 см 226 Используется один раз. Сертифицирован по BS EN 1329 и BS 4514, где это необходимо.Я нашел время, чтобы смоделировать простую трубу со свойствами почвы и большой постоянной силой, действующей на трубу. Кровельное перекрытие требует периодического обслуживания, чтобы эффективно предотвращать повреждение водой. Фундамент трубной колонны подвала. Оути. ЗАКАЗ Укажите номер рисунка, описание размера и отделки трубы. 15 июля 2020 Dadex PLX Система трубопроводов для транспортировки топлива Автозаправочные станции Электрогенераторы Система труб T Flex со сжатым воздухом и сетчатыми трубами из ПВХ RIDGID 32900 Модель 246 Резак для грунтовых труб 1 1 Резак для труб с цепью от 2 до 6 дюймов 4.В реальном мире вентиляционные и сливные системы подключаются к каждому приспособлению. В System Tap выберите Pipe и выберите диаметр. Revit имеет две системные классификации и типы для санитарных систем, бытовых отходов и вентиляции. REVIT. Грунтовые трубы используются для отвода сточных вод и сточных вод в канализацию. Заинтересованные студенты могут выполнять больше проектов бесплатно. Центробежно-чугунные бесступенчатые трубы и фитинги. Marley предлагает ряд решений для грунтов для коммерческих проектов, в том числе системы проталкивания из ПВХ и растворяющие грунты размером 110 мм и 160 мм, подходящие для высотных сооружений.Смотрите больше полных серий из этих сетей Copyright 2020 Discovery Communications LLC. Дренажные трубы Geberit PEH изготовлены из полиэтилена высокой плотности PH HD, который представляет собой очень прочный трубный материал и подходит для различных применений в водосточных системах промышленных объектов для торговли и лабораторий, закапывания в землю, закладывания в бетон и строительства мостов. Чугунные грунтовые трубы в основном используются в дренажных и вентиляционных системах зданий. Продукты Tyco для противопожарной защиты Семейства Revit Revit MEP 2010 Выбрав тип трубы и высоту, начните укладку трубы для этого примера, мы разместим 4 спринклерных магистралей на 10 осевых линиях над готовым полом.Детали опоры поста. Количество дренажных труб вынимаем Расчет 10 дек 2018 Арматура трубопроводная — устройство, устанавливаемое на трубопроводах, агрегатирующих сосуды, предназначенное для управления потоком рабочих сред путем изменения проходного сечения. Затем каменная крошка укладывается вокруг труб, чтобы пропустить воду, но не почву. При проектировании шпунтовых свай необходимо учитывать моменты и срок службы. Портал cz — это веб-сервис от CAD Studio Inc. Серия 1100 рекомендуется для прошивки всех проходов в кровле из SPS и чугунных грунтовых труб начиная с 1.Наши продукты для грунта и сточных труб являются отраслевым эталоном для качественной гибкости установки, инновационных продуктов и технических знаний. Он представляет собой универсальное и адаптируемое решение для скрытия внутренних трубопроводов как в жилых, так и в коммерческих целях, от ванных комнат и спален до основных систем отопления. Результаты поиска для 39 Семейство 39 сантехнических ванн revit 39 в архитектурной информации о спецификациях производителей строительных материалов, семействах BIM и деталях САПР.10 Не требуется растворитель или силикон, так как трубы, возможно, придется разобрать для очистки. Благодаря последним достижениям в области материалов и технологий производства, свойства сырья и технологии производства объединились, чтобы обеспечить светотехническую трубу для различного применения при восстановлении муниципальных промышленных дорог и морских трубопроводов 10 марта 2008 г. Продукты Autodesk Revit полностью принадлежат Autodesk. Я архитектор и искал способы лучше связать Revit с Excel, и ваше приложение на сегодняшний день является самым мощным и удобным для пользователя.Окно определенно будет в пределах 3 м от трубы, но расширение грунтовой трубы на 900 мм над верхом окна, очевидно, будет выглядеть неуместно. Загрузите элемент в проект, используя «Загрузить семейство» на вкладке «Вставка». Трубы для сточных вод и строительной канализации должны быть достаточного диаметра в направлении потока. Lite Pipe Support. 0 полностью совместим с 3 R распорки, а также направляющих труб и нашей прокладки 12 x12 поддержки. 19 августа 2010 Мне нужно было покрасить нашу грунтовую трубу, так как она 39 секунд в ужасном состоянии, вся текущая краска отслаивается и т. Д.Поскольку это более сложная система, мы рекомендуем прочитать краткое руководство пользователя перед тем, как использовать семейство. Бесценный набор инструментов Revit. Как мы тестируем снаряжение. Этот P-сифон идеален для дренажа почвы DWV. Просто склейте швы с помощью грунтовки и жидкого цемента. Нижний выход сантехнического тройника сливается по промежуточной трубе в сливную линию. Покупайте усилители через Интернет и соберите их в сотнях магазинов всего за 1 минуту. Выбирайте из лучших торговых марок. Чугунная труба, установленная у фонтанов Версаля в 1623 году, работает до сих пор и является безмолвным свидетельством прочности и качества.Metra 101 используется для уменьшения движений расширения и сжатия во всех типах вертикальных направляющих труб, стояков, вентиляционных отверстий или линий грунта, чтобы предотвратить повреждение этого материала и здания. Дренажная труба должна быть из труб и фитингов из нержавеющей стали ACO Pipe, поставляемых и производимых ACO Pty Ltd. Штука 006763 1 54 006770 2 54 006787 3 36 006794 4 27 006800 5 24 006817 6 18 006824 8 15 006831 10 8 376583 12 6 376590 15 4 Tyler Pipe Company настоятельно рекомендует, чтобы ее чугунные трубы и фитинги без оболочки были соединены с экранированием. Торговая марка Marley известна во всем мире и предлагает инновационные решения для строительной отрасли.и не санкционировано одобренным спонсором, аффилированным с Autodesk Inc. или иным образом одобренным Autodesk Inc. Затирка также может быть запрещена для определенных проектов, например, в водно-болотных угодьях или на сайте, который соответствует классу ячеек ASTM D2513 согласно ASTM D3350 PPI lIsted MaterIal TR 4 PE 2406 2708. Перенести очищенные детали в файл проекта. Надежный локализованный и актуальный контент. Мы с удовольствием обслуживаем отрасли водоснабжения и водоотведения. Желтая газовая труба из MDPE JM Eagle UAC 2000 доступна в диаметрах от 1 2 до 20 дюймов и поставляется как в стержнях, так и в змеевиках.Почвенный патрубок того же размера, что и штабель. Система дренажных труб из нержавеющей стали Push Fit включает в себя полный набор подвесов для трубных фитингов и аксессуаров. Доставка 7 дней в неделю. 5 из 5 звезд 12. Подробная информация о разрешении на строительство и режимах регулирования строительства дымохода или почвенно-вентиляционной трубы в Англии 3 дюйма 2. В то время как президент Дональд Трамп пытается обсудить торговую сделку с Китаем в Группе 20 G 20-я встреча в Осаке на этой неделе первичные кандидаты в президенты от Демократической партии встретились лицом к лицу с дебатами. Ремонт кровли требует периодического технического обслуживания, включая очистку и повторную герметизацию.Муфты XL Муфта Fernco XL имеет большую длину, чтобы быть более прочной и долговечной, чем любая другая муфта на рынке. 3003325 Труба с гладким концом диаметром 110 мм и длиной 3 м. Этот продукт не предназначен для диагностики лечения, лечения или предотвращения каких-либо заболеваний. Это можно сделать с помощью совместной работы и связывания моделей для пользователей Revit. 3184 Подвеска со смещением для пластиковых труб из ХПВХ и трубных хомутов из IPS 17. 101 На каждом этаже требуется 4 штуцера аэратора, когда горизонтальные ответвления входят в штабель, как показано ниже: a.Сырье и дренажные трубы ПВХ ПВХ обернут в виде змеевика. 47. Тонкий и гибкий вспучивающийся материал быстро и просто наматывается непосредственно поверх изоляции трубы без необходимости обрезки, обеспечивая сохранение тепловых и пароизоляционных характеристик. может быть использован в вашем CAD-чертеже интерьера Revit 2014 2020 rfa. Погрузитесь в поток с помощью этих простых в использовании функций. В первой модели химические вещества содержатся в водоеме, рассматриваемом как идеально перемешанная система. Вместо этого трубы и фитинги DWV предназначены для работы с другим классом использования Drain Waste и Vent, отсюда и название DWV.Система Ultra Silent доступна в диаметрах 32 200 мм. Разница между грунтовыми и сточными трубами заключается в том, что грунтовые трубы переносят воду и твердые частицы в канализацию из биде унитаза или писсуара, тогда как по канализационным трубам сточные воды выводятся только из раковины, стиральной машины, ванны, душа и других приборов, использующих воду. 64 В корзину. Если вы хотите протестировать это новое семейство на своих моделях Autodesk Revit версии 2018 или выше, загрузите. И все это прямо из среды вашего проекта.Более. Она проявляет большой интерес к новым технологиям, цифровым способам работы, и дальновидно думает о том, как мы, как команда, можем использовать свои навыки для выполнения достаточной и качественной работы. На палитре свойств в разделе «Механическая» выберите «Вентиляция» для типа системы. Доступны удлинители по высоте до 18. Halifax Система изготовлена ​​в соответствии со стандартами BS EN 877 и сертифицирована как BBA, так и BSI Kitemark. 00 для всех 3 новых в коробке Резак для грунтовых труб RIDGID 226 на месте — это компактный легкий инструмент, предназначенный для резки втулки от 1 кв. 40 мм до 6 футов 150 мм и грунтовых труб в тесноте.Построение арматурного стержня в колонне в Revit. Гидроизоляция кровли устанавливается вдоль выходных отверстий дымоходов и кровельных труб там, где эти отверстия совпадают с линией кровли. Загрузите тысячи бесплатных документов по детальному проектированию и планированию, включая 2D-чертежи САПР, 3D-модели, BIM-файлы и трехкомпонентные спецификации в одном месте. Всего за несколько щелчков мышью вы можете разместить 100 труб и фитингов, доступных для заказа. ТЕНДЕРНЫЙ СПИСОК ПОЧВА И БЕТОН. См. Раздел «Воздушные терминалы». Эта система доступна в диаметрах 110 мм и 160 мм и производится в соответствии с BS EN 1329 1 2000 А, BS EN 1453 1 2000.При расчете объема бетона на один погонный фут анкерного крепления трубы используйте вес бетона в погруженном состоянии. Максимальная рабочая температура 140 F Не тестируйте и не используйте со сжатым воздухом или другими газами ASTM D2665 и D3311 NSF Стандарт ANSI 14 Внесено в список UL 94V 0 NSF U. В сочетании с баком для стирки сливная труба должна быть минимум 2 дюйма в диаметре. Вентиляционные трубы удаляют или отводят канализационные газы и позволяют воздуху проникать в систему, чтобы сточные воды текли свободно. КРЫШКА Трубки с коромыслом — это короткие отрезки трубы, обеспечивающие различную оседку трубы и камеры.Посетите наш сайт сегодня, чтобы узнать больше. Размер 110 мм x 3 м 17 апреля 2019 г. См. Во входящем списке модели подотчет «Свойства почвы» для соответствующих введенных значений почвы. Подходит как для низких, так и для высоких температур внутри конструкции здания, а также для закапывания в землю. Никто не ждет от нас большего, чем мы. CAD BIM Библиотека блоков quot почвенная труба quot Бесплатные блоки CAD BIM Модели Символы и детали Бесплатная библиотека блоков CAD и BIM для AutoCAD AutoCAD LT Revit Inventor Fusion 360 и других приложений 2D и 3D CAD от Autodesk.Трубы из поливинилхлорида, обычно называемые ПВХ, используются во множестве жилых помещений, от водопроводных систем до множества классных поделок, таких как самодельные стеллажи-органайзеры и 21 сентября 2009 г. На труборез для грунта Press Snap предоставляется пожизненная гарантия RIDGID. Купите черную грунтовую трубу в Screwfix. Уплотнение для проникновения через стенку трубы MetraSeal быстро создает механическое водонепроницаемое уплотнение, заполняющее пространство вокруг любой круглой трубы, включая бетон, сталь, пластик, чугун, медь и электрические кабелепроводы, и это лишь некоторые из них.Любые ссылки на Revit Revit Architecture Revit MEP, Revit Structure или Navisworks на этом сайте сделаны с подтверждением права собственности. Результаты могут отличаться. Система Osma PVC U Solvent Weld Soil System предлагает исключительный выбор труб и фитингов, включая отводы и фитинги для доступа. Вы не можете пойти и купить BIM, хотя вы можете изучить и научиться применять его. Просмотр Свяжитесь с нами, чтобы получить инструкции по загрузке семейств Terrain Revit. dwg в ​​новое семейство Revit. Это процесс, которому следуют архитекторы и инженеры, который позволяет им сотрудничать и изучать альтернативы проектирования до того, как земля будет расчищена и почва перевернута.Опыт Revit и подробное понимание его обработки, включая настройку и обслуживание семейств файлов заданий и рабочих наборов. Возможность извлечения информации из модели Revit с помощью графиков, таких как отверстие для соединения канализационной трубы. В настоящее время у нас есть модель Revit 2019 с дренажными системами для вентиляции почвы и дождевой воды. Почвенная труба — это труба, по которой сточные воды из туалета попадают в канализацию. Также обычно сточные воды из душевых, ванн и раковин направляются в дренажную трубу.Вентиляционная труба — это труба, предназначенная для вентиляции системы. Привет, Хари М. Ниже вы найдете бесплатный контент Revit BIM. БЕСПЛАТНАЯ доставка на следующий день. Бесплатная доставка за 5 минут. Отвод сточных вод и выпускная железная труба Используйте эту трубу в системах с гравитационным потоком как над, так и под землей. Различные кремы для глаз имеют разные составы, предназначенные для того, чтобы помочь своим клиентам выполнять их специфические процедуры по уходу за глазами. Примените немного навыков, сделанных своими руками, и вы сможете восстановить свои трудолюбивые электроинструменты до их былой славы.pdf lt стр. 1 gt lt стр. 2 gt lt стр. 3 gt lt стр. 4 gt lt стр. 5 gt lt Коммерческое использование gt lt Жилое здание gt lt Символы gt ОБСЛУЖИВАНИЕ Для подвешивания трубы на одной штанге, где может произойти горизонтальное перемещение из-за расширения или сжатия. Легко изменить положение, диаметр, диаметр усилителя, падение. Получите лучший полный комплект латунных трубок для слива и перелива с хромированной трубкой. Получите прямой доступ к семействам сантехники Revit Семейства трубопроводов Revit Фитинги для труб Revit Сантехнические приспособления и гибкие трубы Revit в Revit.Эти системы были смоделированы с использованием труб типа HDPE, но теперь мы требуем их заменить на Hercules Plastic Seal — многоцелевой чрезвычайно прочный полиуретановый герметик. Если у вас есть изгиб со смещением или вам нужно создать шею в виде лебедя вокруг карниза, вы можете сделать одно из двух. Единственное реальное отличие состоит в том, что ПВХ DWV не предназначен для использования под давлением, как детали из сортамента 40. littledetailscount. 22 июня 2017 г. Трубы отображаются только в виде отдельных линий в 3D-модели. Я работаю с Revit около недели над недавней работой.Все содержимое доступно в Autodesk Revit. com. Стенд для определения размеров труб. Система трубопроводов. Проектирование и разработка системы пожаротушения. Фитинги PPR. Мы можем получать комиссию, если вы покупаете по ссылке. Ступица из ПВХ DWV x патрубок Переходник для грунтовой трубы Используется переходник для грунтовой трубы из ПВХ NIBCO DWV Переходник для грунтовой трубы из ПВХ NIBCO используется в бытовых и коммерческих канализационных и вентиляционных системах. Я иногда пишу для журнала AUGIWorld, а также активно участвую в дискуссионном форуме Autodesk. Чтобы уточнить, есть два разных типа чугунных труб и фитингов, раструб и втулка ступицы, а также грунтовая труба ступицы.U. Но существует огромный спрос на инженеров-сантехников во многих сегментах, таких как проектирование, производство и установка систем водоснабжения, системы водоснабжения, проектирование, дренаж, проектирование, выбор оборудования сантехнических систем, проектирование бассейнов и расчет размеров труб с горячей водой и холодной водой. CAD-блоки доступны для скачивания. Эта интеллектуальная система, встроенная в Revit, устраняет неопределенность в конструкции труб, чтобы сделать выбор Wavin обширным ассортиментом наземных дренажных изделий точным и экономичным.Фитинги для чугунных грунтовых труб подразделяются на два основных типа: без рукавов и со ступицами и втулками. Чтобы использовать тройники или колена в Revit MEP, необходимо 1. 22 мая 2012 г. ТРУБЫ Почвенная труба Почвенная труба — это труба, по которой текут человеческие экскременты. У нас есть технические знания, чтобы сформулировать предварительные проектные концепции и предварительные рекомендации на основе предварительных проектных данных или концептуальных чертежей конструкции. format lt br gt Studor AAV исключает необходимость в пассивной вентиляции труб и дорогостоящих проходках через крышу благодаря своей уникальной запатентованной конструкции.Zip-файл B 30 316 30-градусный изгиб Просмотр B 30 316 Подробная информация о продукте Загрузить. Просто наслаждайтесь курсом и напишите мне, если вы сочтете его полезным. Обычно трубы намного больше, чем трубы, используемые для водоснабжения. lol, но я заметил, что когда я помещаю модель в трехмерное изображение, трубопроводы отображаются как отдельные линии, но воздуховод и все остальное отображается как реальное трехмерное изображение. производители чугунных грунтовых труб Обозначение CISPI 301 18 310 18 и Руководство по установке CISPI 2006 года. С помощью этой интеллектуальной помощи вы можете максимально быстро создать полную систему труб из 39 как построенных 39, что значительно сократит время, затрачиваемое на проектирование.Интеллектуальный контент имеет интегрированный интеллект для подключения к трубным системам PE PP и PVC. В последние годы эта практика распространилась на водопроводные трубы из высокопрочного чугуна с шаровидным графитом, и, возможно, консультанты теперь детализируют коромысла на напорных трубах из чугуна с шаровидным графитом. Ниже вы можете найти чертежи для загрузки различных наших продуктов Tyler Pipe. Наша семейная библиотека Revit регулярно обновляется. 23 апреля 2020 г. Теперь готова первая версия нашей новой комбинированной стеновой системы Revit HZ M AZ. Два вида чугунных грунтовых труб и фитингов на выбор.Revit MEP позволяет создать логическую систему до разметки физической системы. Кронштейн для грунтовой трубы 110 мм, черный. Autodesk Revit. Стопка должна проходить через крышу в полном размере или в соответствии с правилом A8. Благодаря интуитивно понятному пользовательскому интерфейсу вы можете легко обрабатывать сложные геометрические элементы в Revit, такие как создание проема вокруг труб или сброс давления в трубах за несколько щелчков мышью. Наконец, щелкните инструмент «Создать компоновку», чтобы создать и проложить трубопровод, соединяющий насосы и котел. Запатентованный двунаправленный экран из гофрированного картона изолирует давление как в параллельном, так и в поперечном направлении на прокладку и трубу, обеспечивая надежное уплотнение.101 3 Размер штабеля должен соответствовать нагрузке на фиксатор с использованием таблицы B. для труб большего размера. Согласно строительным нормам части H, вентиляционная труба должна заканчиваться на 900 мм над любым окном в пределах 3 м от трубы. Наденьте новый хомут от дождя на трубу до верха существующего хомута. 90 3 220160 3-дюймовая чугунная труба без ступицы 50 2460 48 175. Соединение сваркой растворителем создает постоянную установку. Таким образом, для этой системы требуется четыре трубы и, следовательно, она очень дорогостоящая. 0. Загрузите эту модель Revit Family Revit для ВЕНТИЛЯТОРА КРЫШИ.Сливная труба Трубопровод, по которому проходят только жидкие отходы, не содержащие фекалий. модель уже нарисована кем-то, кто действительно знает, что делает. dwg затем импортировал это. Основные семейства Revit для труб. Независимая некоммерческая дискуссионная группа для всех, кто увлечен программным обеспечением Autodesk Revit. Наконец-то Victaulic Tools для Revit nbsp 22 апреля 2017 г. Посмотрите, как легко создавать 2D-схемы и 3D-схемы трубопроводов в Revit LT с помощью семейств трубопроводов RevitWorks. Я использую AutoCAD с R14 и Revit с Revit Building 9.SPS от 5 до 6 дюймов. Если вы не видите вкладку «Системы», перейдите к параметрам Revit и проверьте вкладку «Системы» «Инструменты для трубопроводов». Revit Structural and Architectural Modellers and Detailers для филиппинского офиса в Маниле. Autodesk Revit Revit Architecture Revit Structure Revit MEP Пакет Studor Revit Content доступен для использования в информационном моделировании зданий BIM.Pipe продолжает лидировать в отрасли благодаря принципам, которые компания была основана более 100 лет назад, в области инновационного обслуживания и качества. Затем готовят твердый раствор, содержащий не менее одной части цемента на две части песка по объему. Он не переносит человеческих экскрементов. 3 4 дюйма ил. Труба HDPE из полиэтилена высокой плотности — это прочная легкая прочная труба с гладкой внутренней и внешней поверхностью. Шпунтовые сваи в зависимости от почвенных условий могут быть забиты вибрацией в землю вместо того, чтобы забиваться молотком.Мы предоставляем помощь, необходимую для правильного выполнения работы. Все остальные седла имеют приваренную центральную пластину для труб размером 12 дюймов и больше. Мы являемся прямым заводом по производству трубной арматуры из полипропилена и занимаемся продажей и распространением сантехнических изделий, строительных материалов и сантехники. b Сделайте бетонные манжеты на трубе. 8 кг Радиус юбки вставленной трубы 8 дюймов 20. Файл rfa здесь. Они обернуты геотекстилем, который представляет собой своего рода ткань, пропускающую воду, но не частицы почвы.Колено подземного дренажа 5 D S. Однокомпонентный полиуретановый герметик, который быстро застывает, образуя прочное, но гибкое водонепроницаемое и атмосферостойкое уплотнение. Запатентованная конструкция двунаправленного экрана Экран адаптируется к трубам различного диаметра и окружности, что исключает пути утечки. Утилизация отходов почвы Wavin предлагает вам широкий выбор систем и продуктов для удаления сточных вод. Доступен полный ассортимент дополнительных принадлежностей. Подключается к грунтовой трубе диаметром 110 мм и принимает сточные воды или конденсат, сбрасываемые через сточную трубу диаметром 40 мм.Благодаря конструкции корпусов муфты и эластомерной прокладки корпуса никогда не контактируют с внутренней жидкой средой. Revit MEP включает новые решетки и диффузоры воздухораспределителя для использования с этой функцией. Однако оживление мраморной столешницы — отличный способ без всяких затрат придать свежий вид. Создавайте 39 реалистичных проектов с помощью пакета содержимого Studor Revit, свободно доступного в последних 4 версиях Revit на нашей странице BIM. Brymec — семейный бизнес, основанный более 40 лет назад, который обеспечивает строительный сектор передовым подходом к инновациям для предоставления качественной продукции, включая собственный бренд Brymec, простую систему заказов, исключительное качество обслуживания клиентов и поддержку.Продукт чрезвычайно химически устойчив к агрессивным дымовым газам и жидкостям. 16 ноября 2015 г. Он — технический писатель, автор публикаций, модельер BIM и музыкант, который владеет и управляет сайтом www. Профилированные фанерные трубы Contour доступны толщиной 5 и 8 мм. Выберите систему и материалы, которые наилучшим образом соответствуют требованиям вашего конкретного проекта. Anthony Nganga Studio 26 Associates LLC Благодаря вашим инструментам мы сэкономим ТОННУ времени. Водосточные трубы изготавливаются из чугуна, оцинкованной трубы, меди или пластика.Обслуживание Предназначен для использования в изолированных высокотемпературных системах, где потери тепла должны быть минимальными и защищать изоляцию от повреждений. 29 апреля 2008 Строить будущее лучше, быстрее, проще. Пластик The Real Story AB amp I Declare Label Living Building Challenge 27 августа 2012 г. Если угол превышен, прямой участок трубы и угловой фитинг будут вытягиваться из соединителя до наклонной трубы. О компании U. О компании RIDGID Компания RIDGID, ведущий производитель ручных и электроинструментов, продает свою продукцию более чем в 140 странах.5 Модель 3. 19 В корзину. Он может быть установлен путем плавления или механической арматуры. Следующий. Скоро на складе останется только 1. Убедитесь, что размер трубы составляет 50 мм, а смещение — 1000. Zip-файл B 45 316 45 Degree 1 8 Вид изгиба B 45 Мы рады объявить о запуске нашего нового информационного пакета BIM-информационного моделирования зданий для водопровода и канализации. Я являюсь сертифицированным профессиональным ACP Autodesk для Revit Architecture и AutoCAD. Заглушки на открытые концы для воздуховодов и труб. Вы можете добавить заглушки для открытия фитингов и принадлежностей для сегментов воздуховодов и труб в зависимости от трассировки блоков из твердой древесины 15 x 22Cu 15NB FSC OD52.Фитинги для труб из полипропилена Фитинги для труб из полипропилена CNPBM — универсальный поставщик сантехнических и строительных изделий онлайн и офлайн. В наличии 7 ноября 2020 г. 115 Товаров найдено. Двухтрубная система В этой водопроводной системе установлены две трубы. как только труба определяется это может быть ссылка труба, которая затем может быть использована так часто, как требуется в сети. Теперь, когда Marley исполнилось 60 лет, она является экспертом в области сантехники и водоотведения и предлагает техническую поддержку, а также обширные знания по продукции и установке.Фитинги для грунтовых труб. Грунтовые и сточные трубы снабжены отдельными вентиляционными трубами. Revit Mep amp Revit HVAC. Marley dBlue — это акустическая почвенная система, предназначенная для снижения шума и акустических вибраций до уровня 19 дБ, подходящего для отелей и многоквартирных домов. Затем я провел анализ и просмотрел результаты для локального смещения одной точки A07. Мы создали пакеты содержимого Revit для BIM со встроенной интеллектуальной поддержкой. Библиотеки содержимого BIM доступны в Ensign Soil Ensgin EEZI FIT amp Ensign Drain с полным набором данных параметрических файлов с шаблоном системной трубы со всеми включенными сегментами.Каждый слой грунта должен быть достаточно уплотнен для равномерного развития боковых пассивных сил грунта во время засыпки. Учебное пособие REVIT MEP 2013 Система наклонных труб CADclips объявляет о новых 39 и 99 подписках на обучение REVIT. Сверхтяжелая чугунная система грунтовых труб 701k pdf Система грунтовых труб из чугуна без губок 642k pdf Служебный вес Чугунная система грунтовых труб 739k pdf Charlotte Seal и компрессионные прокладки Quik Tite 535k pdf Отправочные документы по стартовым фитингам в Revit пользователь определяет тип системы при размещении pipe в модели, позволяя Revit использовать эти системные данные в процессе проектирования и документирования.Адаптер для трубы из ПВХ DWV имеет соединение ступица x патрубок и соединяет трубу из ПВХ DWV и трубу для почвы. Нажмите клавишу Tab один раз, чтобы выделить верхний соединитель в виде выделенного квадрата чуть большего размера, щелкните соединитель правой кнопкой мыши и выберите «Нарисовать трубу». Вот несколько шагов, которые необходимо выполнить, чтобы придать вашему устройству новый вид. Если у вас есть Revit Bentley или ArchiCAD, у нас есть для вас формат файла BIM. Загрузите бесплатно семейства Revit Wavin — ведущий поставщик систем и решений для пластиковых труб. Вот короткое видео, показывающее, как и где внести изменения в фитинг Revit MEP.29 мая 2012 г. Revit не выполняет резку импортированной 3D-модели DWG 13 марта 2012 г. Общие трубопроводные и водопроводные системы. Кроме того, AB amp I производит отливки из серого чугуна для OEM-производителей. Просмотрите наш контент BIM и загрузите легкие, простые в использовании файлы. Hubless Cast Iron Soil Pipe amp Фитинги 2018 Размер IN. Этот веб-сайт не зависит от Autodesk Inc. В компании Harmer можно купить трубы 39 s для грунта и канализации. Часто необходимо преобразовать файл AutoCAD в файл Revit или импортировать файл AutoCAD в Revit для справки.3003331 Труба гладкая, диаметр 160 мм, длина 3 м. 22 10 00 Сантехнические трубопроводы 22 13 19 Специализированные трубопроводы для канализации. 48. Код продукта 040701. Теперь соедините весь унитаз с созданной вами сливной трубой. 13 января 2013 г. Труба для грунта Труба, по которой отводится слив из туалетов или аналогичных приспособлений, содержащих фекалии, с отводом других приспособлений в сточную или строительную канализацию или без таковой. edu plan a Course and sa Revit и AutoCAD от Autodesk — это программы для создания чертежей и трехмерного моделирования, используемые инженерами и архитекторами.Июнь 08 2017 Преимущества В некоторых грунтовых условиях квадратные стволы с цементным раствором более экономичны, чем сваи круглых стволов большего диаметра. Водопровод — это труба, по которой проходят только жидкие отходы. Firefly Oversleeve — универсальный продукт, который подходит ко всем решениям для противопожарной защиты изолированных металлических труб. Например, унитазных труб обычно 3. Чугунные трубы и фитинги используются во многих областях по всей стране, но это прекрасный материал, и, по крайней мере, однажды это может стать уроком истории.2. Это трубы, которые проходят вертикально от подземной дренажной системы до уровня чуть выше вашего водосточного желоба. SVP позволяет запахам и запахам из дренажной системы выходить в зону, которая никого не оскорбляет, и в то же время пропускает воздух в помещение. система предотвращения откачки воды из раковин, ванн и душевых поддонов. Ассортимент грунтовых труб и фитингов из ПВХ 82 мм, 110 мм и 160 мм для внутреннего и внешнего использования. При горизонтальной прокладке грунтовых водопроводных труб следует прокладывать более крутой уклон, например 1 40, поскольку они содержат твердые частицы.Пластиковые пластиковые трубы производятся либо из акрилонитрилбутадиенстирола из АБС-пластика, либо из поливинилхлорида ПВХ. 9 мая 2020 г. Изучите доску Tom s O 39 Connor 39 quot Revit quot, за которой следят 144 человека в Pinterest. 566. Они могут быть из чугуна или ПВХ. Если вам нужна помощь в моделировании наклонных труб, дайте мне знать. Свяжитесь с нашим nbsp Ключ к пониманию того, как использовать Revit для определения размеров воздуховодов и труб и противопожарной защиты отвода сточных вод, другие глобальные или фитинги в зависимости от типа семейства nbsp Сантехника и трубопроводная арматура Бесплатные Семейства Revit Вентиляционная труба для туалетов Труба для горячей воды Труба для холодной воды Запорный клапан Сточная труба туалета Autocad.Дизайн аналогичен проверенной временем Model 1. Работает с дубом или без него. NO huB PiPE ASA group 022 NO huB PiPE TEN FOOT LAYiNg LENgTh PartPer Bundle No. Вот пример такого высокого устройства с уменьшенной глубиной, установленного вокруг грунтовой трубы на кухне клиента. Продукты на странице Назад. ABS Эта черная труба была первой пластиковой трубой, которая использовалась в жилищном водопроводе 12 сентября 2020 г. Заказать онлайн в Screwfix. Новый Pipe Jammer от CTC позволит экспортировать трубы и напорные сети Civil 3D в электронные таблицы.50 2 220158 2 quot Чугунная труба без ступицы 35 2440 68 126. Горизонтальному перемещению препятствует пассивное сопротивление грунта, действующее на переднюю поверхность солдатских свай в случае консольных стен. Все трубы, проложенные в бетонных полах, должны располагаться под прямым углом и параллельно полу. Экранированные муфты Fernco обеспечивают максимальную передачу давления от зажимов к прокладке к трубе. Надавите на новую манжету с достаточным давлением, чтобы скрепить их вместе, не разрушая уплотнение вокруг трубы.Быстро находите материалы Mitsubishi Electric и размещайте их прямо в Revit или Autocad с помощью этого бесплатного приложения. Вторая модель отслеживает подробное распределение химических веществ в почве, когда пестицид вымывается из пруда и переносится с водой через землю. 1 Процедуры предотвращения всплытия при недостаточном весе трубы и засыпки включают следующее: а) Увеличить толщину стенки трубы или заменить трубу на более тяжелый материал. W. AB amp I Технический бюллетень по восстановлению чугунных грунтовых труб и фитингов, фитингов и аксессуаров для труб ENSIGN SOIL NG amp EEZI FIT PIPE TEMPLATE v1.Marley Plumbing amp Drainage является частью группы компаний Aliaxis, всемирно признанной крупнейшим глобальным сообществом DREN URBA — это программное обеспечение для расчета в условиях равномерного потока гидравлических параметров, необходимых для определения местоположения и характеристик входных отверстий ливневой канализации, а также конструкции сети канализационных труб. в любой городской канализации. Системы пластиковых труб являются проверенным решением для удаления почвы и отходов. Благодаря автоматизации ключевых аспектов проектирования систем трубопроводов интеллектуальная помощь в наших пакетах ускоряет процесс и устраняет риск дорогостоящих ошибок.Мы предлагаем чугунные грунтовые трубы без рукавов в соответствии со стандартами ISO 6594 EN 877 до DN200. для труб от 10 до 16 дюймов с изгибом 5 градусов, обычно расположенным у основания дренажной трубы или под нижним унитазом, основное отличие от стандартного изгиба на 90 градусов или четверть изгиба, поскольку они также известны, заключается в том, что они имеют большой радиус и у них есть ступня или опорный плавник на их основании. 110 мм 87. Мы рекомендуем минимальное расстояние 3 дюйма. Отмеченная наградами команда журналистов, дизайнеров и видеооператоров, которые рассказывают истории брендов через отличительный объектив Fast Company. Что будет дальше с аппаратным программным обеспечением и услугами Наш ежегодный справочник по предприятиям, которые разделяют Карен и Мина их страсть к оживлению домов в Индианаполисе.Это единственный BIM-контент, в котором предусмотрена визуальная проверка точности. 100-точный контент. С помощью SpriCAD ввод геометрии трубопровода может быть выполнен в качестве альтернативы с помощью CAD-системы Revit. Сравнить пакеты данных ACO BIM для Autodesk Revit Product Group Версия Autodesk Revit ACO для отвода сточных вод Международные Загрузить middot Загрузить middot Загрузить ACO GM X оцинкованная стальная трубопроводная система Международная Загрузить nbsp 12 фев 2019 При добавлении системы трубопроводов в модель Revit добавление сокращений Hot Вода DCW для бытовой холодной воды и SW для почвы и сточных вод.Аннеке Претрориус — целеустремленный командный игрок, поощряющий гибкость и творческий подход к развитию. 75 мм между трубой и нижней стороной бетонной плиты. Zip-файл B 15 316 15-градусный изгиб, вид B 15 316 Подробная информация о продукте Загрузить. Мировая научно-популярная медиа-компания. Труба для грунта и аксессуары. В почвенных и сточных системах следует использовать только эксцентриковые переходники, удерживая верхнюю часть двух труб на одном уровне. Трубка. Для получения дополнительной информации об обучении и консультировании по программным решениям, которые предлагает Ideate, посетите Ideate Inc.22 октября 2012 г. Просто не понимаю, почему Revit не позволяет мне это сделать, используя опцию, позволяющую автоматически подключать сантехническую арматуру в нужном месте к патрубкам водопроводной системы, причем не только для сточных вод, но и для водоснабжения. Я 39 м также член Features. Наша специализированная команда Revit может настроить ваши модели строительных услуг с нуля, включая создание семейств для конкретных проектов на основе графиков и спецификаций оборудования.Машиностроение и проекты Autodesk Revit для 40 60. Просмотр списка галереи. После создания первого сегмента, показанного стрелкой ниже, измените размер трубы на 100 мм. Конструкционная трубопроводная система из полиэтилена высокой плотности диаметром 1 дюйм имеет уникальную структуру, которая обеспечивает широкий диапазон размеров труб и кольцевой жесткости. 0 так же прост в установке и гарантированно выдержит суровые условия на крыше в течение многих лет. Питьевая вода, циркулирующая в распределительной сети, пригодная для потребления человеком.7 января 2014 г. Остаточный изгиб находится под воздействием 90 или 87. Поделитесь и загрузите Семьи Revit задайте вопросы и поделитесь идеями в нашем Элементе, который выполняет расчет сточной трубы с указанием количества бетона и трубы NBSPI Standard 301 Specification для чугунного грунта без воды трубы и фитинги для канализационных и ливневых стоков, а также вентиляционные трубы. dwg в ​​Revit, чтобы я мог разрезать ее на плане и в разрезе. Я построил модель в sketchup и экспортировал ее как файл. и 1 1 2 дюйма B. IV REVIT MEP.Fire Sprinklers — это мощное BIM-решение для влажных и сухих систем противопожарной защиты, соответствующее стандартам в любом регионе. Диапазон просмотра установлен. 20 мм. Экранированные муфты соединяют чугунные безводные трубы для грунта и фитинги в системах канализации и канализации, а также в системах вентиляции DWV. 1. Переходник для грунтовой трубы H x Spg PVC DWV 4805. 27 сентября 2020 г. Revit Forum. 9 из 5 звезд 25. Затем подключаем к основной трубе. Соединение чугунных труб и фитингов вместе выполняется с использованием специальных методов, включая свинец и дубовую крошку в стыках труб со ступичной муфтой или безуборочными муфтами с использованием прижимных лент и других методов, обычно незнакомых домовладельцу.Убедитесь, что вы зарегистрировали свои данные, чтобы получить доступ к библиотеке и улучшить управление временем с вашими проектами дизайна. Визуализируйте муфту санитарных труб в Revit, просто установив флажок «Показать муфту» на вкладке ограничений параметров экземпляра фитинга. Чугунный сифон DWV No Hub P Trap имеет чугунную конструкцию, обеспечивающую длительное использование. Chant охватывает использование Revit для отслеживания графика, расчета стоимости жизненного цикла выбора материалов и многого другого. По крайней мере, один раз в год Замена мраморной столешницы может стоить тысячи долларов.Компания предлагает более 300 видов инструментов для аренды сантехники. Система отопления, вентиляции и кондиционирования воздуха. Промышленное электричество. Нефть. Ресурсный центр Империи предоставляет информацию и помощь в выборе вариантов сборки подвесов. данные. Трубка отдельно не 39 т только наша труба. Возможно, вам придется зарегистрироваться, прежде чем вы сможете отправлять сообщения, щелкните ссылку регистрации выше, чтобы продолжить.Трубы переменного тока обладают хорошей устойчивостью к сероводородной коррозии и агрессивным почвам, так как не имеют арматурной стали. НАПРАВЛЕНИЯ ПРАКТИКИ. См. Собственный веб-сайт Autodesk 39 и страницы продуктов для получения информации о конкретных товарных знаках и авторских правах. Системы почв и сточных вод являются эффективным средством отвода сточных вод и отвода загрязнений как в одноэтажных, так и в многоэтажных зданиях. Почему «Чугун» Чугунные трубы и фитинги веками использовались для транспортировки отходов и воды по всему миру.Кроме того, вы сэкономите много времени на этапе проектирования с помощью уникального встроенного интеллекта. КОНТАКТ. Мы сотрудничаем с BIMsmith, чтобы вы могли легко получить доступ ко всему контенту и технической документации Armstrong Ceiling Solutions Revit, необходимой для ваших моделей BIM. Просто просверлите отверстие 57 мм в почвенной трубе и прикрепите соединитель. Следующие шаги позволят вам получить желаемый текст для типа системы трубопроводов. 18 июля 2014 Детали DWV очень похожи на стандартные белые трубы и фитинги из ПВХ сортамента 40.PolySoil — вместе прочнее. Разработанная с учетом последних инноваций, серия PolySoil является самой передовой системой грунтования с кольцевым уплотнением на рынке жилищного строительства Великобритании, предлагающей превосходную долговечность и выдающиеся характеристики. 14 января 2020 г. Использование муфт Victaulic с корпусами из ковкого чугуна на трубах из нержавеющей стали является обычной практикой, когда выбор материала труб основан на совместимости с текучей средой и где риск внешней коррозии невелик. Содержимое BIM Архитектурное здание Информационное моделирование Семейства объектов BIM системные файлы можно бесплатно загрузить в форматах revit или dwg для использования со всеми основными программами BIM и САПР, включая AutoCAD Sketch Up ArchiCAD и другие.Загрузите Drain Revit Families бесплатно с помощью BIMsmith. На основе распределения радиальной нагрузки поперечное давление грунта и гидростатическое давление на любой глубине в пределах массива грунта определяется следующим уравнением: pws HK s cos iww HK w 1, где p общее давление земли и гидростатическое давление в фунтах на квадратный фут ws Premier Rainwater and Soil это традиционная чугунная система с трубами, желобами и фитингами для наружного надземного дренажа дождевой воды и почвы, изготовленная в соответствии с BS 460 и BS 416.Я предполагаю, что я использую металлическую краску, но они только типа, который я видел, это Hammerite, однако это дорого для вашего размера горшка, а труба большая. Основная сливная труба диаметром 110 мм используется два типа пластика, один для внешнего водосточная труба, а другая — для установки под землей. Почвенная ветвь б. Система Revit Color AutoCAD Color RGB Unknown Pipe используется только в случае крайней необходимости. Для сточных вод используются трубы диаметром не менее 100 мм. x 4 дюйма 19 ноября 2013 г. Нейлсофт предоставляет экспертные услуги по выбору проекта и установке систем водоотвода и пожаротушения.Производство труб для грунта и инженерных сетей включает в себя каталоги истории и инвентарный поиск. Важно понимать, как импортировать такой справочный файл. Покупатели могут вернуться к акциям медицинского страхования после того, как дебаты демократов ослабили опасения по поводу пересмотра системы здравоохранения. Metra 101 добавляет гибкости вашему водосточному трубопроводу. У каждой трубы может быть свой C-фактор. Целостность, которая соответствует 39-ому способу AB amp I. Бесплатные cad-блоки Pipe View, цены и данные о продуктах для Polypipe Building Services 100P.Замена мраморной столешницы может стоить тысячи долларов. 3 августа 2016 г. Свяжите детали с чертежным видом Revit и измените видимость и стили линий элементов. Импортируйте детали в новый файл Revit. Прочтите трубку Шарлотты 3 дюйма. Сточные трубы удаляют воду и другие материалы из унитаза. Основные USP пакета Wavin Revit для BIM Сточные трубы и фитинги Почвенные трубы и фитинги Клапаны для впуска воздуха в почву Соединители для унитазов Сливы и сифоны Переливные трубы Водосточные желоба и фитинги Для дождевой воды Водосточные трубы amp Фитинги Бункеры для дождевой воды Защита от дождевой воды Дождевая вода Сливы на полу и на крыше Под землей Дренаж AB amp I Foundry производит качественные чугунные грунтовые трубы и фитинги для водопроводных систем Drain Waste и Vent DWV.диам. СТРОИТЕЛЬНЫЕ ВИДЕО. Бесплатные семейства Revit и другие объекты BIM. Предустановленные или настраиваемые правила позволяют размещать спринклерные головки по всей модели Autodesk Revit, соединять их с распределительными трубами на основе визуально отображаемых параметров трассировки, предварительно рассчитывая диаметры труб и т. Д. для трубы до 4 дюймов. Курс включает минимум 3 живых проекта в реальном времени. 64 24 июля 2019 г. 3. Как я могу успешно импортировать 3d. format lt br gt 2. С помощью этого метода проследите связанные детали в Revit. Используя богатые информацией модели, созданные с помощью Autodesk Revit, инженеры-архитекторы и строительные фирмы могут сотрудничать, чтобы принимать более обоснованные решения на раннем этапе. Уплотнение для проходки труб представляет собой постоянное водонепроницаемое резиновое уплотнение многократного использования.16 апреля 2015 г. Хотя Revit очень хорошо отображает трубы и клапаны, давайте теперь обратим наше внимание на традиции создания чертежей для отходов и вентиляции. Курс 100 бесплатный, без уловок и исключений. 1 ШАБЛОН ПРЕДВАРИТЕЛЬНОЙ СБОРКИ СТЕКЛА v1. 30 января 2018 г. Как создать сантехническую систему в Revit Водосточные трубы собирают воду из раковин, душевых, ванн и бытовой техники. для труб от 6 до 8 дюймов. Обновление для полного доступа ко всем производителям и функциям Бесплатная версия этого приложения позволяет размещать только продукты из выбранных DYKA линеек продуктов.Почвенная вода или сточные воды из туалетов и писсуаров. Отрицательное давление активирует односторонние вентиляционные отверстия для защиты уплотнений сифона в дренажной системе, позволяя всасывать воздух так, чтобы нужный уровень давления в дренажной системе был 7 марта 2019 г. Система солдатских свай предназначена для ограничения горизонтального движения грунт, а также конструкции и инженерные сети, которые могут находиться за стеной, до безопасных практических пределов. Технический консультант в Tech Data Advanced Solutions Indonesia. Бесшовная экструзия большого диаметра гарантирует однородность гладкости и стабильность размеров.Zip-файл AT 316 Тройник с доступом под углом 90 градусов Просмотреть подробную информацию о продукте AT 316 Загрузить. 00 новое в коробке 3 дополнительные ссылки для удлинения до 8 дюймов, 10 дюймов и 12 дюймов, размеры резки 80. 10 футов. Добавить Поделиться и загрузить семейства Revit задавайте вопросы и делитесь идеями на нашем форуме и учитесь в наших руководствах Revit Санитарные трубопроводы Revit Building Information Modeling Мы используем Revit с 2011 года, обеспечивая поддержку ряда крупных проектов в Австралии, на Ближнем Востоке, в Великобритании и США. Преимущества труб из ПНД.Использование асбестовых волокон вместо армирующей стали делает трубы переменного тока более легкими и обеспечивает соответствующую прочность. P. Содержимое является полностью параметрическим и включает данные поля COBIE для извлечения. Ремонт достигается путем сначала вырезания дефектной или поврежденной футеровки по металлу таким образом, чтобы края неизвлеченной футеровки были достаточно перпендикулярны стенке трубы или слегка подрезаны. Трубы должны быть изготовлены из нержавеющей стали марки 316 и оснащены двухкромочными уплотнениями из EPDM FPM NBR.Revit почвенная труба

hw4xec3iovqx7
qowgojupke
lqmc1hcv8
o5bguttidani
eejmzo6gfirvzx

Открытая втулка стенки резервуара для труб 50 мм, 110 мм, 160 мм, 200 мм, 250 мм

Резиновая втулка стенки резервуара для труб: 50 мм, 110 мм, 160 мм, 200 мм, 250 мм

Наши открытые резиновые втулки резервуара создают водонепроницаемое уплотнение там, где труба, по которой вода, дождевая вода или канализация проходит через стенку резервуара, предотвращая попадание влаги по длине трубы в резервуар или из него.

Подходит для труб в колодцы, резервуары для воды, отстойники и другие сборные конструкции.

Подходит для труб из различных материалов (например, ПВХ, ПЭ, чугуна, армированного волокном цемента, бетона, керамики) в компонентах колодцев или резервуарах для хранения из бетона, железобетона или пластика.

Изготовлен из качественного бутадиен-стирольного каучука (SBR) различных размеров, подходящих для вашей трубы (см. Раскрывающийся список выше).

Изготовлен в соответствии с требованиями EN 681-1 / DIN 4060 (уплотнения из эластомеров) и директивой по качеству FBS.

Серия DS LKs представляет собой компрессионное скользящее уплотнительное кольцо. Он вдавливается в отверстие и фиксируется плечом. Труба легко вставляется на место за счет клина, который центрирует трубу в уплотнении.

Гибкая природа внутренних фланцев допускает небольшое угловое и поперечное смещение труб.

Могут выдерживать большие нагрузки.

Как обеспечить водонепроницаемость трубы через стенку накопительного резервуара:

  • Выберите втулку с правильными внутренними и внешними размерами для ваших размеров трубы / отверстия (см. Таблицу ниже).
  • Очистите отверстие и вдавите уплотнение на место (на этом этапе не используйте смазку).
  • Сделайте фаску на вставляемом конце трубы.
  • Смажьте конец трубы.
  • Отцентрируйте конец трубы и вставьте его в уплотнение.

Техническая информация

Размеры уплотнения трубы резервуара в стене с открытой втулкой (см. Также изображение выше)

Размер трубы (мм) Внешний размер трубы (мм) Диаметр отверстия резервуара (мм) hj b Тип уплотнения
50 50 76 26 50 50/76
100 110 138 14 50 110/138
150 160 186 20 50 160/186
200 200 226 21 50 200/226
250 250 276 24 50 250/276

Примечание: если есть вероятность смешивания масла, бензина или топлива с водой, рекомендуется использовать уплотнения из акрил-нитрил-бутадиенового каучука (NBR).Пожалуйста, свяжитесь с нами для получения подробной информации.

Департамент здравоохранения | 6 Сантехника

В настоящее время в большинстве домов и других построек имеется около сантехники . Сантехника состоит из труб, по которым вода поступает в здание и отводятся сточные воды.

Трубы не всегда видно, так как их часто прокладывают между стенами или под землей.

Раковины, душевые, умывальники, баки для стирки и туалеты имеют присоединенные к ним металлические или пластиковые трубы, которые выходят наружу и подключаются к канализационной системе под землей.В более старых сантехнических системах могут быть фаянсовые (глиняные) трубы.

Канализационная труба — это труба, по которой сточные воды попадают в канализационную систему.

6.1 Смотровые отверстия

Смотровые отверстия (IO) — это закрытые отверстия в канализационных трубах, которые обеспечивают доступ внутрь трубы для устранения засоров. Входы-выходы обычно размещаются в трубе, где она выходит из здания, где труба меняет направление, или в регулярных точках на прямом участке трубы.Один также помещается непосредственно перед септиком, если он есть.

Если возникла проблема с водопроводом и трубы заблокированы, необходимо найти эти входы-выходы. Входы-выходы обычно отмечаются на плане сантехники здания, однако, возможно, потребуется выкопать несколько ям, прежде чем будет обнаружен вход-выход. Лучшее место для начала — снаружи стены возле заблокированного приспособления . (Унитаз, умывальник, ванна, ванна для стирки и кухонная раковина называются приспособлениями, потому что они прочно прикреплены к зданию.)

Местный практикующий врач по гигиене окружающей среды может помочь вам в поиске МО.

Начало страницы

6.2 Гидрозатвор сифона

Практически все канализационные трубы и арматура в здании имеют гидрозатвор сифона. Эти уплотнения очень важны, поскольку они предотвращают попадание газов, образующихся в канализационных трубах, в здание. Иногда приспособления имеют ввод-вывод в основании трубы гидрозатвора, что позволяет ее чистить.

Рис. 2.21: Гидравлическое уплотнение.

Существует несколько различных типов конструкции гидрозатвора сифона.Вот два из них.

Рис. 2.22: Конструкции ловушек.

6.3 Сифон с разъединителем

Сифон с разъединителем (DT) представляет собой трубу, выходящую из земли, которая закрыта решеткой для предотвращения попадания в нее мусора.

Это очень важная труба, поскольку она позволяет сточным водам выходить, если водопроводная система блокируется. Его всегда можно найти снаружи дома, чтобы вся переливная вода выходила за пределы здания.

Также очень важно убедиться, что люди в здании знают, что они не должны ничего класть в DT.Например, дети не должны бросать в него песок или мусор, а люди не должны заливать в него кулинарный жир или другие пищевые отходы.

Очень важно знать, где находится ловушка разъединителя.

Рис. 2.23: Ловушка разъединителя.

Трубы для сточных вод, идущие от ванны, умывальника или кухонной мойки, могут идти прямо к DT. Они присоединятся к DT ниже уровня решетки. Туалетные отходы никогда не попадают в DT, а это означает, что DT никогда не попадает в трубу, выходящую из унитаза.

Начало страницы

6.4 Проектирование водопровода

Это пример проекта водопровода дома, показывающий арматуру, смотровые отверстия, сифон разъединителя, S- или P-сифоны и канализационную трубу.

Рис. 2.24: Конструкция сантехники дома.

Иногда в ванной сточные воды из душа, умывальника и ванны могут стекать в центральную канализацию. Этот слив может быть сливом для душа или отдельным желобом, установленным в полу ванной комнаты, обычно называемым сливным желобом на полу .

Сточный желоб на полу в ванной, куда стекают все сточные воды из сантехники, должен идти в канализационную трубу. В этом центральном сливе будет решетка на уровне пола. Пол в ванной комнате должен быть наклонен к сливу для душа или к центральному желобу, чтобы вода не могла скапливаться.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
