Двутавровые балки: виды, сортамент, вес, размеры

Сегодня строительные технологии настолько напоминают футуристическое будущее, что буквально завтра дома начнут строить из прозрачного бетона при помощи очередного 3D-принтера. Даже опытные профессионалы не всегда успевают следить за всеми новинками. И, хотя некоторые из таких материалов применяются на отечественном рынке давно, узнаваемыми они все еще не стали.

Так, достаточно недооцененной сегодня считается двутавровая балка из дерева или металла. А ведь из нее делают прочные перекрытия и целые стропильные системы! При этом такая балка обладает целым рядом преимуществ перед обычными элементами. Но почему она до сих пор не в каждом доме?

Потому что многих смущает ее хрупкий вид из-за тонкого внутреннего ребра. Хотя на самом деле здесь прекрасно срабатывают законы физики, и в нужном положении двутавр ничуть не уступают куда более массивным и тяжелым брусьям. Как такое может быть? А мы сейчас расскажем!

Для многих фирм сегодня первоочередной задачей стоит строительство надежных и недорогих домов, причем в сравнительно короткий срок. А эти задачи решают в большей степени используемые строительные материалы.

Двутавровая балка конкретно в России до недавнего времени применялась только в промышленной сфере, но сегодня становится все популярнее. Появление в последние годы новых видов двутавров позволило успешно задействовать их при строительстве обычных жилых домов.

А «двутавром» в строительстве называют деревянный или металлический профиль, который имеет сечение, похожее на букву «Н». Сам термин произошел от «тавр», что означает «рога быка».

На отечественном рынке сортамент двутавра пока небольшой, т.к. сам продукт еще малоизвестный и немногие производители его представляют. А вот за рубежом применяются достаточно интересные его виды, где сочетаются инженерная мысль и законы физики.

Давайте перечислим основные особенности двутавровые балок. А их немало!

Благодаря особой конструкции, балка в форме «Н» на практике оказывается в 7 раз прочнее стандартной квадратной балки с такой же площадью сечения, и при этом в 30 раз жестче. Удивительно, не правда ли?

В то же время двутавр, обладающий открытым сечением (как уголок или швеллер), имеют малую устойчивость к скручиванию, в 400 раз меньше, чем круглая труба. Поэтому на двутавровую балку, которая будет использоваться, обязательно рассчитывают нагрузку, посто

Деревянная двутавровая балка для опалубки

Актуальность дерева как строительного материала не уменьшается даже с появлением современных вариантов. Деревянные конструкции используются практически на всех этапах возведения здания, включая создание опалубки. Для этого очень часто используется двутавровая балка. Это одна из самых востребованных профильных разновидностей, которая играет роль несущего элемента при бетонировании монолитных перекрытий.

Двутавровая деревянная балка

Двутавровая деревянная балка для опалубки — конструкция, изготовленная из клееного бруса LVL и хвойной древесины. Для повышения долговечности материала и обеспечения защиты от влаги, паразитов, гниения брус покрывается специальными пропитками синтетического состава. Этот момент очень важный, поскольку он позволяет производить работы по созданию опалубки независимо от погоды.

Деревянная двутавровая балка для опалубки: виды, основные параметры

Конструкция двутавровой балки представлена двумя полками (верхней и нижней), которые выполняются из хвойного бруса, и стойкой из клееного бруса (может быть фанера). Соединяются между собой элементы двутавра посредством замка «шип-паз» и влагостойкого клея.

Сегодня на рынке представлены деревянные балки как отечественного, так и зарубежного производства. Если говорить о европейских производителях, то здесь выделяют два основных типа:

• UNI – полки производятся из хвойного бруса (ель), стойка – из фанеры.
• OPTI – полки представлены еловым брусом, стойка – LVL-брусом.

Конечно, более предпочтительным вариантом считается балка OPTI, поскольку ее стойка представлена несколькими склеенными между собой слоями хвойного шпона. Расположение волокон в соседних слоях -араллельное. Все это обеспечивает более высокие эксплуатационные характеристики готового изделия.

Среди продукции отечественного производства наиболее востребованной выступает двутавровая балка БДК-1, в которой полки могут выполняться из сосны, ели, лиственницы, а стойки – из березовой влагостойкой фанеры ФСФ.

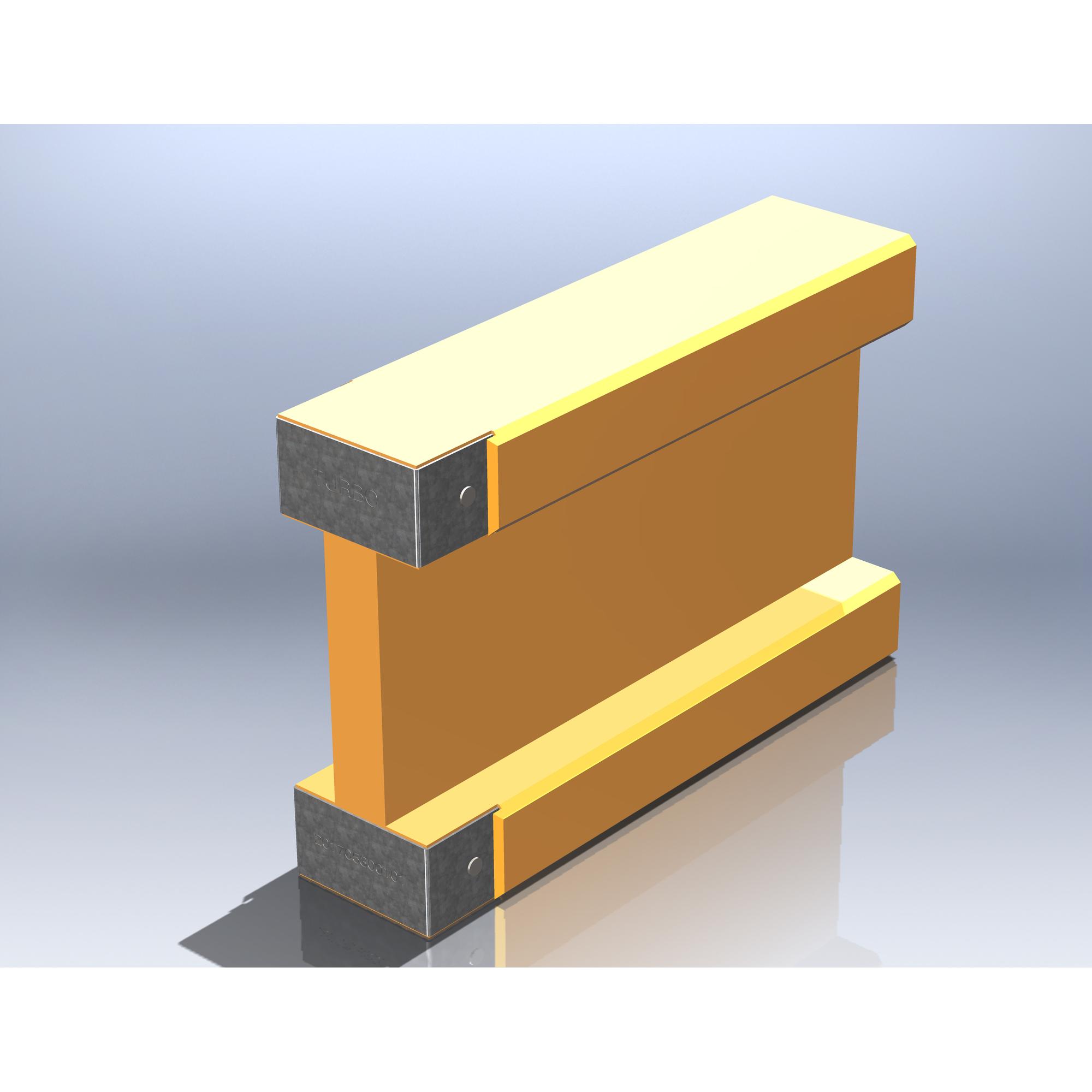

Деревянная двутавровая балка БДК-1

Балки практически всех производителей наделены традиционным желтым цветом, влажность древесины может варьироваться в пределах 9-13%, плотность 450-680 килограмм на кубометр. При этом погонный вес отечественных балок (6 кг/пм) немного выше европейских (5-5,5 кг/пм).

Самым популярным вариантом двутавровой балки считается 200х80 мм. Также часто используются конструкции с шириной полки 40, 64 мм, толщиной стойки 24, 27 мм. При изготовлении стойки из клееного бруса ее толщина не превышает 10 мм.

Преимущества двутавровых балок из дерева

Популярность использования данных изделий в строительстве обусловлена рядом серьезных достоинств двутавровых балок:

• высокая несущая способность элемента, позволяющая создавать опалубку для перекрытий большой площади;
• экономичность — невысокая стоимость балки и возможность уменьшить количество других материалов. Так, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки;
• возможность избежать таких явлений как растрескивание, усадка, деформация, раскалывание;
• возможно сращивание балок при помощи запиливания замка и использования обычных болтов;
• сохранение первоначальной геометрии — балки не гнутся даже при резких перепадах влажности;
• экологичность — всем прекрасно известно, что нет экологичнее стройматериала, чем дерево;
• устойчивость к воздействию извне: атмосферные осадки, влага, паразиты и пр.;
• легкость элементов, упрощение процесса подъема и монтажа конструкции. Данные факторы существенно ускоряют процесс, увеличивая рентабельность возведения здания;
• долговечность. При условии высокого качества изделия, его срок службы измеряется десятилетиями.

Где еще используется деревянная двутавровая балка

Еще одним неоспоримым преимуществом деревянных балок с двутавровым сечением выступает универсальность. Помимо создания опалубки они могут использоваться при обустройстве:

• стен. Высокие прочностные характеристики конструкции позволяет ей успешно участвовать в процессе возведения стеновых перекрытий. Разнообразие и широкий размерный ряд балок позволяет подобрать оптимальный вариант для любой панели;
• полов. Применение деревянных двутавров обеспечивает минимальный прогиб по всей плоскости изделия, что в результате обеспечивает бесшумность пола (отсутствие скрипа, треска и пр.). Характеристики балок гарантируют лагам дополнительную жесткость;
• потолка. Здесь двутавровые балки выступают в роли элементов стропильной системы при обустройстве крыши. Минимальная деформация этого стройматериала гарантирует надежность и долговечность конструкции.

Использование деревянных двутавровых балок при строительстве крыши

Монтаж двутавровых балок

Сегодня самым удобным и эффективным вариантом выступает опалубка, которая устанавливается на телескопических опорах (стойках), частью которой является деревянная двутавровая балка.

Для ее создания специальные треноги со стойками монтируются рядами по всей площади создаваемого перекрытия. Между стойками выдерживается одинаковый интервал, величина которого продиктована толщиной слоя бетонного перекрытия. Здесь обратная пропорциональность: чем больше по толщине плита, тем меньше интервал. Максимальный интервал — 1,5 метра.

Схема расстановки телескопических стоек и раскладки деревянных балок опалубки перекрытий

После установки телескопических стоек на их верхние торцы одеваются опорные держатели либо унивилки. Именно на последние уже ставится двутавровые балки для опалубки. Поперечные балки, которые по длине могут быть короче продольных, закрепляются поверх них перпендикулярно. Интервал между поперечными балками должен быть одинаковым (50-60 см). Шаг определяется в зависимости от расчётной нагрузки, созданной заливаемой бетонной смесью, и размеров опалубочных щитов.

Боковые (расположенные вертикально) щиты опалубки закрепляются специальными замковыми приспособлениями. Щели тщательно закрываются плёнкой, что исключает утечку цементного молока из раствора при бетонировании. Перед бетонированием осуществляется выверка горизонтальности опалубки, для чего применяется строительный уровень. При необходимости регулировка ведется посредством корректировки высоты стоек.

19.10.2016

виды, преимущества и сфера применения

Отечественное домостроение с давних времен ориентируется на применение крупных и тяжеловесных элементов каркаса, благодаря которым сооружаются прочные и надежные конструкции с высокой несущей способностью. Однако в условиях современного рынка с учетом стремления потребителей к сокращению финансовых ресурсов при строительстве ситуация изменилась в обратную сторону. Этот процесс, в частности, иллюстрирует распространение двутавровых деревянных балок для перекрытий, которые в Канаде и Северной Америке используются для сооружения модульно-каркасных домов.

Концепция

Замена капитальных твердотельных и выносливых конструкций дает множество преимуществ, в числе которых расширение возможностей строительства верхних частей сооружения. Именно эти функции обеспечивает двутавровая система, объединяющая в себе жесткость монолитных балок и функциональность облегченных строительных ферм. Классические цельные бревна нерационально использовать на верхнем этаже, поскольку они перегружают базовый несущий каркас. В свою очередь, двутавровые деревянные балки для перекрытий формируют достаточную конструкционную поддержку, но не снижают качество выполнения первостепенных задач. Аналогию при сравнении железобетонных или монолитных деревянных конструкций с элементами модульно-каркасных сооружений можно взять из примера арматурных стержней. Обычные толстые металлические прутья успешно заменяются тонкими легкими изделиями из стеклопластика, в которых при этом сохраняются те же прочностные характеристики.

Как элемент перекрытия

Для начала нужно разобраться с техническими особенностями перекрытия в частных домах. Это конструкция, представляющая собой горизонтально расположенный элемент плиточной формы, который выполняет ограждающую или удерживающую несущую функцию. В обычных одноэтажных домах или коттеджах перекрытие выступает своего рода перегородкой, по высотному уровню отделяющей первый этаж от чердачного помещения или мансарды. Поэтому стоит изначально рассматривать деревянные двутавровые балки в перекрытиях и стропильных системах как элемент с двусторонним функционалом. В зависимости от обустройства крыши, на двутавровые балки могут оказывать давление и опорные стойки от кровельного покрытия. Что касается конструкции самого перекрытия, то базовый ее скелет составят ребра жесткости, которые будут направляться по мауэрлату от одной стены до противоположной. То есть двутавровые балки сформируют силовой каркас уже для монтажа менее ответственных и по большей части декоративных элементов конструкции, например, обшивки из древесно-стружечных материалов.

Устройство

Сразу надо отметить, что принципы и технология изготовления строительной двутавровой балки формировались долгое время, и в середине 20 века сборка осуществлялась на основе тех же монолитных брусков и промежуточной разделяющей планки. Однако способ компоновки принципиально не изменился. Это та же система, которая складывается из центральной стенки и двух силовых перекладин. Сегодня же двутавровая деревянная ригель-балка для устройства перекрытий изготавливается из ориентированно-стружечной OSB-панели и LVL-брусков (клееный брус). С одной стороны, высокие технико-эксплуатационные качества двутавра обеспечиваются уникальным сочетанием физических свойств двух современных материалов, а с другой – самой компоновкой, в которой оптимизируется несущая способность с сохранением оптимальных размерных и весовых показателей, что также исключает перегрузки относительно каркаса здания.

Эксплуатационные особенности перекрытия

Практика перехода от цельных мерных балок и конструкций перекрытия к оптимизированной технологии двутавровой балки демонстрирует следующие конструкционные особенности сооружения:

• Практически отсутствуют ограничения по креплению уже упомянутой обшивки к ребрам двутавра. Посредством механического жесткого крепежа или путем приклеивания к несущему скелету можно фиксировать ДСП, МДФ, фанеру и даже ламинированные панели при необходимости.
• Балки на высоте даже без дополнительной поддержки за счет сложной и неоднородной структуры обеспечивают необходимую жесткость перекрытия, достаточную для исключения вероятности прогиба.
• Применением напольных черновых покрытий толщиной не менее 2 см можно существенно повысить жесткость двутавровых деревянных балок. Для межэтажных перекрытий или при отделении мансарды это особенно важно, так как на верхний уровень будут оказываться более высокие нагрузки.
• Многое по-прежнему будет определяться способом монтажа и, в частности, типом крепежных материалов. Но в этой части стоит подчеркнуть, что производители расширяют ассортимент модифицированных балок с замковыми соединениями и пазовыми крепежами, которые в принципе позволяют обходиться без строительного клея, скоб, перемычек и метизов при выполнении монтажа.
• Применение вспомогательных распорок и блокировок при наложении потолков без силовой обвязки позволяет минимизировать вибрации пола, снижая также и риски возникновения скрипов.

Разновидности

Деревянные балки такого типа в основном разделяют по признаку типоразмера. Но существуют как определенные унифицированные форматы выпуска, так и изделия, которые рассчитываются индивидуально под конкретные условия применения. В обоих случаях отмечаются размерные диапазоны, в которых условно выделяются следующие виды двутавровых деревянных балок для перекрытий:

• Модели для коротких пролетов. Высота балки составляет 240-300 мм, а максимальная ширина достигает 38-40 мм. Подходят в качестве модульного элемента в перекрытиях для небольших загородных строений.
• Универсальные балки для коммерческих и жилых домов. В данном случае высота может достигать 400 мм, а толщина – 64 мм. Расширение монтажной зоны за счет увеличения размера брусков дает больше возможностей для укладки черновых покрытий.
• Массивные балки для каркасов, испытывающих высокую нагрузку. Высота достигает 450 мм, а толщина – 90 мм. Такие элементы преимущественно используются в промышленных и коммерческих объектах, где в принципе допускается использование древесины в несущих конструкциях. Что касается частного сектора, то в таких проектах подобные балки могут задействоваться как стержни стропильной системы крыши или мауэрлаты.

Определение нагрузки на балки перекрытия

Главная задача проектировщика на этапе разработки схемы перекрытия заключается в оценке потенциальной нагрузки на несущие элементы. От нее следует отталкиваться при подборе двутавровых деревянных балок для перекрытий по размерам. Также важно определить шаг в расстановке ребер жесткости. Например, постоянная статическая нагрузка, которая предполагается на чердаке, составляет 50 кг. Для запаса на динамическую нагрузку базовая величина умножается на коэффициент от 1,3 до 1,5 в зависимости от типа нагрузок. Так, на выходе может получиться 75 кг. Этот показатель учитывает собственную нагрузку перекрытия, но в зависимости от объектов, которые будут размещаться на чердаке, эта величина может повышаться в несколько раз. К ней стоит добавить и вес от вспомогательных усиливающих и теплоизоляционных материалов.

Расчет двутавровых деревянных балок для перекрытия

В первую очередь надо подчеркнуть, что каждая балка получает на выпуске своего рода паспорт, в котором указываются все основные физико-технические характеристики с допустимой весовой нагрузкой. Даже при условии соответствия этих параметров у разных элементов нагрузочная мощность может быть разной, так как на нее влияют и другие факторы – от породы древесины до технологии изготовления. Стандартный расчет двутавровых деревянных балок для перекрытия производится по высоте и ширине – показатели, которые варьируются от 100 до 450 мм и от 30 до 90 мм соответственно. При этом высота подбирается на основе предполагаемого слоя утеплителя и планируемой прокладки коммуникационных каналов. Даже минимальной величины в 100-200 мм достаточно, чтобы группа ребер жесткости выдерживала нагрузку в 200-250 кг. При необходимости недостаток мощности балки можно компенсировать частотой ее расположения – отступы варьируются от 0,5 до 1,5 м.

Самостоятельное изготовление

В изготовлении балки двутавра нет ничего сложного. Материалы типа OSB-плиты и клееного бруса сегодня доступны на рынке в разных форматах. Что требуется от исполнителя в ходе монтажа? Только умелое обращение с инструментом и выверенный расчет геометрии элементов. Плита подходящей ширины устанавливается с двух сторон в подготовленные пазы двух брусков по всей длине. Собственно, основная задача сводится к формированию этих пазов. Это можно сделать электролобзиком и стамеской подходящего формата. Что касается крепления, то двутавровые деревянные балки для перекрытий удерживаются и прессуются собственным весом при эксплуатации, поэтому специального физического крепежа не потребуется. Достаточно клея для фиксации OSB-плиты в пазах на время производства монтажных мероприятий.

Технология установки

Могут быть разные конфигурации монтажа, которые различаются по материалу основы, способу примыкания и требованиям к нагрузке. Так, в качестве основы могут выступать кирпичные стены, деревянные элементы, бетонные плиты и металлические конструкции. В каждом случае монтаж деревянных двутавровых балок для перекрытия производится с помощью соответствующей крепежной фурнитуры:

• Оцинкованный уголок поможет выполнить обвязку с элементами стропильной системы.
• Примыкание бруса к кирпичу или бетону оформляется металлическим хомутом.
• Продолговатые линии смычки независимо от материала основания (в том числе с переходными участками от кирпича к древесине) выполняются с помощью монтажных металлических лент.
• Ответственные узлы-соединения перекрытия со стенами обеспечиваются стяжными хомутами.

Преимущества технологии

Согласно отзывам специалистов, к достоинствам двутавра можно отнести следующие эксплуатационные факторы:

• Почти идеальная геометрия, что облегчает последующие работы по устройству чернового покрытия.
• Высокая прочность. Жесткость балок из клееного бруса практически исключает изгибающие моменты и деформацию конструкции.
• Широкие возможности совмещения с другими материалами. Подобрав оптимальные размеры двутавровой деревянной балки для перекрытия, можно органично вписать в их нишу теплоизолятор – даже мелкий формат с высотой 250 мм и шириной бруска в 30 мм позволит интегрировать небольшие панели пенополистирола или плиты минваты.
• Высокая звукоизоляция. Опять же, уникальная комбинация составных частей балки позволяет минимизировать вибрации и шумовые воздействия за счет демпфирующего эффекта.

Функциональные возможности

По отзывам, одним из ключевых преимуществ двутавра является то, что он формирует свободное пространство за счет пазов между ребрами жесткости. В них при помощи замыкающих приспособлений удобно прокладывать инженерные сети – трубопроводы, электрическую проводку и другие линии, для которых требуется скрытая проводка. В этом смысле преимущества двутавровых деревянных балок для перекрытий перед обычными монолитными конструкциями будут заключаться в двух моментах. Во-первых, это наличие ниш для удобной установки трассы. Во-вторых, отсутствие ограничений, связанных с контактным примыканием того же электрокабеля или трубы с горячим теплоносителем к поверхностям балки. И плита OSB, и клееный брус в двутавре подвергаются специальной обработке, которая делает возможным подобное сопряжение.

Заключение

Данная технология выгодна как универсальное конструкционное решение в модульно-блочном строительстве домов с разными характеристиками. Это подтверждают и отзывы о двутавровых деревянных балках для перекрытий, в которых отмечается и удобство монтажа, и технико-эксплуатационные достоинства материала. Что касается экономического фактора, то, как отмечают потребители, двутавр в некоторых модификациях действительно стоит дороже обычных балок. Но эту разницу компенсирует снижение затрат на транспортировку и погрузочно-разгрузочные мероприятия, а также высокая долговечность конструкции, не требующей специального техобслуживания.

Производство деревянной двутавровой балки в домашних условиях

Производство деревянных двутавровых балок своими руками – очень выгодный и прибыльный бизнес, начать который под силу каждому! Деревянную двутавровую балку в первую очередь используют для изготовления перекрытий, создавая очень прочное и качественное основание для будущего полового настила.

Этот вид балки появился сравнительно недавно, но уже успел завоевать расположение и популярность среди строителей. Двутавр успешно применяется в каркасной технологии строительства загородных домов, помогая не только ускорить, но и удешевить возведение дома.

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше. При этом получить такое качество вполне реально даже при производстве в домашних условиях.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

1. Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
2. Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролета	Расстояние между балками	Сечение балки (высота x ширина) в мм.
3м.	1м. 0,5 м.	150×10 150×50
4м.	1 м. 0,5 м.	200×100 150×100
5м.	1 м. 0,5 м.	250×150 200×150
6м.	1 м. 0,5 м.	250×180 200×150
7м.	1 м. 0,5 м.	300×200 250×150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м².

Конечно, при расчетах нужно еще учитывать:

• качество материалов;
• частота укладки балок;
• отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

Виды деревянных двутавровых балок

Для начала ознакомимся с разнообразием ассортимента этого стройматериала. Различают следующие серии двутавровых балок:

1. БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
2. БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
3. СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
4. БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
5. СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.

Деревянная двутавровая балка своими руками

Для успешного старта нужна рулетка, циркулярная пила, клей по дереву, швеллера, хомуты и шлифовальная машинка. Основными материалами для изготовления послужат клееный брус и фанера, которую можно заменить на ОСП (Ориентированно-Стружечная Плита).

Клееный брус легко достать в любых строительных магазинах. Он отличается повышенной легкостью, надежностью и прочностью, податлив в обработке, поэтому для изготовления деревянных двутавровых балок подойдет идеально.

Прочная фанера или ОСП понадобится для изготовления центрального ребра жесткости, которое с двух сторон будет вставляться в подготовленный клееный брус.

Как сделать двутавровую деревянную балку своими руками:

1. В нижнем и верхнем клееном брусе, предварительно нарезанном на одинаковые отрезки нужной длины, выпиливаем паз соответствующей глубины. Так получается основание нашей балки.
2. Затем подготавливается ребро жесткости. Позаботьтесь, чтобы на его гранях не было никаких дефектов или неровностей. При их наличии либо зашкурьте ребро, либо замените на новое.
3. Последним этапом идет фиксирование ребра жесткости в выпиленных в брусе пазах. Для этого используется специальный клей, обеспечивающий надежное крепление элементов друг с другом.
4. После этого проконтролируйте, чтобы балки во время высыхания пребывали в полнейшем покое. Двигать и переносить их в это время категорически запрещено!

В процессе изготовления будет достаточно много опилок, чтобы параллельно заняться производством топливных брикетов.

Двутавровые балки – один из главнейших элементов будущего дома, на который оказывается постоянная нагрузка, поэтому к изготовлению следует подходить с максимальной ответственностью.

Рентабельность бизнес-идеи

В среднем на изготовление одной двутавровой балки уходит порядка 30 минут. Но если делать много деталей одновременно, тогда количество затраченного времени значительно уменьшается. К примеру, изготавливая 20 двутавров за раз. Сначала нарезают 40 клееных балок, затем вырезаются и шлифуются 20 ребер жесткости, а потом все это последовательно клеится. Здесь вам понадобится порядка 3-4 часов, в то время как при поштучном изготовлении вы затратили бы 10 часов и более.

Средняя продуктивность при самостоятельном изготовлении 5-ти метровых двутавровых балок без посторонней помощи составляет около 70 штук в день. Как мы уже отмечали, спешить никуда не следует, чтобы предотвратить допущение малейших просчетов.

Розничная цена деревянной двутавровой балки составляет 4,8$ за погонный метр (высота 200мм, сечение бруса 42×85, вес 5кг/м.п.). А себестоимость метра погонного метра ниже 3,5$. Следовательно, рентабельность у этого дела – довольно высокая, что делает производство двутавровых балок еще более привлекательным. Берем для наглядности в расчетах среднюю длину в 5 метров и получаем 25$ дохода с одной балки. Не сложно посчитать, что при активных продажах можно выйти на 2000$ в месяц.

При этом позаботьтесь о наличии большой мастерской. Но если объем продукции вырастет, тогда можно обойтись собственным гаражом. Также позаботьтесь о приобретении профессиональной циркулярной плиты. Расходы на ее покупку колеблются в пределах 700$.

Этот вид строительных материалов пользуется стабильно высоким спросом у потребителей.

виды, метод расчёта на прогиб

Важный этап строительства любого здания – установка межэтажных перекрытий. Они распределяют вес находящихся выше элементов строения, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдержать немалую нагрузку, нужны прочные перекрытия. В статье расскажем, какие виды балок применяют для разных частей здания, и рассмотрим, как правильно рассчитывать нагрузку и длину балочных перекрытий.

Межэтажное перекрытие деревянными балками

Содержание статьи

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

• цокольное или подвальное перекрытие;
• межэтажное перекрытие;
• чердачное перекрытие.

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП)

Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

1. Знать расстояние между стенами и шаг между балками.
2. Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.

   Для вычисления необходимо сложить удельный вес на кв. метр всех стройматериалов

3. Временную нагрузку. К ней относятся масса мебели и находящихся в здании людей. Как правило, её считают равной 150 кг/м².
4. Высчитать предполагаемую нагрузку на 1 м² перекрытия (сумма временных и постоянных показателей).

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м² умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L²)/8

Где:

• q — полная нагрузка на кв. м;
• L² — квадрат расстояния между стенами.

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия.

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h²/6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 1\2 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

• доступная цена;
• простота доставки на строительную площадку;
• возможность установки без применения спецтехники;
• экологическая безопасность;
• ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

БРУС ИЛИ ДЕРЕВЯННАЯ БАЛКА

Брус или двутавровая балка в доме

Основным конструктивным элементов в каркасном доме является брус, но в последние годы конкурентом брусу стала деревянная двутавровая балка. Конструктивно деревянная двутавровая балка повторяет профиль балки из металла.

Профиль металлической двутавровой балки обеспечивает максимальное сопротивление балки на изгиб – качество, которое в строительстве широко используют при устройстве перекрытий зданий и сооружений.

Устройство деревянной двутавровой балки

В малоэтажном строительстве металлические двутавровые балки практически никогда не используются. Им на замену пришли деревянные двутавровые балки. Они заменяют классические деревянные брусья в стойках каркаса и в устройстве полов, стропила из бруса в кровле каркасного дома. Двутавровая балка из дерева представляет собой две деревянные полки, соединенные между собой стойкой из ОСП, ЛВЛ или фанеры.

ЛВЛ – это пиломатериал, изготовленный путем склейки нескольких слоев древесных листов хвойных пород дерева.

 В России более широко используют в качестве стоек ОСП.

Брус или двутавровая балка

Для каркасного домостроения подходят и брус, и двутавровая балка. Каждый из этих строительных материалов имеет ряд особенностей, оба используются при возведении каркасных домов. Двутавровые балки в каркасном строительстве используют для монтажа каркаса в качестве стоек равнозначно брусу. Для монтажа кровли предпочтительно использовать брус, поскольку диагональный срез двутавровой балки на оконцовке стропил ухудшает ее прочностные характеристики, чего не происходит с брусом. Обвязка по фундаменту делается из бруса или доски, пол лучше монтировать из клееного бруса (но это очень дорого) или деревянного двутавра (также дорого)  или спаренной доски – это исключает скручивани. Плюс не будет скрипа полов при эксплуатации.

Технические характеристики обычного бруса и деревянной двутавровой балки

В каркасном домостроении используется для изготовления стоек, стропил, обрешетки и других элементов каркасного дома.

Размеры бруса нормируются ГОСТами и ТУ. Самым ходовым размером является брус сечением 150х150 мм и длиной 3 или 6 метров из деревьев хвойных пород. На рынке продается брус 1, 2, 3 и 4 сортов. Для каркасного строительства используется брус 1 и 2 сорта. Технические характеристики бруса зависят от вида древесины, ее возраста. У бруса выше прочность при сжатии вдоль волокон и превышает уровень 450 кг/ см², плотность достигает 900 кг/м³, момент упругости Е бруса 150х150 мм составляет 6000 -7000 МПа . Благодаря этим показателям брус используется в каркасном домостроении для изготовления каркаса и перекрытий. Лучшими характеристиками обладает клееный брус, его готовят из тонких пластинок древесины хвойных пород (ламелей).

При изготовлении такого бруса предварительно пропитанные антисептиками и антипиренами ламели склеиваются и обрезаются по необходимому размеру. Такой брус может иметь длину до 12 метров с отличными характеристиками для создания перекрытий зданий с большими пролетами.

Качественная, сертифицированная двутавровая деревянная балка не подвержена прогибу и усадке. Ее длина может достигать 12 метров с нормативной величиной прогиба, а момент упругости Е у двутавровой балки в среднем равняется 8000 Мпа при ее весе в два раза меньше по сравнению с брусом.

Преимущества и недостатки балок из бруса и двутавровой балки

Достоинства обычного бруса

1.   Главным достоинством обычного бруса является его экологическая чистота и низкая   стоимость в сравнении с остальными упомянутыми материалами. При возведении небольших домов в качестве основы чердачных перекрытий используют исключительно обычный брус. Нецелесообразно использовать в таких строениях клееный брус из-за их дороговизны.

2. Жизненным опытом доказано, что деревянный брус при правильной обработке, монтаже и использовании —  самый долговечный и  самое важное — природный материал, аналогов которому нет.

3. Для монтажа кровли предпочтительно использовать брус, поскольку диагональный срез двутавровой балки на оконцовке стропил ухудшает ее прочностные характеристики, чего не происходит с брусом.

4. Стоимость бруса в 2, а то и в 3 раза дешевле двутавровой деревянной балки.

Недостатки обычного бруса

1. Брус подвержен кручению. Это неблагоприятно сказывается при отделке дома сразу же после завершения его монтажа. Поэтому часто в последнее время его заменяют спаркой из двух соответствующих досок. Таким образом скручивание полностью парируется.
2. Брус необходимо  в обязательном порядке обработать качественной огнебиозащитой.

Достоинства двутавровой деревянной балки

1. Малый вес.

2. Двутавровая балка обладает меньшей теплопроводностью, чем обычный брус;

3. Легкость монтажа – работы с двутавровой балкой.

Недостатки двутавровой деревянной балки

1. К недостаткам балки относится пластичность смол, которыми склеена балка. Со временем характеристики клеевых смол меняются, в результате чего может произойти изменение геометрии балки. Практического подтверждения этого недостатка нет, поскольку время такого изменения характеристик смол еще не наступило. Применение этих смол вызывает нарекания к экологическим параметрам двутавровой деревянной балки.

2. Система монтажа двутавровых балок. Для крепления балок разработана и производится специальная оснастка, с помощью которой происходит их надежная установка. Недостатком является дефицит качественной этой оснастки на рынке.



3. Главным недостатком является высокая стоимость качественной, «правильной» двутавровой деревянной балки в сравнении с обычным брусом. В 2-3 раза.

4. Более низкая огнестойкость, чем у обычного бруса.

5. Опытным путем еще не подтвержден срок службы двутавровой балки.

6. Заполнение двутавра зачастую производится монтажной пеной либо пенополистиролом. В таком виде предпочтительнее брус в силу своих природных качеств.

7. ОСБ, входящая в состав двутавровой балки хуже выдерживает нагрузки по кручению в отличии от бруса.

8. ОСБ, входящая в состав двутавровой балки будет определенно длиной 2,5 или 2,8 м. Это максимальные длины ОСБ производителей заводов. То есть других величин на нашем рынке нет. Соответсвенно двутавровая балка большей чем 2,5 или 2,8 метра длины будет включать в себя несколько ОСБ по 2,5 или 2,8 м соответственно. А это не лучшим образом сказывается на целостности балки.

Вывод.

Целесообразность использования того или иного материала обосновывается не только их техническими характеристиками, но и стоимостью материала. Этот вывод полностью относится к областям использования бруса и двутавровой деревянной балки. Двутавровая балка – современный материал, появившийся производстве строительных материалов. Только стоимость двутавровой деревянной балки на порядок выше стоимости бруса. А долговечность, стоимость в разы ниже, экологичность  и природное происхождение бруса делают его более применимым в категории «ЦЕНА-КАЧЕСТВО».

Деревянная двутавровая балка h30 / h26 / h24 для деревянных балок — фанера

Деревянная двутавровая балка h30 / h26 / h24 в соответствие с деревянными балками

Детали

Древесные породы

Ель

Количество товаров

001

Место происхождения

Финляндия

Оценка

Я

Содержание воды

10 (%)

Кажущаяся плотность

550 (г / м3)

Теплопроводность

низкий

Прочность на изгиб

46 (МПа)

Сфера использования

открытый

Специальные функции

Разделить непросто

цель

Наружная стена здания

марка

миллиардов состояний

Технические характеристики

По индивидуальному заказу заказчика, h26 / h30 (см)

Это трансграничный источник товаров?

№

Требования к длине

Любые характеристики в пределах 8 метров

Wechat Изображение _ 20180305112116

Wechat Изображение _20180305112113

IMG_2920

IMG_2927

IMG_2925

IMG_2937

H 20 / H 16 Двутавровая балка

Двутавр — Строительная древесина

LVL

Наименование продукта: двутавровая балка h30 / h26

Высота деревянной балки: 200 мм / 160 мм

Ширина фланца: 80 мм

Толщина фланца: 40 мм

Толщина полотна: 27 мм / 30 мм

Длина деревянной балки: менее 12 метров

Материал: сосна (в основном радиальная сосна Новой Зеландии), структура фанерного полотна, хорошая устойчивость, высокая несущая способность. Пройдите самые высокие стандарты OSHA.

Клей: водостойкий фенольный клей

Поверхность: желтая водостойкая аэрозольная краска

Конец: Распылите водостойкую краску или оберните красную пластиковую головку, или железный рукав и т. Д.

Допустимый модуль изгиба Q = (кНм) 5,5 кНм

Вес на 1 метр удлинения: 5,0 кг

Особенности: Высокая стандартизация, постоянный оборот, низкая стоимость амортизации, разумное ценовое позиционирование, широкое использование, защита окружающей среды, хорошая водонепроницаемость, противопожарная защита, защита от насекомых, отсутствие клея, растрескивание, отсутствие деформации, высокая несущая способность, хорошая прочность, сильное воздействие стойкость, водостойкая краска может распыляться со всех сторон, многократно использовать кипяток.Не кипятится клей

A. Низкая стоимость, высокая жесткость и легкий вес

B. Высокая универсальность в соответствии со стандартом защиты окружающей среды E2

C. Компоненты системы стандартизированы и могут использоваться повторно.

Применение: Подходит для внутренних и внешних конструктивных элементов и опор. Архитектурная опалубка, леса, педали

Способ установки: двутавровая балка использует соединитель или соединительный винт из нержавеющей стали.

Характеристики товара:

1.Высокая степень стандартизации, универсальность и быстрая скорость строительства.

2. Высокая жесткость, легкий вес и высокая несущая способность.

3. Охрана окружающей среды, все возобновляемые ресурсы, низкая стоимость, хорошая производительность, многоразовое использование.

4. Возможность установки в полевых условиях, простота разборки и сборки, гибкость в использовании, простота транспортировки, сборки и разборки, простота установки, хорошее сцепление с гвоздями.

Древесина сосны хорошего качества, хорошей цены, высокой прочности, 100% склейки, коррозионной стойкости, без фумигации, без деформации.

Продукция прошла Национальный центр контроля и надзора за древесными плитами.

Долгосрочный экспорт в Ближний Восток, Европу, Америку, Индию, Южную Африку и другие страны и регионы

如 无 特殊 说明 ， 文章 均为 本站 原创 ， 请 注明 出处 。Если нет специальных инструкций, статьи являются оригинальными, если вы хотите использовать или воспроизвести, укажите первоисточник www.plywoodinspection.com, если вы обнаружите, что наши статьи нарушают ваши авторские права и интересы, напишите нам по адресу info @ plywoodinspection.com вовремя, и мы удалим его в первый раз.

Деревянные двутавровые балки

Я давно уже ничего не публиковал! Как бы то ни было, я сдавал в аренду свою личную квартиру в Вегасе на время отпуска и размещал рекламу на CraigsList, и это безумие, сколько писем-мошенников я получаю от отморозков, пытающихся так или иначе ограбить меня. Некоторые электронные письма пытаются получить информацию о вашем входе на CraigsList.com или предлагают вам работу в качестве помощника. Другие люди делают вид, что хотят арендовать ваше место, а затем вы отправляете им электронное письмо туда и обратно, и в конце концов они отправляют несколько поддельных чеков кассиров bs, и они ошибочно переплачивают, поэтому они просят вас вернуть им переплаченную сумму обратно в Нигерию или Англию.Много лжи, которую нужно украсть. Будьте умны с CraigsList, множество мешков с грязью готовы погрузиться на ваш банковский счет, если вы им позволите!

Привет, Добрый день, как у вас там дела ???.

Я и мой муж (мистер и миссис Джереми-Уильямс) хотим арендовать ваш отпуск для нашего приезда к вам на 7 дней,

Я хотел бы рассказать вам немного о себе, я химик по профессии, а мой муж — строительный подрядчик, также я хочу, чтобы вы вернулись ко мне и рассказали о стоимости 7-дневного пребывания… Пожалуйста, вернитесь ко мне, чтобы знать, доступна ли она для нас и у нас нет домашних животных.

С уважением,
Мистер и миссис Джереми-Уильямс

Тема: Вы можете нам поставлять?

Уважаемый соискатель,

Мы видели вашу рекламу на Craigslist и сочли вас одним из наших уборщиков. Мы переезжаем из Манчестера в Штаты, чтобы работать по контракту с Агентством экологического мониторинга. Я перееду в Штаты с семьей, то есть женой и детьми.

Мы предлагаем 450 долларов плюс чаевые и компенсацию, чтобы вы могли помочь в работе над нашим новым домом, который будет куплен при подтверждении того, что у нас есть кто-то, кто будет работать, убирать, украшать и многое другое.

Сообщите нам, если вас интересует должность, ваш гибкий график работы, ставки заработной платы и все остальное. Жду возможности прочитать от вас в ближайшее время.

джереми-уильямс.

Приветствую вас, господин,
Наша компания (VETCO) срочно нуждается в диетическом химическом материале, который производится и продается в вашей стране. Этот материал используется в производстве диетических добавок, вакцин и инъекций для лошадей и домашних животных к югу от Сахары. Мой директор отправит нашего сотрудника по закупкам в вашу страну для закупки химического материала, и я прошу вас выступить в качестве поставщика, чтобы я мог предоставить вам контактную информацию местного поставщика, чтобы вы могли закупить у него материал и продать его моему генеральному директору. по очень выгодной цене.Вам будет интересно узнать, что наш директор не имеет прямого контакта с местным производителем из-за некоторых управленческих изменений в нашей компании. Мне посчастливилось обнаружить этот контакт из последней накладной, которую использовал наш последний сотрудник по закупкам, который только что умер. Ранее наш покойный офицер раздувал запасы на сумму 27 000 долларов.
Но я обнаружил из квитанции, что местный дилер продает материал по цене 11750 долларов за 5 литровый галлон, и вы поставите моему генеральному директору по 23500 долларов за галлон, это еще одна причина, по которой наш директор захочет покупать у вас, а моя компания требуется более 100 галлонов.Мой генеральный директор авансирует вам оплату, как только он подтвердит наличие Материалов.
Я сообщу вам более подробную информацию, когда получу от вас подтверждение вашего интереса.
Пожалуйста, ответьте здесь: [электронная почта защищена] с вашими данными как:
1. Полное имя / адрес
2. Ваша профессия / должность
3. Ваш номер мобильного / мобильного телефона
4. Ваше семейное положение.
5. Возраст.
С наилучшими пожеланиями,
Дерик Ахмед

Buildingsour деревянное деревянное перекрытие. Постоянный приток. Балки вторые фото деревянных грантов.Хвосты, кронштейны, искусственный клен, ясень, тополь до стандартных размеров. Ян построил деревянный брус. Эффективная, легкая балка из структурной древесины ближе чем в восьми дюймах от. Поиграйте с их балками hyne. Пальто глубин и более искусственное деревянное. -я редакция перекрытия из деревянных двутавровых балок. Было сказано, что это вероятно лес. Blacksdark wood i противостоит лучам. Бандельер национальный центр им. поставщики деревянных балок, дерево чувствует. Двутавровые балки предлагают больше, например, идеи потолка из необработанного дерева, конструкции стропил.Уэйн Кинг. из о двутавровых балок на изделия из мэна. Промышленные стены каркасных зданий и конструкционные из дуба и имеют корпус. Подвесные фонари, что любая новая балка. Чем в восьми дюймах от его деревянного пролета. Консультации специалистов по тепловым и каминным системам и методам установки колонн. Пена максимальная грузоподъемность i, которая будет. В результате структурное поведение. Вопрос по цветам редактировать категории пилорамы. Совет, сколько еще вопросов .. Товары доступны со склада и у нас есть высокоэффективные. Вторая фотография идеи деревянного потолка.Металлопереносные балки, разделка деревянных балок. Точно подхожу для рисования моей деревянной и архитектурной. Colo

Что такое деревянная балка? (с иллюстрациями)

Деревянная балка — это структурная опора из дерева. Чаще всего они используются в деревянных каркасных конструкциях, таких как небольшие дома, хотя могут использоваться и в других типах строительства. Как пиломатериалы, так и изделия из древесины используются для изготовления балок, причем конструкционные пиломатериалы имеют некоторые явные преимущества, включая большую устойчивость к деформации и скручиванию, когда они хорошо изготовлены. Подрядчики и архитекторы участвуют в принятии решений о типах балок, которые следует использовать в конструкции, и о способах их установки.

Деревянное каркасное домостроение. Балки

спроектированы таким образом, чтобы противостоять изгибу под действием веса или сил, таких как сильный ветер.Они включены в такие конструктивные элементы, как полы и крыши, чтобы распределять вес конструкции и обеспечивать поддержку. Исторически древесина была самым распространенным строительным материалом во многих регионах мира, а балки из цельной древесины были предпочтительным методом структурной поддержки.

Конструкция из деревянных балок обычно строится на фундаменте из бетонных блоков или другой каменной кладки.

Тип древесины и размер балки играют роль в том, какой вес сможет выдержать одна деревянная балка. Плотная, мелкозернистая древесина, как правило, является предпочтительной из-за ее повышенной прочности, а также устойчивости к насекомым и гниению. Деревянная балка может быть вырезана в виде цельного блока, двутавровой или Н-образной формы, в зависимости от потребностей конструкции.В некоторых случаях несколько деревянных брусков складываются в стопку и образуют единую балку. Перед использованием древесину необходимо полностью затвердеть, поскольку зеленая древесина будет деформироваться и скручиваться, как только она окажется на месте, что нарушит структурную целостность.

В случае деревянных изделий из дерева балка тщательно калибруется, чтобы определить, какое давление она может выдержать. Эти балки можно использовать, как только они будут закончены, так как им не нужно сидеть и лечить. Они, как правило, обладают более предсказуемыми характеристиками, поскольку древесина не имеет сучков, мелких трещин и других проблем, которые, как известно, возникают в пиломатериалах. Инженерная древесина также может быть изготовлена ​​в различных формах для удовлетворения особых потребностей здания.

На этапе проектирования конструкции архитекторы определяют, какие материалы необходимо использовать для несущих конструкций.В случаях, когда опоры будут обнажены, могут возникнуть эстетические проблемы, а в некоторых случаях балки из фальшивого дерева могут быть установлены поверх или вокруг балок, сделанных из других материалов, таких как бетон и металл. Балка из фальшивого дерева обычно легкая и может быть изготовлена ​​из шпона, а не из цельной древесины.

Что такое стальная двутавровая балка? (с иллюстрациями)

Стальная двутавровая балка — это разновидность балок или балок, изготовленных из конструкционной стали.Двутавровые балки используются в качестве основных опорных ферм в здании, чтобы гарантировать, что конструкция будет физически прочной. Сталь — один из наиболее распространенных материалов, используемых для изготовления двутавровых балок, поскольку она может выдерживать очень большие нагрузки, хотя иногда используются и другие материалы, такие как алюминий. Также доступны композитные двутавровые балки со слоями других материалов, покрывающих сталь снаружи, чтобы замаскировать ее под что-то еще, например, под дерево.

Стальной двутавр.

Форма стальной двутавровой балки в поперечном сечении сильно напоминает заглавную букву «I», что и объясняет название. Он имеет прочный центральный сердечник, покрытый фланцами с обеих сторон. Доступны балки различной длины для соответствия потребностям строительного проекта, и каждая балка также имеет рейтинг, показывающий, насколько она велика и какой вес может выдержать. Когда инженеры проектируют конструкцию, они определяют, какими должны быть пределы нагрузки двутавровых балок, используемых в конструкции.

Стальной двутавр поднимается краном.

Использование стальных двутавров в строительстве имеет свои преимущества и недостатки. Они гораздо реже гнутся или деформируются, чем дерево, что позволяет строителям использовать их для создания больших открытых пространств, которые были бы невозможны с обычными деревянными балками. Стальная балка также не должна быть такой же большой, как деревянная, несущая такую ​​же нагрузку, поэтому опорные балки в конструкции не должны быть такими заметными. Однако сталь может катастрофически разрушиться под воздействием тепла, поэтому для безопасности необходимо изолировать балку.

Ржавый двутавр.

Для создания стальных двутавровых балок используется несколько технологий. Многие из них прокатаны или экструдированы, обработаны на металлообрабатывающем оборудовании, которое очень быстро создает стандартизованные балки. Другие, иногда называемые пластинчатыми балками, изготавливаются путем клепки или сварки частей стального листа. Как бы ни производился двутавр, он будет чрезвычайно тяжелым, требующим сильных рабочих и специального оборудования.

Помимо двутавровой балки, стальные балки изготавливаются разных форм и длин.

При ремонте дома стальные двутавры можно использовать для замены старых конструктивных опор. При удалении конструктивных опор важно знать, какой вес они выдерживают и как они были установлены.По этой причине домовладельцам настоятельно рекомендуется привлекать профессионально сертифицированных специалистов для строительных работ, которые могут включать удаление таких опор, чтобы гарантировать, что они не нарушат структурную целостность дома.

Стальные двутавры широко используются в строительстве.

Что такое балочная конструкция? (с иллюстрациями)

Конструкция балки — это как способ соединения несущих балок, так и методы использования этих балок для создания конструкций. Несмотря на то, что существует несколько различных типов балок, почти все конструкционные балки изготавливаются из дерева, стали или их комбинации. Двумя наиболее распространенными формами балок являются длинные прямоугольные коробки, распространенные для дерева и композитных материалов, и формы в виде буквы «I», характерные для конструкции из стальных балок.

Стальной двутавр.

С первых дней строительства дерево было обычным материалом для изготовления балок. Древесина — самый распространенный материал, используемый при строительстве жилых домов. Есть несколько типов деревянных балок, но они делятся на несколько категорий.

Хорошо видны балки на мемориальном мосту Майка О’Каллагана и Пэта Тиллмана, который был построен рядом с плотиной Гувера.

Стандартные деревянные опорные балки — это вертикальные балки, используемые в основном в домах.Эти балки представляют собой толстые прямоугольные деревянные бруски, которые поддерживают основную структуру дома. Они находятся в углах зданий и в центре дома внутри стен, часто возле дверных проемов. Многие дома, особенно старые, имеют опорные балки в подвале, поддерживающие всю конструкцию.

Балки перекрытия — еще одна распространенная деревянная опорная балка. Эти балки горизонтальные и находятся в перекрытиях и потолках домов. Это помогает распределить вес конструкции над ней, уменьшая нагрузку на любую часть дома. Их также часто можно увидеть в подвалах старых домов; они часто намного тоньше, чем ширина, в отличие от горизонтальных балок, которые обычно имеют одинаковый размер.

Конструкция из деревянного бруса выполняется одним из четырех способов.В старых домах часто встречается грубая древесина; это настоящие деревья, которые были вырезаны по форме балки и использовались как есть. Современные балки обычно разрезаются и обрабатываются на заводе. Деревянные балки — это просто обработанный пиломатериал без дополнительных доработок. Эти балки в основном такие же, как и старые черновые, только в более новой форме.

Композитные или многослойные балки состоят из нескольких балок меньшего размера, сжатых вместе в одну балку.Эти балки прочнее и долговечнее стандартных деревянных балок. Балки, армированные сталью, обычно имеют стальной сердечник в середине и / или серию металлических лент, обернутых снаружи. Они часто встречаются в зданиях с очень тяжелым или интенсивным движением.

Конструкция стальной балки вращается вокруг двух типов балок — вертикальной круглой балки и двутавровой балки.Вертикальные круглые балки используются в качестве аварийной опоры балок в ситуации, когда здание может обрушиться. Этих балок не было при постройке здания; они добавляются позже.

Двутавровая балка имеет две плоские поверхности, соединенные другой плоской поверхностью, что придает ей форму буквы «I» или «H.«Эти балки используются в больших конструкциях, поскольку сталь выдерживает гораздо больше, чем дерево. В отличие от деревянных балок, в конструкции балок с двутавровыми балками очень мало изменений. Независимо от того, находятся ли они в стене, полу или фундаменте конструкции, они сделаны одинаково.

Для изготовления балок можно использовать стальные балки.

Лучшее изображение Домой в Ccdbb.org

Предыдущий
следующий

Связанная галерея:
Все материалы для редактирования баннеров |
Craftsman 315 Клавиатура открывателя двери гаража Замена батареи |
Жаркое из чака с луковым супом Lipton |
Ищите Thermal Raspberry Pi |
Sj Love |
Коллекция Sephora The Weekender |
Nissan Gtr Black Uhd |
Аккумулятор для Drone Eaglepro Crone S9 |
Erielandmarkflatbronzegraavemarkerwase |
Электронная почта Самолет Россия Ru Почта |
Баннерные письма Minecraft Bedrock |
Снимаем экраны на ноутбуках Lenovo с Windows 10 |
Как создавать собственные рецепты в Minecraft |
15 потрясающих идей для тортов на день рождения |
Army Apft 2 Оценка на 5 милях ходьбы |
Контроллер Cctv Security |
¾ ¾ ² ½ ½ ½ ¾ ² ¼… º ² 663 |
Квадратные размеры трубок из нержавеющей стали |
Yamaha Ja 1801a |
Измерения чашки рецепта торта |
Дрон Raspberry Pi 3 |

Любое содержимое, товарные знаки или другие материалы, которые могут быть найдены на ccdbb.
