Размер колец для колодца: расшифровка маркировки, стандартные габариты

Один из самых простых способов сделать колодец любого назначения — собрать его из бетонных или пластиковых заготовок. Бетон более привычен и надежен, поэтому обычно он в приоритете. Но, чтобы определиться с конструкцией, надо знать размер колец для колодца. Они определены стандартом, хотя есть, как обычно, масса ТУ и ДСТУ.

Виды бетонных колодезных колец

Содержание статьи

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

  • КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
    • обычные с ровным краем, стандартной толщиной стенки;
    • со сформированным выступом — для замкового стыка;
      Бетонные кольца для стенок колодцев могут быть с фальцевым краем - это когда сформирован выступ для замкового соединения

      Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения

    • усиленные — с большой толщиной стенки для случаев глубокого заложения;
    • армированные — с введенной арматурой.
  • КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
  • КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
  • КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

  • ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
  • ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
    Виды плит перекрытия для колодцев

    Виды плит перекрытия для колодцев

  • ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
  • ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура. Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец для колодца указывает внутренний размер и высоту

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

  • КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
  • Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
  • Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
    Размер колец для колодца типа КС - для стенок

    Размер колец типа КС для стенок

  • Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
  • Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
    Таблица размеров колодезных колец с указанием толщины стенки и массы

    Таблица размеров колодезных колец с указанием толщины стенки и массы

  • Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов. Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое. На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ.

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца

Как проверить размер бетонного кольца для колодца

  • В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
  • Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

какие бывают размеры железобетонных изделий, изготовление в домашних условиях своими руками

Foto2Железобетон – прочный, влагонепроницаемый, устойчивый к воздействию кислот и щелочей материал. Он эффективно защищает свое содержимое от проникновения в окружающий грунт.

Бетонные детали для колодца – возможно самостоятельно изготовить на месте. В некоторых случаях расходы (арматура, опалубка, смесь, монтаж) будут меньше, чем стоимость покупки и транспортировки промышленного изделия.

Плюсы и минусы ЖБ колец

Бетон удобен благодаря следующим характеристикам:

  1. Размеры – широкий выбор моделей.
  2. Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
  3. Изделия не нуждаются в специальной обработке и уходе.
  4. Длительный срок эксплуатации – до 100 лет.
  5. Простота монтажа.
  6. Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
  7. Низкая стоимость.

Минусами могут оказаться:

  1. Большой вес секции.
  2. Необходимость применения крана при монтаже.
  3. При неправильной установке – трудности с гидроизоляцией соединений.
  4. Проблемы с демонтажем, заменой секций.

Маркировка, выбираем какие лучше ставить

Foto3

Сборные железобетонные кольца для колодцев производятся из портландцемента марки не ниже М200. В заводском изделии главные размеры – это Д1 (внешний диаметр), Д2 (внутренний), В (высота). В торговых каталогах встречаем следующие стандартные сокращения колец:

  • КС (стеновые) – изделия малых диаметров, предназначенные для защиты сетей внутри несущих стен. Стойкие к боковым нагрузкам.
  • КО (опорные) – используют как основу для конструкций и коммуникаций.
  • КВГ – колодезные водногазовые детали, благодаря возможности обустройства герметичных соединений рекомендованы для прокладки коммуникаций вышеуказанных типов.
  • КФК – являются частью сети по отведению и накоплению фекалий.
  • КЛК – благодаря устойчивости материалу и прочности соединений выдерживают большие нагрузки ливневой системы водоотведения.

Конструкция будет иметь маркировку типа КС-10-9 (стеновое, 100 мм толщина стенок, 900 мм высота).

Стандартными размерами обладают П (плиты) для обустройства днищ (у нее есть основание) и перекрытий (нужны для перехода от большего диаметра на меньший).

Типовые внутренние диаметры бетонных звеньев – размеры: 70, 100, 130, 150, 200, 250 см.

Из чего собирается конструкция?

Опорные ЖБ секции для колодцев могут быть комбинацией плиты днища и наборного верха. Но герметичность соединения между ними будет проблематична. Этот шов, находящийся глубже всех, подвергнется наибольшим нагрузкам. Решение: вместо двух изделий взять одно – конструкцию с дном. Имеющее форму стакана, оно становится в шахту первым. Такое днище выдерживает большие нагрузки. Высота – от 300 до 1 000 мм. Маркируются сокращением КЦД, могут быть по торцу плоскими или с фаской.

Выше, одна на другую с герметизацией соединения монтируются стандартные высокие секции (КС). При необходимости вывести конструкцию на нужный уровень их дополняет доборное кольцо, отличающееся невысокой (до 400 мм) секцией (стандартные высоты 100, 150, 300 мм). Доборные детали маркируются по структуре: К (тип), Д (внутренний диаметр, см), В (высота).

Foto4

Колодезные секции с замком – имеют не гладкий торец, а снабженный фаской (на одном крае углубление, на противоположном – выступ). Такая изготовленная в заводских условиях деталь существенно облегчает монтаж и герметизацию соединения.

В эксплуатации ствол из ЖБИ с замком более устойчив от деформации при боковых нагрузках. Под железобетоном замки имеют металлические закладные части, приваренные к армированному каркасу.

Foto5

Скобы для крепления, а также пластины с болтами – применяются для соединения ЖБИ. Конструкции с замком нуждаются в дополнительном укреплении на подвижных, промерзающих грунтах.

Особенно опасны для колодца неравномерные нагрузки, которые происходят осенью и весной (низовые слои грунта замерзают своеобразно и оттаивают позже верхних).

Форма скоб может быть различна (Н-образная и более сложные). Делаются из стали толщиной 5 мм, ширина элемента – до 8 см. Для каждого соединения достаточно 3 штук.

Колодцу ходовые скобы нужны для обслуживания и визуального осмотра его состояния. Металлическая ходовая скоба из нержавеющей стали или покрытая пластиком закладывается в изделие при отливке или монтируется после (в предусмотренные монтажные отверстия или высверленные) на дюбели. Устанавливаются они на расстоянии 300 мм друг от друга. Места стыков скоб и стенок трубы заделываются цементом.

Размеры изделий: высота, диаметр, вес, объем в кубах

В зависимости от материала (бетон, железобетон), его марки, высоты, толщины стенок. Размеры бетонных колец для колодцев определяются их назначением. Ниже наиболее применимые варианты железобетонных конструкций с указанием основных параметров и веса:

Код марки изделия Назначение Размеры (толщина стенки, расход материала) для ЖБ частей колодца
КС 7-9 Подземные коммуникации малого диаметра: канализация, дренаж, скважины, газ В = 90 см;Д = 70 см;Т (толщина стенки) = 9 см;вес – 380 кг;объем – 0,628 м3;объем бетона – 0,15 м3
КС 10-9 Насосы, кессоны для пожарных гидрантов, колодцы питьевые и сточные. Самые используемые на частных участках В = 90 см;Д = 100 см;Т = 9 см;вес – 600 кг;объем – 1,198 м3;объем бетона – 0,24м3
КС 15-9 Промышленные трубопроводы, газовые и канализационные колодцы В = 90 см:Д = 1,5 м;Т = 9 см;масса – 1000 кг;объем – 4,31м3;объем бетона – 0,4м3
КС 20-9 Выгребные ямы, ливневки, магистральные коммуникации В = 90 см;Д = 2 м;Т = 9 см;масса – 1480 кг;объем – 6 м3;объем бетона – 0,59м3

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры.
2) Одно или несколько колец разной ширины.
3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

Foto6

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

  • цемент марки М200 и выше;
  • арматура;
  • бетономешалка;
  • тачка и большие емкости;
  • форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Foto7

Внутренняя часть опалубки должна быть выше внешней не меньше чем на 100 мм.

Как сделать опалубку своими руками?

Foto8

  1. Установить опалубку, закрепив ее вертикально и загерметизировав швы.
  2. Установить армирующий каркас (сваренные или скрепленные прутья).
  3. Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

Внимание! Изготавливать нужно при температурах выше 10 градусов. Готовое изделие должно быть защищено от прямых солнечных лучей и намокания.

  1. Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
  2. По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
  3. Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
  4. Сначала снимается внутренняя часть опалубки, затем внешняя.

Особенности монтажа и эксплуатации

Правильно подобрать или изготовить самому бетонные кольца для колодца

Некоторые размеры бетонных колец составляют до 70–200 кг, что позволяет укладывать их вручную или с помощью самодельных устройств. Спецтехника понадобится, если доборное весит 1 000–1 500 кг.

При этом бетонные кольца с замком герметизируются строительными смесями, а также джутом. Изнутри при необходимости замазывают грунтовкой глубокого проникновения, а затем покрывают смесями, повышающими водонепроницаемость (полностью или только стыки). Простейшая грунтовка для ЖБ – раствор клея ПВА в воде (1 к 8).

При эксплуатации важно следить за состоянием стыков: они первыми покажут сдвиги масс грунта и возможную необходимость земляных работ. Стыки нужно регулярно герметизировать – с помощью грунтовки, джута и т. д.

Реставрация ЖБ конструкций заключается в герметизации кольца с замком и дальнейшем заполнении трещины бетоном с предварительной обработкой грунтовкой глубокого схватывания. При необходимости на трещину накладываются металлические скобы.

виды, размеры и масса, как правильно подобрать

Без бетонных колец сложно представить колодец, они составляют его главную и неотъемлемую часть. Их диаметр зависит от типа и колеблется от 70 до 200 см, высота в среднем 50 см, но в случае крайней необходимости её можно увеличить до 180 см. Все кольца обязательно должны быть обозначены марками соответствия требованиям ГОСТа. Состоит такая марка из буквенно-цифровых групп, в некоторых случаях разделённых дефисом.

Бетонные кольца, произведённые по всем стандартам качеств должны пройти необходимые испытания стойкости кразличным факторам среды: водонепроницаемости, морозостойкости и водопоглащения материала. Прочность бетона на сжатие проверяется ультразвуковым методом или механическим воздействием.

Виды бетонных колец для колодца

Колодцы делятся на несколько видов, такие как: водопроводные, канализационные и колодцы газопроводных сетей.



Существует несколько видов:

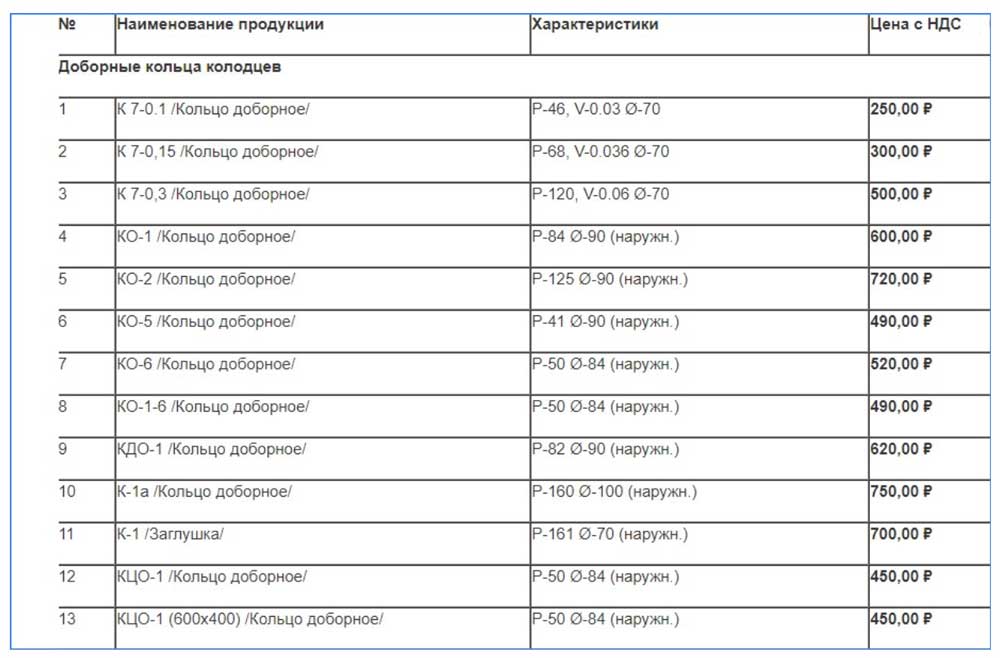

  • Доборные, вспомогательные— необходимы, в случае если обычные кольца не подходят, так как эти имеют не стандартные размеры и делаются под заказ.
  • Железобетонные — необходимы для монтажа систем коммуникаций, хорошо подходят для дренажных колодцев, канализационных, сетевых, водопроводных и газопроводных.
  • Стеновые — чаще всего благодаря им формируется горловина, используются для любых видов колодцев.
  • Также существуют следующие виды колец: с замком, сборные, с днищем, с плитой перекрытия и т. д.

Для того чтобы кольца не смещались после установки, на них заранее установлены специальные пазы, которые не допускают момент смещения.

Армирование

Армирование колец не обязательное условие в их изготовлении, но благодаря такому способу производства они становятся в разы крепче и служат больше времени. Изготавливают их при помощи вибропрессования, впрочем, как и обычный вид. После прессовки изделия становятся плотными и однородными, что позволяет держать им свою форму и быть водонепроницаемыми.

При монтаже армированные кольца скрепляются между собой при помощи цементного раствора, это позволяет максимально сократить попадание воды в грунт. Производство — задача не сложная, с ней могут справиться люди, не имея должного образования, в современном мире многие занимаются изготовлением подобных изделий и зарабатывают на этом хорошие деньги.

Всё что необходимо для получения качественного изделия — соблюдение заводских условий. Современные методы позволяют добиться идеально ровную поверхность изделий, а также надёжность в эксплуатации. При покупке железобетонных колец в малознакомой компании будьте внимательны, чем больше диаметр, тем дороже оно будет вам стоить.

Размеры

В зависимости от типа колодца, нужно подобрать необходимые по размерам кольца для него. Перед тем как решить выкопать яму у себя во дворе, хорошо просчитайте затраты воды на всю семью. Только после этого по выбранному диаметру следует подбирать кольца. Также, важно знать последовательность, по которой будут опускаться кольца, первым идёт железобетонное кольцо с днищем, что обеспечит прочность конструкции, во вторую очередь стеновые элементы, а уже потом крышка и люк. Каждая деталь должна быть равной следующей, иначе колодец будет пропускать воду, именно поэтому следует строго проследить за этим ещё во время заказа.

Подобрать необходимый размер колец неопытному человеку практически невозможно. Для того чтобы проблем с монтажом не было из-за неправильной подборки, кольца имеют маркировку, в которой указаны все необходимые значения: высота, диаметр. Таблица, представленная ниже, подскажет неопытному строителю подобрать эти железобетонные изделия.

Пример обозначения: Кольцо К-10−9 равняется 10 (дм)-(100см) — диаметр.

Таблица: параметры бетонных колец

Наименование изделия Размеры (см) Масса (кг) Цена (руб)
Высота Толщина стенки Диаметр внутр.
КС-7−1 10 8 70 46 339
КС-7−1,5 15 8 70 68 379
КС-7−3 35 8 70 140 589
КС-7−5 50 8 70 230 897
КС-7−6 60 10 70 250 910
КС-7−9 90 8 70 410 1287
КС-7−10 100 8 70 457 1495
КС-10−5 50 8 100 320 1259
КС-10−6 60 8 100 340 1279
КС-10−9 90 8 100 640 1769
КС-12−10 100 8 120 1050 2730
КС-15−6 60 9 150 900 2340
КС-15−9 90 9 150 1350 3059
КС-20−6 60 10 200 1550 3835
КС-20−9 90 10 200 2300 4745
КO-6 7 12 58 60 369

*Указаны средние цены с НДС и с доставкой по Москве

Что ещё нужно приобрести

Для того чтобы колодец был удобным в использовании и лёгким в монтаже, существуют дополнительные аксессуары. Некоторые из них могут идти в комплекте при покупке колец, но бывают и случаи когда покупать такие изделия необходимо дополнительно.

Кольца с дном. Наличие нормального дна, важный элемент в обслуживании колодца. От этого зависят многие факторы, которые влияют на правильный поток воды. Не важно, какой колодец будет возводиться, пусть это вентиляционная шахта или что-то иное, важно проследить, чтобы дно было хорошим, поскольку это позволит устранить проблемы до их появления. Для удобства монтажа все размеры колец с дном идентичны стандартным размерам.

  • Кольца с замком. Замком называются стыки — механическая связка. Благодаря оснащению изделий фальцами (замками) они полностью обеспечивают надёжное соединение. От обычных колец отличаются во многом, начиная от стоимости, заканчивая сроком службы колодца. Этот вид обеспечивает в разы повышенную водонепроницаемость, и максимально снижают риск возможных горизонтальных смещений в сторону.
  • Крышки колодцев. С первого взгляда — обычные железобетонные изделия. На самом деле крышки с отверстием под люк играют большую роль в использовании. Существует 3 вида разных крышек/люков: тротуарный, магистральный и полимерный люк. В зависимости от этого вида выпускается соответствующая крышка, которая подойдёт ему. От обычных декоративных крышек отличаются усиленными модификациями, такая крышка может выдержать максимальную нагрузку.
  • Днища. Важно не путать с дном. Днища необходимы для ровной поверхности дна, зачастую это необходимо для строительства туннелей при создании тупиковых стен. По размерам подходят под стандартные кольца.
  • Плиты перекрытий. Служит для равномерного распределения внешней нагрузки, что делает колодец максимально безопасным для окружающих людей. Плиты перекрытия считаются необходимыми элементами в монтаже. Внешне они представляю собой обычную бетонную панель с небольшим округлым отверстием. Отверстие необходимо для люка, через который человек будет доставать воду.
  • Опорное кольцо. Устанавливаются непосредственно на горловину уже готового колодца. Опорные кольца позволяют поднять люк с крышкой на проектную величину. Часто применяются при ремонте автомобильных дорог, где служат уровнем дорожного покрытия. Возвести колодец без опорного кольца возможно, но только если рядом нет проезжих частей и пешеходов.
  • Колодезные домики. Служат для декорации колодца снаружи. Домик, сделанный профессионалами, прослужит много лет. Они отлично смотрятся и благодаря домикам гораздо легче поднимать воду.

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

виды, размеры и масса, как правильно подобрать

Для нашей страны железобетонные кольца для колодцев получили широкое распространение. Но есть у них и определённые недостатки, среди которых – отсутствие жёсткого сцепления. Из-за такой конструкции между соседними элементами часто появляются неровные края. А сам бетон склонен к растрескиванию. Поэтому важно позаботиться о ремонте и внешней отделке заранее.

Размеры железобетонных колец, технические характеристики

Стандартные колодезные кольца относятся к железобетонным конструкциям, обладающим круглой формы. Их применяют при обустройстве инженерных коммуникаций, которые заглубляют ниже уровня земли. Конструктивные особенности способствуют выделению следующих разновидностей:

  1. Газопроводные, водозаборные.
  2. Коллекторные.
  3. Изделия для прокладывания подземных электросетей, из кабелей.
  4. Канализационные и водозаборные.

Есть и другие модели, встречающиеся на рынке:

  • Опорные.
  • Доборные.
  • Ремонтные.
  • С плоским, замковым торцом.

Тяжёлый бетон марки 200-500 – основной материал для изготовления, вне зависимости от разновидности. Без армирования такие изделия тоже не обходятся, как и в целом обустройство скважины бетонными кольцами.

Стальная проволока диаметром 8-12 миллиметров используется при армировании.

Размерный ряд у бетонных колец отличается разнообразием. Но есть минимальные габариты, описание которых выглядит следующим образом:

  1. Удельный вес в пределах 300 килограмм. Это тоже влияет на размеры бетонных колец для колодцев.
  2. Внутренний диаметр – до 70-200 сантиметров.
  3. Толщина стенок – 70-120 миллиметров.
  4. Высота – от 10 до 100 сантиметров. Не важно, как именно идёт обустройство скважины бетонными кольцами.

Подобрать бетонные кольца для колодцев для конкретной системы водоснабжения не составит труда, каждый сможет вычислить, какой вариант необходим для решения проблемы. Более полную информацию по размерам изделий можно посмотреть в ГОСт 8020-2016 «Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей. Технические условия.»

размеры железобетонных колец

Кольца дают возможность быстро обустроить систему водопровода и канализации на любых участках. Они отличаются высокой герметичностью. Швы прилегают друг к другу максимально плотно, грунтовые воды не попадают внутрь. Армированный бетон остаётся нейтральным при расположении в любой среде. Он может прослужить 100 лет минимум. Конструкцию разрешают монтировать даже при нестабильном грунте, ведь она жёсткая. Бетонный кессон – дополнительный элемент, придающий прочность.

Технология производства

Уже говорилось о применении стальной проволоки диаметром 8-12 миллиметров для обязательного армирования таких конструкций. Два вертикальных стержня монтируют на противоположных концах друг от друга. Это своеобразные ушки, которые нужны при подъёме колец. Бетонный кессон ставят на других этапах.

Образование пустот внутри исключается благодаря воздействию вибрации. Благодаря этому исходную форму уплотняют, насколько это возможно. После заливки бетона должны пройти сутки, прежде чем опалубку начинают удалять. Затем изделия в готовой форме перемещают на открытые площадки, для складирования. Отпускная прочность составляет 50% от заданной. На то, чтобы её набрать, надо потратить минимум 7 дней.

Спустя 28 суток минимум бетон набирает желаемую плотность, в том числе – без обработки битумной мастикой.

Маркировка согласно ГОСТ 8020-2016. Как читать условные обозначения?

Маркировку наносят на каждое железобетонное кольцо, которое отправляют покупателям. Условные обозначения могут выглядеть следующим образом:

  • КФК – для дренажных систем, коллекторов.
  • КС – обозначение стеновых моделей, которые монтируют при ограниченных пространствах.
  • КО – опорные кольца. Образуют фундамент, полезны для таких работ, как ремонт колодца из бетонных колец своими руками.
  • КВГ – разновидности, применяемые в монтаже газопровода, водозаборных систем.
  • КлК. Для обустройства водостока, других подобных систем канализации.

В маркировке имеются и цифровые значения.

Например:

  • КС7.9-кольцо стеновое для горловины диаметром 0,7 м и высотой 0,9 м;
  • КС15.6Б-кольцо стеновое для колодца диаметром 1,5 м и высотой 0,6 м с четырьмя отверстиями;
  • 2ПП20-2-Второй типоразмер плиты перекрытия колодца диаметра 2 м второго типа несущей способности;
  • ПД6-плита дорожная с отверстиями для люка диаметром 0,6 м.

Что ещё потребуется? Дополнительные элементы

Для решения вопроса установки качественной системы водоснабжения не достаточно установить только кольца. Потребуется монтировать и дополнительные элементы, иначе конструкция не даст желаемых результатов. Такое условие не относят к обязательным. Но, если соблюдать правило – проще защититься от попадания внутрь различных загрязнений. Это увеличивает эксплуатационные сроки, делает постройки более завершёнными.

крышки для колодцев

Вот лишь некоторые допустимые решения:

  • Доборные кольца.

Со стандартным диаметром, но толщина меньше, чем в нормах. Поднимают высоту кольца, пока она не дойдёт до требуемого уровня.

  • Плиты перекрытия. Часто они помогают завершить и ремонт колодца из бетонных колец своими руками.

Наверху после таких плит монтируют кольцо с малым диаметром. Обычной крышки канализационного люка хватит, чтобы закрыть имеющиеся отверстия.

Для создания оснований с повышенной надёжностью.

При помощи таких изделий колодцам придают максимальную герметичность. Можно не беспокоиться о том, что трубы будут промерзать зимой. Вес бетонного кольца для колодца из-за этого не меняется.

Колодезные крышки
Закрывают верхнюю часть, размер подбирают по конструкции.

Плиты днища
Перекрывают часть внизу. Выпускаются по действующим стандартам.

Опорные кольца
Придают прочности и надёжности конструкции. Устройство колодца без них не будет полным.

Разработка котлована под колодец

Первый шаг – определение подходящего места, где будут проводиться работы. Надо учитывать различные факторы, по большей части – связанные с местностью. Запрещается возводить конструкции рядом с объектами, где слишком много загрязнений. Иначе вода впитывает вредные вещества, когда проходит по внешним слоям. Обычно углубление грунта – не больше 3-4 метров, иначе устройство колодца не будет правильным.

Если есть действующий колодец – его с самого начала осушают. Это делают до тех пор, пока тёмные пятна на бетоне полностью не исчезнут. В случае дождливой погоды требуется дополнительная защита от осадков. Пример – гидроизоляция колодца из бетонных колец.

бетонирование дна ямы

Если есть рыхлый бетон – его удаляют, используя отбойный молоток. Внешняя поверхность тоже требует тщательной очистки. Отложения соли и грязь, выросший мох тщательно удаляют. Тщательно обрабатывают металлические части в случае их появления на поверхности во время ремонтных работ. Для этого удаляют ржавчину с поверхности, потом покрывают всё антикоррозийным составом.

Углубление в бетоне до 2,5 сантиметров создают там, где появились трещины и повреждения. Тогда будет больше площадь, на которой материал соприкасается с герметиком. За этим следят, и когда проводится гидроизоляция колодцев из бетонных колец.

Подготовка основания перед монтажом

Обработка металлической щёткой нужна, чтобы защитить от материалов, которые препятствуют проникновению активных химических веществ внутрь конструкции. Удалению подлежат любые остатки:

  1. Цементное молоко.
  2. Пыль.
  3. Грязь.
  4. Высолы.
  5. Следы краски. Это важно и на этапе, когда организуется гидроизоляция швов колодца из бетонных колец.

П-образные штрабы выполняют по всему периметру основания. Их тоже надо зачистить при помощи щётки, изготовленной из металла. Отдельная обработка требуется местам, где появилась течь. На глубину не менее 50 сантиметрам местам придают форму «ласточкиного гнезда».

Процесс монтажа

Главное – выполнять все требования, только в этом случае колодец прослужит достаточно долго. Стандартный порядок действий отличается таким описанием:

  • Выбор подходящего места.

Вплотную к жилой застройке запрещено обустраивать дренажные системы, водопроводные колодцы. Около 5 метров – минимум удалённости от жилого дома. Грунтовых вод на прилегающей территории тоже быть не должно. Иначе герметизация потребует дополнительных расходов. Место монтажа должно быть достаточно удобным для подъезда спецтехники.

Чтобы решить этот вопрос, лучше прибегнуть к помощи специальной техники. Глубина ямы равна высоте двух колец. Ручная копка возможна, но доставит больше хлопот. Дренажную подушку из песка и щебня укладывают на самое дно. Толщина должна составлять хотя бы 50 сантиметров.

Кольца с глухим дном – оптимальный вариант, чтобы обустроить нижний ярус. Плиту низа укладывают вначале, когда речь о сквозных изделиях. Автокран участвует в укладке изделий друг на друга. Раствором замазывают все образующиеся стыки. Металлические скобы можно использовать для укрепления, если монтаж осуществляют на неподвижном грунте. Глиняный замок для бетонных колец повышает надёжность конструкции.

Когда установлены кольца – к колодцу начинают подводить коммуникации. Остаётся закончить с необходимыми соединениями, засыпать котлован. Кольца накрывают специальной плитой, находящейся сверху. Затем идёт монтаж люков канализации. В том числе – если основной материал – ЖБИ.

Дополнительно о гидроизоляции

Для гидроизоляции бетонных колодцев применяют следующие способы:

  • Конструктивный.

Специальные гидрофобные прокладки используют для пропитки изделия. Это делают непосредственно на заводах, после затвердения.

  • Технологический.

Уплотнение бетона проходит по специальным методикам. Правило распространяется на любой бетон, разливаемый по формам. Оптимальные решения – удаление влаги вакуумным методом, вибропрессовка, центрифугирование.

  • Повышение гидростойкости цемента. Заделка швов проводится с этой же целью.

В раствор бетона вводят специальные гидрофобизаторы для появления соответствующего эффекта. Вещества набухают спустя некоторое время, закупоривают микротрещины.

Но такие методы способствуют увеличению себестоимости колец. Герметизация стенок, стыковых участков считается менее затратным вариантом. Тогда обрабатывают отдельные системы колодезной системы, а не всё сразу.

Наружная гидроизоляция

Главное назначение – предотвращение негативных воздействий окружающей среды. Самая удобная реализация – когда ещё во время закладки колец применяют подобную обработку. Иначе потом придётся вручную откапывать готовый ствол. Смотровые, канализационные колодцы обнажают полностью. Для питьевых нужно на 50 сантиметров от отметки уровня воды. Работы выполняют при температуре воздуха от +5 градусов. Кессон для скважины требует таких же условий.

Материалы наносят только на сухие основания, тогда всё будет хорошо держаться. Если колодец действующий – его предварительно осушают. Наружные стенки в любом случае очищают от грязи и пыли, любых дефектов на поверхности.

гидроизоляция бетонных колец

Отдельный этап – пропитка с помощью грунтовки. От типа колодца зависит, какую марку надо использовать в том или ином случае. И какой кессон для скважины обустраивают.

Выравнивание наружной поверхности колец, укладка гидроизоляции – последние этапы. Внешние швы тоже покрывают дополнительными материалами. Кольца засыпают сверху землёй, когда изделия полностью высохли.

Гидроизоляция внутри

Во многих смыслах процесс отделки идёт так же, как и отделка снаружи. Не обойтись без предварительной откачки воды, высушивания стен. После переходят к очистке от загрязнений на любых участках. Этого требует и кессон из бетонных колец для скважины.

Швам между колодцами уделяют особенное внимание. Старый раствор полностью убирают, даже если из-за этого часть материала сильно углубится. Гидроизоляционный материал наносят на поверхность, когда всё высохнет полностью. Двухслойная укладка смесей обеспечивает надёжную защиту.

Для внутренней защиты можно использовать такие составы:

  1. Полимерные составы.
  2. Цементно-полимерный состав.
  3. Расплавленный битум.
  4. Шпаклёвка из цемента. Она помогает и тем, кому интересно обустроить кессон из бетонных колец для скважины.

Особенности заделки швов

Кольца с замками – конструкции, которые применяют в большинстве случаев для выполнения проектов с колодцами. Благодаря такому решению проще выравнивать столб по вертикали. Кольца лишаются возможности двигаться из одной стороны в другую. А стыковые участки достаточно прочны и герметичны, в том числе – без специальной обработки, когда возводят колодец своими руками из бетонных колец.

Выводы

Установка колодезных колец – не такой сложный процесс, хотя и связан с определёнными нюансами. Существует несколько способов для обустройства подобного объекта на любом участке. Можно вырывать котлован, чтобы опускать кольца. Допустимый вариант – опускать изделия по мере дальнейшей копки. Главное – выбирать правильные материалы, не забывать о дополнительной защите, в том числе – для швов.

Формы для бетонных колец своими руками

Главная » Разное » Формы для колодезных колец своими руками

Область применения железобетонных колец довольно обширна. Если есть необходимость сэкономить, их можно сделать своими руками. Но для этого требуются формы для бетонных колец. Покупка такого оборудования — дорогое удовольствие, для частного применения оно себя не оправдает. Но и формы тоже можно сделать самостоятельно.

Для чего нужны бетонные кольца

Содержание статьи

Чаще всего бетонные кольца нужны для устройства колодца, но также их используют при устройстве автономной канализации — делают септики или фильтрационные колодцы. Еще одна область применения — смотровые колодцы при устройстве ливневой и дренажной системы. Делают из бетонных колец даже погреба. Причем есть разные варианты — вертикальные, горизонтальные. В общем, область применения широка.

Бетонные кольца используются для строительства разных сооружений

Бетонные кольца используются для строительства разных сооружений

Есть кольца разного размера под разные нужды, имеют они еще и разную толщину стенок, могут быть с армированием или без. Несмотря на такое обилие выбора, многие задумываются о том, чтобы сделать железобетонные кольца своими руками. Все дело в том, что при обустройстве участка может понадобиться не одно кольцо, и даже не десять. У некоторых только на колодец уходит больше десятка. Себестоимость изготовления железобетонных изделий намного ниже их розничной цены. Даже с учетом того что придется изготовить формы для бетонных колец. А если еще учесть еще стоимость доставки, то экономия получается очень даже солидной.

Разновидности и размеры бетонных колец для колодцев

Промышленно изготовленные бетонные и железобетонные кольца должны отвечать нормам, прописанным в  ГОСТу 8020-90. Их размеры можно взять из таблице, так же как и примерный вес и цену (указана с учетом доставки по Москве).

Наименование Высота Толщина стенки Внутренний диаметр Масса Цена без замка/с замком
КС-6 7 см 12 см 58 см 60 кг 390 руб
КС-7-1 10 см 8 см 70 см 46 кг 339 руб
КС-7-1,5 15 см 8 см 70 см 68 кг 349 руб
КС-7-3 35 см 8 см 70 см 140 кг 589 руб
КС-7-5 50 см 8 см 70 см 230 кг 800 руб
КС-7-6 60 см 10 см 70 см 250 кг 830 руб
КС-7-9 90 см 8 см 70 см 410 кг 1230 руб
КС-7-10 100 см 8 см 70 см 457 кг 1280 руб
КС-10-5 50 см 8 см 100 см 320 кг 1110 руб
КС-10-6 60 см 8 см 100 см 340 кг 1130 руб
КС-10-9 90 см 8 см 100 см 640 кг 1530 руб / 1700 руб
КС-12-10 100 см 8 см 120 см 1050 кг 2120 руб
КС-15-6 60 см 9 см 150 см 900 кг 2060 руб
КС-15-9 90 см 9 см 150 см 1350 кг 2670 руб
КС-20-6 60 см 10 см 200 см 1550 кг 3350 руб
КС-20-9 90 см 10 см 200 см 2300 кг 4010 руб
КС-25-9 90 см 12 см 250 см 2200 кг 16100 руб

Для изготовления изделий каждого типа должно быть две части опалубки — наружная и внутренняя. Расстояние между ними прописано в ГОСТе, зависит от размеров кольца. Для армированных колец для колодца диаметром 70 см или 100 см это 7 см и 8 см соответственно, при изготовлении колец без закладки арматуры толщина стенок намного больше — 12 см и 14 см.

Для изготовления жб колец требуются специальные формы

Для изготовления ж б колец требуются специальные формы

Кроме разных размеров есть еще разный профиль торцевой части колец — ровный и с замком. Замок — это выступ типа гребень-паз.  Называют такие кольца пазогребневыми или замковыми. Поставленные друг на друга они хорошо сцепляются, их сложно сдвинуть при боковых нагрузках, что очень важно при устройстве колодцев любого назначения. Минус этого варианта — более сложные формы для бетонных колец — необходимо сформировать соответствующие ступеньки в торцах.

Технология изготовления бетонных и железобетонных колодезных колец

Для изготовления бетонных колец на производстве используют жесткий раствор с малым количеством воды, после заливки он обязательно подвергается вибрированию. Без этого процесса добиться однородности и высокой прочности невозможно. На производстве вибраторы встраиваются в стенки форм, при частном изготовлении можно воспользоваться погружными вибраторами для бетона. Это относительно небольшие устройства, корпус которых удерживают в руках, а вибробулава опускается в бетон. Длинна этой насадки должна быть достаточной чтобы достать практически до дна кольца.

Так выглядит погружной вибратор для бетона в работе

Так выглядит погружной вибратор для бетона в работе

Какой бетон использовать

Бетон для колодезных колец по прочности на сажтие используют не ниже B15 (класс M200). Состав жесткого бетона, который используют на производстве:

  • цемент ПЦ500Д0 — 230 кг:
  • песок средней зернистости (модуль крупности 1,5-2,3) — 900 кг;
  • щебень фракции 5-10 мм — 1100 кг;
  • пластификатор С-3 — 1,6 кг;
  • вода — 120 литров.

На выходе получается кубометр бетона. Количество воды указано для песка влажность 4%. Если песок влажный, количество воды значительно уменьшается.

Как может выглядеть форма для производства жби колец

Как может выглядеть форма для производства жби колец

Что надо сказать, что в обычной бытовой бетономешалке типа «груша» такой сухой бетон вы не перемешаете. Для замеса надо использовать смеситель принудительного типа. Если его нет, делать более текучий бетон. Недостаток такого решения — необходимо выдерживать бетон в опалубке некоторое время (от 4 до 7 дней в зависимости от температуры). При наличии одной формы для бетонных колец, изготовление десятка бетонных колец может растянуться на месяца. Выход — сделать раствор настолько жестким, насколько это возможно и иметь не одну пару опалубки.

Армирование бетонных колец

Можно по всем правилам связать армирующее кольцо из ребристого прутка толщиной 8-10 мм — окружности, соединенные между собой вертикальными отрезками арматуры. Количество колец арматуры зависит от высоты кольца. Оптимальное расстояние между ними — 20-30 см. При высоте колодезного кольца 90-100 см делают три-четыре пояса армирования. Вертикальные отрезки устанавливают с шагом в 30-40 см. Их привязывают специальной вязальной проволокой.

К верхнему поясу армирования можно привязать петли, за которые можно будет бетонное кольцо кантовать при помощи подъемного оборудования.

Пример армирования железобетонного кольца

Пример армирования железобетонного кольца

При установке армирующего пояса помните одну деталь: арматура должна располагаться в толще бетона. От металла до края изделия должно быть не менее 3-4 см. Потому на рисунке выше показано, что пояса армирования находятся не на поверхности, а значительно ниже. Примерно так и надо располагать арматуру.

Арматуру можно и сварить, но лучше - связать - более прочная получается конструкция

Арматуру можно и сварить, но лучше — связать — более прочная получается конструкция

Самодельные бетонные кольца чаще армируют готовой стальной сеткой —  толщина прутка не менее 4 мм, шаг 20 см. Ее отрезают нудной высоты и длинны, загибают в кольцо, края связывают проволокой. Такое армирование несколько хуже стандартного, но вполне достаточно для придания большей прочности.

Что дает вибрирование

Процесс вибрирования повышает прочность бетона на несколько классов (без изменения рецептуры). При обработке бетона он на глазах «садиться» из него выходят пузыри воздуха, более равномерно распределяется заполнитель и цемент. Обойтись без этой процедуры не получится — стенки будут рыхлые, будут протекать и быстро разрушатся.

Гладкие и плотные стенки можно получить только если бетон вибрировать

Гладкие и плотные стенки можно получить только если бетон вибрировать

Однако нельзя и переусердствовать — может произойти расслоение. Останавливают обработку тогда, когда усадка раствора прекратиться, поверхность станет гладкой и сверху появится цементное молочко.

Процесс изготовления

На ровную площадку или лист железа устанавливается наружная (внешняя) часть опалубки. Если изготавливается пазогребневое кольцо, вниз укладывается формирователь паза. На расстоянии 3-4 см от края опалубки выставляется армирующая сетка. Ставится внутренняя часть опалубки, фиксируется при помощи винтов к выступающим частям внешней опалубки (пальцам).

В установленную форму лопатами или каким-то приспособлением закидывается бетон. После того как кольцо заполнено, проводят вибрирование (в готовых формах это занимает 1-2 минуты). При необходимости (смотрят по усадке) бетон добавляют. После окончания вибрации поверхность кольца заглаживается мастерком. Если необходимо, устанавливают и вдавливают гребневое кольцо.

В промышленных условиях сразу же проводится разопалубка — для этого и используют жесткий бетон, чтобы можно было сразу же использовать комплект для изготовления следующего кольца. Для этого снимают пальцы, вынимают опалубку. Формирующий нижний паз пустотообразователь остается до схватывания бетона.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

  • приварив уголки с просверленными дырками, стягивать болтами;
  • сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонного кольца можно сделать из листовой стали

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы. Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей.

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Кольца для канализации для частного дома

Автор Монтажник На чтение 13 мин. Просмотров 6.6k. Обновлено

Жителям частного сектора, лишенным доступа к централизованной канализационной магистрали, проблему утилизации органических отходов приходится решать самостоятельно, сооружая на участке различного вида очистные или накопительные сооружения автономной канализации. В продаже имеется широкий ряд готовых септиков различных конструкций, но многие домовладельцы своими руками сооружают очистные колодцы, приобретая в торговой сети кольца для канализации.

Следует отметить, что кольцевые железобетонные изделия (ЖБИ) большого диаметра нередко используют в домашнем хозяйстве и для других целей, монтируя из них различного вида и назначения инженерные сооружения. Многим домовладельцам помимо определенных знаний о разновидностях, вспомогательных элементах, типоразмерах и стоимости, будет полезна информация о том, как вкопать кольца для канализации из различных материалов.

Канализационные кольца для дренажаКанализационные кольца для дренажа

Рис. 1 Бетонная канализация для дренажа – схема устройства

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Кольца для канализации из ЖБИКольца для канализации из ЖБИ

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Выемка грунта под колодезные кольцаВыемка грунта под колодезные кольца

Рис. 3 Выемка грунта под колодцы спецтехникой

Бетонные кольца для канализации

При изготовлении канализационных бетонных колец руководствуются разделами ГОСТ 8020-90, регламентирующим технические условия на данного вида изделия. Его основные положения включает в себя следующие полезные для специалистов и рядовых потребителей пункты:

  1. Конструкции производят из тяжелого бетона по ГОСТ-26633 с отпускной прочностью на сжатие 70% от его марки или класса.
  2. Для армирования применяют стержневую арматурную проволоку, термомеханически упрочненную или горячекатаную сталь.
  3. Колодезные кольца должны соответствовать требованиям ГОСТ 13015-2012, регламентирующим их параметры по следующим показателям:
  • жесткости, прочности и трещиностойкости конструкций без нагрузки;
  • физической прочности бетона в первоначальном готовом виде, и отпускной после изготовления изделия;
  • водонепроницаемости и морозостойкости;
  • толщине слоя из бетона до встроенный арматуры;
  • маркам стали для арматуры, ходовых и петлевых закладок.

Если в проектной документации заложено размещение внутри колец ходовых скоб, их устанавливают по всей высоте на расстоянии 300 мм друг от друга с выступом в 120 мм.

Бетонные кольца для канализации размеры по ГОСТБетонные кольца для канализации размеры по ГОСТ

Рис. 4 Бетонные кольца для канализации – размеры по ГОСТ 8020-90

Бетонные кольца и вспомогательные конструкции имеют условные обозначения, состоящие из следующей последовательности буквенных и цифровых символов с приведенной ниже расшифровкой:

1. – указание порядкового номера типоразмера (1, 2, 3 и так далее), довольно часто в обозначении первая цифра отсутствует;

2. – вид ЖБ конструкции:

  • КС – кольцо стеновое камеры или горловины сооружения, если для доступа в рабочую камеру монтируют узкий лаз некоторой высоты с люком;
  • КО – кольцо опорное, устанавливают на верхнюю плиту конструкции для сооружения горловины под люк, через который обеспечивается доступ внутрь рабочей камеры. Отличается от стенового вида малой высотой, большей толщиной стенки и фиксированным диаметром;
  • ПН – плита нижняя, помещается под колодезное днище;
  • ПП – плита перекрытия, устанавливается поверх конструкции, имеет прямоугольный или круглый вырез для монтажа лаза с люком;

3. цифра: для КО и КС – внутренний диаметр в дециметрах, в обозначениях ПН и ПП – внутренний диаметр колодезных колец, на (под) которые их ставят;

4. – цифровой символ после точки обозначает высоту стенового ЖБИ в дециметрах.

Параметры опорных колец КО и плит ПО, ПН по ГОСТ 8020-90Параметры опорных колец КО и плит ПО, ПН по ГОСТ 8020-90

Рис. 5 Параметры опорных колец КО и плит ПО, ПН по ГОСТ 8020-90

Виды и характеристики бетонных колец

ЖБ кольца согласно ГОСТ 8020-90 изготавливают из бетона марок М200 или М500, используя арматуру диаметром до 10 мм, выполненную из стали класса Ат-IIIС, Ат-IVС (ГОСТ 10884) и А-I, А-II, A-III (ГОСТ 5781), а также проволоки Вр-I (ГОСТ 6727), сечением не менее 0,6 мм. В быту при возведении канализационных колодцев применяют следующие разновидности колец и вспомогательных элементов:

КС – стеновые кольца по ГОСТ 8020-90 имеют внутренний диаметр от 700 до 2500 мм высоте от 290 до 1190 мм, толщина их стенок находится в диапазоне от 70 до 100 мм. Изделия выпускают как с гладкими торцами, так и с выступами для монтажа с замковым соединением. Допускается увеличивать размеры бетонных колец для канализации по высоте с кратностью 300 мм до значения 1790 мм.

Следует отметить, что железобетонные изделия выпускают не только заводы, но и многочисленные коммерческие фирмы – это способствует отходу от требований морально устаревшего ГОСТа 90-х годов. На рынке можно обнаружить немало изделий, имеющих большую высоту и меньшую толщину стенок (50 мм вместо минимальных 70 мм по старому стандарту).

Параметры плит перекрытийПараметры плит перекрытий

Рис. 6 Параметры плит перекрытий ПП

КО – опорные кольца, устанавливаемые поверх конструкции для устройства невысокой горловины, которую затем накрывают люком. Бетонные кольца для канализации КО, указанные в стандарте, имеют единственный типоразмер с внутренним диаметром 580 мм, толщиной стенки 130 мм и высотой 70 мм.

В отличие от требований ГОСТ 8020-90, коммерческие фирмы поставляют на рынок широкий ряд опорных колец различных типоразмеров (их еще называют доборными), многие из них используют для монтажа высоких горловин, предназначенных для организации лазов в камеры. Некоторые изделия имеют более сложную конфигурацию с расширенной опорной частью и зауженной горловиной.

КЦП – кольца с залитым перекрытием сверху, имеют круглый или прямоугольный проем стандартных размеров для проникновения внутрь камеры.

КЦД – бетонное кольцо с дном для канализации, имеет размеры стандартных КС, удобно для устройства кессонных колодцев, септиков, закрытых отстойников, подземных герметичных резервуаров (погребов, овощехранилищ).

ПН и ПП – плита днища ПН (слишком часто можно встретить ее неверное обозначение ПД (по ГОСТ 8020-90 ПД – это дорожная плита прямоугольной формы с отверстием)) и верхнего перекрытия ПП, имеющая смещенное к краю отверстие круглой или прямоугольной формы.

Согласно ГОСТ 8020-90, плиты ПН выпускают трех типоразмеров с наружным диаметром 1500, 2000 и 2500 мм и толщиной 100 и 120 мм. В условном обозначении указан внутренний диаметр колодцев в дециметрах, под которые их подкладывают – ПН 10, ПН 15 и ПН 20.

Плиты перекрытий ПП с отверстиями имеют стандартизированные внутренние габариты, рассчитанные на закрытие колодцев диаметрами от 1000 до 2500 мм, их наружные размеры лежат в диапазонах от 1160 до 2700 мм. Ширина круглых лазов – 700 и 1000 мм.

ПО – опорная квадратная плита размером 1700х1700 мм толщиной 150 мм и отверстием диаметром 1000 мм.

Прайс-лист 2019 г на кольца канализационные ЖБИПрайс-лист 2019 г на кольца канализационные ЖБИ

Рис. 7 Прайс-лист 2019 г на колодезные ЖБИ

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Опорные и доборные кольца ЖБИ для канализацииОпорные и доборные кольца ЖБИ для канализации

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

  • Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
  • Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
  • После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
  • Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Установка бетонных колец для канализацииУстановка бетонных колец для канализации

Рис. 9 Установка бетонных колец для канализации – основные этапы

Полимерные кольца для канализации

На строительном рынке реализуют еще один вид колец большого диаметра, из которых можно собирать канализационные колодцы, их изготавливают из композита, состоящего из полимера и песка. Полимерпесчаные кольца в отличие от бетонных имеют следующие особенности:

  • Вес одного элемента диаметром 1 м – около 45 кг, поэтому их легко загружать, транспортировать и собирать.
  • Полимерпесчаные изделия устойчивы к коррозии и большинству агрессивных химических веществ, система канализации из них не нуждаются в гидроизоляции.
  • Устойчивы к высоким и низким температурам в широком диапазоне, их перепадам.
  • Монтаж колец канализации на замковое соединение шип в паз предотвращает смещение элементов и обеспечивает высокую герметизацию.
  • Срок их службы, в отличие от бетонных аналогов, по словам производителей достигает 100 лет.
  • Основной недостаток изделий – непомерно высокая цена, ограничивающая сферу их применения.
  • Также вследствие низкого веса при строительстве колодцев из вкопанных полимерпесчаных сегментов их лучше закопать цементно-песчаной смесью – она при застывании создаст жесткий тяжелый каркас, правда еще больше повысит стоимость всей конструкции.

Полимерные кольца для канализацииПолимерные кольца для канализации

Рис. 10 Размеры и конструкция колодезных пластиковых колец для обустройства канализации

Виды и размеры полимерных колец

Наиболее ходовые внутренние диаметры стенового полимерпесчаного элемента канализации – 750, 1000 и 1500 мм, его стандартная высота 200 мм, реже встречаются более высокие кольца в 250 мм. Сборные колодцы комплектуются дном толщиной до 50 мм и конусообразными верхними плитами высотой от 80 до 150 мм, имеющими центральный круглый люк, закрывающийся полимерной крышкой.

Монтаж канализационных колодцев из полимерных материалов

Благодаря малому весу монтаж дренажного полимерпесчаного колодца отнимает незначительное количество времени, основные трудозатраты идут на выкапывание ямы.  При обустройстве септика сборку дополнительного дренажного колодца проводят в следующем порядке:

  • Выкапывают яму нужной глубины механизированным или ручным способом, контролируя вертикальность стенок отвесом с грузом.
  • Перед тем, как установить кольца, на дно ямы засыпают песок и щебень общей толщиной около 700 мм, затем приступают к монтажу.
  • Один человек опускается в шахту, а второй подает ему на веревке кольца, вес которых не превышает 45 кг. После полной замковой сборки всей конструкции, сверху устанавливается конусообразная плита с люком для установки крышки, отверстие для сливной трубы может быть прорезано снаружи или изнутри колодца болгаркой с диском по металлу или бетону.
  • По окончании работ свободное пространство между ямой и полимерпесчаными кольцами засыпают цементно-песчаной смесью в соотношении 1:4 или 1:5 (зависит от марки цемента).

Прайс-лист на полимерпесчаные канализационные кольцаПрайс-лист на полимерпесчаные канализационные кольца

Рис. 11 Прайс-лист 2019 г на полимерпесчаные модули

Для монтажа дренажного канализационного колодца своими руками большинство домовладельцев используют бетонные кольца разных размеров, накрывая всю конструкцию плитой с люком и полимерной крышкой. Альтернатива бетонным изделиям – установка колец из полимерпесчаника, однако из-за их высокой стоимости, малого веса, ослабляющего замковые соединения, товар не пользуется широким спросом у рядового потребителя и редко применяется для устройства дренажных канализационных колодцев.

5 видов + отзыв + размеры

Для монтажа колодцев любого назначения, часто используют кольца колодезные из железобетона. Однако ЖБИ имеют ряд минусов – от тяжелого веса до недостаточной долговечности. Поэтому на смену им все чаще приходят полимерпесчаные кольца для колодцев. Их намного легче монтировать, а по своим эксплуатационным качествам они превосходят железобетон.

Полимерно-песчаные кольца используют для монтажа колодцев и резервуаров пяти видов:

  1. дренажные и смотровые колодцы;
  2. ревизионные колодцы;
  3. септики-накопители систем канализации;
  4. накопители для технической воды;
  5. скважинные кессоны.

Особенно высокие отзывы сборные кольца из композитного материала получают в тех сферах, где необходимо обеспечить повышенную герметичность и долговечность резервуара.

Полимерпесчаные кольца

Состав и технология производства полимерпесчаных колец

Полимерпесчаные кольца изготавливают из композитного материала, состоящего из следующих компонентов:

  • пластик;
  • песок;
  • пигмент.

Сырьем для полимерных колодцев могут служить такие виды пластика, как полиэтилен, полипропилен, полистирол. Обычно в качестве материала применяют вторичный пластик, который получают из отходов пластмассовых изделий. Это позволяет существенно удешевить изделия, но не отражается на их качественных характеристиках.

В качестве наполнителя для полимерных колец для колодцев допускается использовать однородный мелкофракционный намывной песок влажностью не более 10 %. Использование карьерного непромытого песка может привести к образованию через некоторое время пустот в теле колодезных деталей. Повышенная влажность сыпучего материала становится причиной снижения прочности и морозостойкости изделий.

Производство композитных колец для полимерных колодцев выполняется методом термопрессования. Компоненты композита в виде порошка тщательно перемешиваются и нагреваются в печи до температуры плавления пластика. В результате образуется однородная масса, в которой каждую частицу песка обволакивает расплавленный полимер.

Эта масса формуется под высоким давлением с получением после ее застывания жестких и прочных деталей. Пигмент добавляется в полимерпесчаную массу на стадии ее подготовки и окрашивает детали «в теле». Благодаря этому детали колодца сохраняют свой цвет в течение всего срок эксплуатации, что важно для элементов, выступающих над поверхностью грунта.

При изготовлении колец на торцевой части формируется система «шип-паз» для их соединения. Благодаря ее использованию значительно упрощается сборка полимерных колодцев и обеспечивается повышенная герметичность шахты.

Полимерно песчаные кольца шип паз

Технические характеристики

Благодаря подобранному составу компонентов полимерно-песчаной смеси достигаются отличные технические характеристики. До 80 % смеси составляет песок, который обеспечивает жесткость и прочность изделий. Пластик используется в качестве вяжущего и при застывании формирует водонепроницаемый монолит.

По техническим параметрам полимерные кольца для колодцев значительно превосходят железобетонные кольца. В таблице приведено сравнение их основных характеристик:

Параметр Полимерпесчаные кольца ЖБ кольца
Плотность, кг/м3 до 1750 до 2400
Прочность на изгиб, МПа 17-25 6-7
Прочность на сжатие, МПа 17-18 40-50
Морозостойкость, количество циклов свыше 500 до 350
Водопоглощение, массовые % 0,15 до 4,5
Истираемость, кг/см2 0,05-0,1 0,3-0,4

Из таблицы видно, что кольца из композита выигрывают у ЖБИ по прочности, водостойкости, морозостойкости. Они лучше противостоят истиранию и намного меньше весят. Кроме того, полимерпесчаные колодцы отличаются повышенной химической стойкостью. Они легко переносят воздействие агрессивных веществ, в том числе в составе бытовых и промышленных канализационных стоков. Их промывку можно выполнять с использованием любых моющих средств.

Комплектация колодца из полимерпесчаных колец

Комплект наборной колодец из полимерных материалов (песчаного композита) состоит из компонентов:

  • набор колец;
  • днище;
  • конус;
  • люк.

Основными деталями комплекта являются песчаные кольца для колодца, из которых собирают его шахту. Технические параметры этих изделий не стандартизированы, поэтому производители придерживаются собственных ТУ.

Наиболее распространены кольца диаметром 1000 мм. Также выпускаются изделия диаметром 850 мм, 1100 мм и других диаметров.

Прочностные характеристики колец для полимерпесчаных сборных колодцев определяются их толщиной, которая обычно составляет от 20 мм до 50 мм. Высота кольца обычно составляет 20 см. Необходимая глубина шахты достигается путем набора нужного количества комплектующих, которые соединяются между собой.

Днище – это плоская круглая деталь диаметр, которой соответствует диаметру шахты. Оно служит основание колодца, и должно выдерживать нагрузки от веса самой конструкции и от веса находящейся в резервуаре жидкости. Толщина стенки днища составляет 45-50 мм.

Горловина – переходной элемент в форме усеченного конуса, который необходим для формирования верхней части шахты. Через горловину осуществляется доступ в шахту колодца для проведения ревизии, обслуживания и ремонта. Размеры конуса для полимерпесчаного колодца подбираются в соответствии с размерами колец.

Сверху горловина закрывается ревизионным люком, который также изготавливается из композита. Крышка может быть рассчитана на разную предельную нагрузку. В зависимости от этого параметра люки бывают следующих типов:

  • легкие – допустимая нагрузка до 3 т;
  • средние – допустимая нагрузка до 5-6 т;
  • тяжелые – допустимая нагрузка до 12 т;
  • сверхтяжелые – допустимая нагрузка до 25 т.

В зависимости от типа определяется и область применения люка. Так, легкие и средние люки используются на участках загородных домов или на придомовой территории, в парковых зонах. Тяжелые и сверхтяжелые люки можно применять на городских улицах и автомобильных дорогах.

Все элементы колодца являются доборными. Они сопрягаются друг с другом при помощи пазогребневого соединения. За счет этого образуется прочный, устойчивый к смещениям стык высокой герметичности.

Технология монтажа колодца из полимерпесчаных колец

Благодаря небольшому весу и унифицированной конструкции колец с пазогребневым соединением упрощается технология устройства колодца. Его монтаж выполняют в следующей последовательности:

  • В первую очередь роют котлован необходимой глубины, к которому подводят траншеи для прокладки труб коммуникаций.
  • На дне котлована выстилают песчаную подушку толщиной 200 мм. Песок тщательно трамбуют, после чего заливают бетон слоем до 300 мм.
  • После застывания бетона устанавливают днище колодца.
  • На днище монтируется первое кольцо, после чего продолжают сборку шахты. Герметизация стыков выполняется при помощи специального герметика для полимерпесчаных колец.
  • В местах подведения трубопроводов сверлят отверстия соответствующего диаметра, в которые заводят трубы. Подключение труб выполняют через уплотнитель и дополнительно промазывают герметиком.
  • После вывода шахты к поверхности грунта устанавливается конус и люк.
  • Выполняют обратную засыпку котлована и тщательно трамбуют грунт.

Простая технология установки позволяет выполнять монтаж колодца самостоятельно, обеспечивая при этом высокое качество и надежность конструкции.

Полимерно песчаные кольца для колодца

Преимущества и недостатки

Благодаря особенностям материала и конструктивным параметрам кольца для колодцев полимерные характеризуются следующими преимуществами:

  • Простота монтажа благодаря небольшому весу элементов (до 60 кг) и функциональному пазогребневому соединению.
  • Отсутствие необходимости в привлечении подъемной техники для монтажа, возможность ручного выполнения работ.
  • Высокая герметичность создаваемой конструкции.
  • Высокая стойкость материала к воздействию влаги и агрессивных веществ, морозостойкость.
  • Кольца легко сверлятся, что упрощает подключение трубопровода.
  • Срок службы конструкции составляет не менее 50 лет.

Сравнение колодцев из полимерпесчаных и железобетонных колец по особенностям монтажа и эксплуатации:

Параметр Полимерпесчаные кольца ЖБ кольца
Транспортировка и монтажные работы Вес элементов до 60 кг позволяет перевозить их даже на легковом автомобиле и выполнять монтаж вручную. Вес кольца составляет около 500 кг. Для перевозки необходимо привлекать грузовик, а для монтажа – подъемный кран или манипулятор.
Стыковка Элементы стыкуются при помощи системы шип-паз, что упрощает установку и исключает необходимость в дополнительной герметизации. Сложность обеспечения плотного прилегания, необходимость дополнительной герметизации стыков.
Морозостойкость и влагостойкость Композит не пропускает влагу, выдерживает более 500 циклов замерзания-оттаивания. Бетон впитывает влагу через поры. Влага в структуре материала при замерзании-оттаивании вызывает его постепенное разрушение.
Химическая стойкость Композитный материал выдерживает воздействие многих видов агрессивных веществ. В результате химического воздействия может происходить разрушение бетона и коррозия арматуры ЖБ колец.
Технологичность Материал легко поддается сверлению обычным бытовым инструментом. Выполнение технологических отверстий для подведения труб связано с дополнительными сложностями.

Николай Попов

Николай Попов

Инженер компании Водолов

Задать вопрос

К минусам колодцы из полимерных материалов можно отнести недостаточно высокую прочность на сжатие. Поэтому для полимерно-песчаного колодца важно правильно рассчитывать необходимую толщину стенок колец в зависимости от высоты шахты. При правильном расчете и выборе элементов конструкция без проблем прослужит в течение пятидесяти лет.

Конвертер размеров колец — Найдите свой идеальный размер кольца

Таблица размеров колец

Чтобы найти эквиваленты размера колец, например, Размер колец в США или в Великобритании, вы можете использовать наш конвертер размеров колец или эту сокращенную версию таблицы размеров колец:

Внутренний диаметр Внутренняя окружность Размеры
мм дюймов мм дюймов Великобритания и Австралия США и Канада Франция Германия Япония Швейцария
11.53 0,454 36,22 1,43 0
11,95 0,474 37,54 1,49 А 1/2
12,37 0,487 38,86 1,53 B 1 1
12.78 0,503 40,15 1,58 С 1 1/2
13,21 0,520 41,50 1,63 D 2 41 1/2 13 1/2 2 1 1/2
13,61 0,536 42,76 1,68 E 2 1/2 42 3/4 13 3/4 3 2 3/4
14.05 0,553 44,14 1,74 F 3 44 14 4 4
14,36 0,565 45,11 1,77 G 3 3/8 45 1/4 5 5 1/4
14,45 0,569 45,40 1,79 G 1/4 3 1/2 14 1/2
14.56 0,573 45,74 1,80 G 1/2 3 5/8 6
14,65 0,577 46,02 1,81 H 3 3/4 46 1/2 6 1/2
14,86 0,585 46,68 1,84 H 1/2 4 15 7
15.04 0,592 47,25 1,86 I 4 1/4 47 3/4 7 3/4
15,27 0.601 47,97 1,89 I 1/2 4 1/2 15 1/4 8
15,40 0.606 48,38 1,90 Дж 4 5/8 49 15 1/2 9
15.70 0,618 49,32 1,94 Дж 1/2 5 15 3/4 9
15.80 0,622 49,64 1,95 К 5 1/8 50 10
16,00 0,630 50,27 1,98 К 1/2 5 3/8 10
16.10 0,634 50,58 1,99 л 5 1/2 51 3/4 16 11 3/4
16,51 0,650 51,87 2,04 M 6 52 3/4 16 1/2 12 12 3/4
16.92 0,666 53,16 2,09 N 6 1/2 54 17 13 14
17.35 0,683 54,51 2,15 O 7 55 1/4 17 1/4 14 15 1/4
17,75 0,699 55,76 2,20 -п. 7 1/2 56 1/2 17 3/4 15 16 1/2
18,19 0,716 57,15 2,25 Q 8 57 3/4 18 16 17 3/4
18.53 0,729 58.21 2,29 Q 3/4 8 1/2 18 1/2 17
18,61 0,733 58,47 2.30 R 8 5/8 59 19
18,89 0,748 59,34 2,35 R 3/4 9 19 18
19.10 0,752 60,00 2,36 S 9 1/8 60 1/4 20 1/4
19,41 0,764 60,98 2,40 S 3/4 9 1/2 19 1/2 19
19,51 0,768 61,29 2,41 т 9 5/8 61 1/2 21 1/2
19.84 0,781 62,33 2,45 т 1/2 10 20 20
20,02 0,788 62,89 2,48 U 10 1/4 62 3/4 21 22 3/4
20,20 0,797 63,46 2,50 U 1/2 10 1/2 20 1/4 22
20.32 0,800 63,84 2,51 В 10 5/8 63 23 3/4
20,68 0,814 64.97 2,56 В 1/2 11 20 3/4 23
20,76 0,817 65,22 2,57 Вт 11 1/8 65 25
21.08 0,830 66,22 2,61 Вт 3/4 11 1/2 21 24
21,18 0,834 66,54 2,62 х 11 5/8 66 1/4 26 1/4
21,49 0,846 67,51 2,66 Я 12 67 1/2 21 1/4 25 27 1/2
21.89 0,862 68,77 2,71 Z 12 1/2 68 3/4 21 3/4 26 28 3/4
22,33 0,879 70,15 2,76 Z + 1 13 22 27

Памула Ханна, докторант

.

Лучшие кольца для стрельбы на большие расстояния

Вы, безусловно, захотите подготовиться к любой стрельбе на дальние дистанции. Вам нужна хорошая дальнобойная винтовка и прицел, который выдержит все, что вам нужно. Есть много вариантов и исследований, которые касаются только этих двух предметов, но есть еще один важный элемент оборудования, который необходимо учитывать для успешной стрельбы на большие расстояния, и это кольца прицела.

По сравнению с тем, какую винтовку и прицел вы будете использовать, выбор колец прицела может показаться несколько тривиальным и может даже оказаться последней вещью, о которой вы будете думать.Помните, что эти маленькие малотехнологичные парни держат ваш прицел на месте, и хотя вам нужен хороший прочный прицел, который может выдержать сильную отдачу, кольца прицела также должны выдерживать серьезные злоупотребления, чтобы ваш потрясающий прицел не улетел. винтовки во время охоты или соревнований. Хорошо, что вы пришли сюда, чтобы проверить наши пять лучших колец для прицелов для стрельбы на большие расстояния.

Лучшие кольца для стрельбы на большие расстояния

Кольца Burris Signature 1 ”Zee Rings

распродажа

Кольцо Burris Signature Zee, Med Blk Gloss 420520

  • Кольца для подписи — это наиболее значительный технологический прорыв в истории монтажа прицелов.
  • Кольца для подписи предназначены для стрелка, который требует от своего снаряжения максимальной производительности.
  • Преимущества этой революционной конструкции — это постоянная точность, огромная сила захвата,
  • Если поместить синтетическую поворотную вставку в стальное внешнее кольцо, площадь поверхности прицела до кольца
  • Кольца и основания Burris долгое время были фаворитами изготовителей нестандартного оружия из-за их прочности, bea

Для стрелка, который требует от своего снаряжения максимальной производительности и является практичным мыслителем, кольца Burris Signature являются самым значительным технологическим достижением в истории установки прицелов.Эта революционная конструкция обладает множеством замечательных преимуществ, таких как неизменная точность, огромная сила захвата, отсутствие царапин и напряжений при установке, а также сохранение ценности прицела.

Эти кольца были спроектированы с синтетической поворотной вставкой внутри стального внешнего кольца, что позволяет достичь практически 100% контакта площади поверхности прицела с кольцом. Кольца и основания Burris хорошо известны и из-за их прочности, красоты и посадки стали излюбленным выбором производителей нестандартного оружия. Каждое кольцо сделано из цельного куска стали, в котором верхняя и нижняя части кольца идеально сочетаются друг с другом.Эти кольца в стиле Weaver могут похвастаться лучшей посадкой и надежным захватом, особенно когда у них нет движущихся частей.

Они очень впечатлены покупателями этих колец. Им нравится, что с помощью колец Pros-align вы можете вращать кольцевую вставку, чтобы корректировать направление прицела, чтобы вам не пришлось в конечном итоге максимизировать настройки вертикальной и вертикальной сторон или регулировать регулировку прицела. Клиентам также нравится, насколько они надежны и просты в установке.

Некоторые покупатели жаловались на то, что кольца не затягиваются достаточно физически.Кажется, что в прицеле все еще слишком большой люфт, но если вы продолжите затягивать винты, они сломают биты. Некоторые люди пытались согнуть их так, чтобы они плотно прилегали, но поняли, что кольца слишком сложно согнуть с помощью зажима.

Обзор положительных отзывов об этом продукте

  • сильная сила захвата
  • без царапин
  • простой монтаж
  • твердая сталь
  • синтетическая поворотная вставка

Обзоры минусов для этого продукта

  • может быть недостаточно плотным закрытием
  • ломает бит

Seekins Precision Medium 4 винта с головкой под колпачок для осциллографа

Кольца для оптических прицелов Seekins Precision представляют собой набор колец на 4 винта с горизонтальным разъемом, которые считаются лучшими из имеющихся благодаря превосходному дизайну, прецизионной обработке и пристальному вниманию к деталям.У них определенно красиво оформленное кольцо! Алюминиевая конструкция 7075-T6 построена в соответствии со спецификациями Пикатинни 1913 года.

Эти кольца универсальны, бывают 30 мм и имеют высоту от низкого до AR высокого. Таким образом, они подходят для большинства комбинаций винтовок и оптики, а с этой планкой Пикатинни вы должны ожидать красивого, прочного крепления и отличных характеристик.

Покупатели этого набора колец, кажется, находятся на одном конце спектра, они либо любят их, либо ненавидят.Большинству людей нравится невероятно плотная посадка и производительность, а также то, что они точны в затяжке и идеально подходят друг к другу. Поскольку они сделаны из алюминия, они невероятно легкие по сравнению со стальными кольцами, но не уступают по прочности и характеристикам.

Жалобы на эти кольца, как правило, касаются упаковки, а не самих колец. Покупатели жалуются на то, что в упаковке отсутствовали винты, но с кольцами вообще не было особых проблем. Они также имеют тенденцию быть немного более дорогими, чем некоторые другие кольца для прицелов, которые вы там найдете.

Обзор положительных отзывов об этом продукте

  • горизонтально разъемный винтами
  • красиво оформлен и продуман до мелочей
  • прецизионная обработка
  • легкий, 7075-T6 алюминиевая конструкция
  • Крепление для планки Пикатинни

Обзоры минусов для этого продукта

  • возможно недостающие винты в упаковке
  • немного дороговато

EGW 1 ”практичные алюминиевые кольца 750”

Практичный алюминиевый корпус EGW 1 дюйм.Кольца осциллографа 750 представляют собой вертикальные разъемные кольца, изготовленные из прецизионно обработанного алюминия и анодированные для получения красивой матовой черной поверхности. Они бывают диаметром 1 дюйм или 30 мм.

Покупатели этих колец утверждают, что они являются одними из лучших с прочным креплением и исключительной легкостью выравнивания прицела. Кроме того, они мягкие и не повреждают трубку прицела при затягивании.

Никаких реальных негативов от клиентов замечено не было, и кольца, кажется, идут со своей собственной насадкой, чтобы затянуть их правильно.

Обзор положительных отзывов об этом продукте

  • Обработанная алюминиевая конструкция
  • анодированный для получения матового черного покрытия
  • вертикальный разъем типа
  • как скала, но не повредить прицел
  • бит, похоже, включен

Обзоры минусов для этого продукта

  • Настоящий продукт отрицательный результат не отмечен

Кольца для спортивной оптики TPS TSR Low

Кольца для спортивной оптики TPS TSR Low (.925), 30 мм

  • Самые точные кольца для прицелов на планете.
  • Округлость (округлость) диаметра посадочного отверстия кольца в пределах 2/10000 тысяч.
  • Параллельность и перпендикулярность отверстия под кольцо к основанию кольца менее 1/10000 от тысячи.
  • Прямой поставщик в Министерство обороны Канады для C14 Timberwolf .338 Lapua (MRSWS)
  • Изготовлен в США ветеранами из алюминиевого сплава 7075-T651

Спортивные оптические кольца TPS TSR Low Sporting отличаются невероятной точностью, с округлостью диаметра отверстия кольца в пределах 2/10000 тысячных долей, а также параллельностью и перпендикулярностью отверстия кольца к основанию кольца менее 1/10000 тысячных.Они производятся в Соединенных Штатах ветеранами США и являются прямым поставщиком министерству обороны Канады C14 Timberwolf .338 Lapua. Другими словами, эти кольца изготовлены умело и грамотно и тактически проверены.

Кольца прицела TPS TSR изготовлены из алюминиевого сплава 7075-T651 с твердым анодированием и имеют привлекательный матовый черный цвет. Поскольку они точно обработаны, они обеспечивают максимальный прицел для контакта с кольцом и надежно удерживают прицел от отдачи.Они выполнены в популярной конструкции с четырьмя винтами, которая позволяет выравнивать визирную сетку, а затем затягивать левую и правую сторону без нарушения выравнивания прицела. Края и углы закруглены не только для предотвращения заедания, но и для получения чистого и острого вида. Наконец, они прикрепляются к основанию Пикатинни с помощью большой зажимной гайки, которая позволяет плотно затягивать кольца.

Покупателям этих колец нравится, насколько они невероятно прочные, в то же время легкие и недорогие.В довершение всего, они говорят, что их очень легко установить. У них нет реальных жалоб или замечаний со стороны клиентов.

Обзор положительных отзывов об этом продукте

  • 7075-T651 из алюминиевого сплава
  • жесткий анодированный матовый черный цвет
  • точно обработан, плотно прилегает и прочно
  • производства U.S. Veterans, поставлено Министерству обороны Канады.
  • 4 колпачка
  • закругленные кромки и углы
  • Фитинги Пикатинни с большой зажимной гайкой для крутящего момента
  • легкий, недорогой

Обзоры минусов для этого продукта

Прецизионные согласованные кольца Vortex Optics

распродажа

Прецизионные согласованные кольца Vortex Optics 30 мм -…

  • Эти прецизионные согласованные кольца Vortex позиционируют центр тубуса оптического прицела на высоте 0,97 дюйма (24,64 мм) от …
  • Наши прецизионные согласованные кольца хранятся попарно на протяжении всего производственного процесса, обеспечивая идеальное качество от одного комплекта до другого. ..
  • Мы начинаем с сертифицированной алюминиевой заготовки USA 7075 T6 и придерживаемся предельно жесткого допуска 0,0005, используя нашу точность …
  • Эти кольца Vortex серийно сериализуются, подвергаются вибрационной обработке, ручной струйной очистке и завершаются Твердое покрытие типа III, анодирование.
  • Продается по два кольца в упаковке. В комплект входит шестигранный ключ. Сделано в США.

Кольца Vortex Optics Precision Matched отличаются прочностью, легкостью и защитой от зацепления, изготовлены из алюминия и имеют твердое анодированное покрытие III типа. Алюминиевый корпус изготовлен из сертифицированной алюминиевой заготовки USA 7075-T6 и невероятно плотно зажат на прецизионном фрезерном станке с ЧПУ, чтобы обеспечить идеальную посадку между верхним и нижним кольцами. Затем они сериализуются, подвергаются вибрационной обработке и ручной абразивоструйной очистке, а затем подвергаются твердому анодированию.

Эти кольца оптического прицела очень специфичны для планок Пикатинни и не подходят для стилей Уивера. Они качественно сделаны в США и поставляются с собственным шестигранным ключом в комплекте.

Покупатели этих колец, кажется, действительно их любят! Они отмечают, что качество этих колец очень высокое, они красивые и надежные. Верх и низ идеально сочетаются друг с другом, обеспечивая идеальную посадку.

Некоторые отрицательные стороны колец заключаются в том, что существует так много вариантов размеров, что кажется, что многие люди в конечном итоге имеют неправильную высоту и должны заменять кольца.Кажется, есть много жалоб на то, что кольца прибывают с отсутствующими винтами. Похоже, они тоже относятся к более высокому ценовому диапазону, но большинство людей, похоже, не возражает против этого, поскольку качество настолько хорошее.

Обзор положительных отзывов об этом продукте

  • высококачественный, прочный и легкий
  • противозадирный
  • США изготовили заготовку из алюминиевого сплава 7075-Т6
  • Тип III с твердым анодированным покрытием
  • подходит для планок Пикатинни
  • Шестигранный ключ в комплекте

Обзоры минусов для этого продукта

  • много размеров и люди не той высоты
  • кольца часто приходят с отсутствующими винтами

Рекомендации по кольцу осциллографа

При выборе колец прицела следует учитывать некоторые моменты.Тип материала кольца сделаны из влияет как крепкий они, вид крепления или базовой железной дороге, тип колец в целом, а высота или размер. Конечно, у вас есть и другие соображения, например, цвет, но это скорее второстепенная проблема, если вы просто ищете лучшее и самое прочное кольцо для вашей ситуации.

Материалы колец прицела

По большей части вы увидите кольца из стали или алюминия. Однако существуют и другие типы материалов, такие как кольца из цинкового сплава и спеченной стали.Спеченная сталь представляет собой железный порошок и графит, который нагревают и сжимают до образования твердого единого материала. Кольца из спеченной стали и цинкового сплава должны быть сначала отлиты, а затем подвергнуты механической обработке, а сталь и алюминий просто вырезаны и обработаны. Цельные стальные кольца самые прочные и лучше держат форму.

best scope rings for long range shooting

best scope rings for long range shooting

Базовая направляющая

Возможно, у вас уже есть крепление типа Пикатинни или Уивера на вашей винтовке, и вам просто нужно совместить с ним кольца. Кольца также поставляются с насадками для крепления «ласточкин хвост» или быстросъемного крепления.Некоторые производители, такие как Ruger и Sako, имеют свои собственные типы колец, которые крепятся непосредственно к винтовке без необходимости предварительно устанавливать соответствующие крепления. Это своего рода маунт, кольцо-комбо. Вы также должны решить, хотите ли вы использовать моноблок, состоящий из двух частей. Цельные крепления являются более прочными из двух.

Тип кольца

Помимо того, как крепятся кольца, вы можете рассмотреть тип в целом. Быстроразъемные кольца удобны при необходимости снятия и надевания прицела для транспортировки.Обычно они заменяются каждый раз в одном и том же положении, поэтому вам не нужно каждый раз заново обнулять прицел. Существуют также цельные кольца, которые консольные, которые всегда одинаковы, поэтому вы знаете, что ваш прицел не изменен.

Вам может быть интересно, как соединяются кольца. Некоторые кольца разделяются по горизонтали, а другие по вертикали. Горизонтальные кольца прикрепляются к основанию только за нижнюю половину кольца, а вертикальные кольца прикрепляются к обеим частям кольца.С горизонтальными кольцами справиться проще. Кольца поставляются с 2, 4 или 6 винтами. Чем больше винтов вам нужно затянуть, тем крепче будет крепление.

Высота кольца

Высота кольца, безусловно, стоит принять во внимание. Помимо необходимого диаметра, который будет определяться вашим прицелом, кольца бывают малой, средней и высокой высоты. Также имейте в виду, что если вы предпочитаете прозрачные кольца, они также немного увеличат общую высоту.Чем больше диаметр линзы объектива, тем выше желаемая высота кольца. Это необходимо для обеспечения надлежащего зазора и отсутствия контакта между винтовкой и прицелом.

Часто задаваемые вопросы

Как узнать, какая высота кольца прицела мне нужна? — По большей части вам нужно самое низкое крепление, которое вы можете получить, не касаясь прицела винтовки. Это обеспечит хороший сварной шов. Однако иногда вам нужно будет подняться немного выше, чтобы сделать обзор более удобным.Это связано с тем, что разные производители на самом деле имеют разные размеры, поэтому высокие кольца одной марки могут отличаться от высоких колец другой марки.

Определите высоту своего прицела: диаметр объектива плюс 2-4 мм для корпуса прицела, затем разделите это число на 2. Теперь у вас есть центр прицела, который должен находиться над базовым креплением. Теперь выберите наименьшую высоту кольца (в сочетании с основанием), которая все еще больше этого числа. Измерьте расстояние от основания кольца до центра кольца.Это даст вам ваш рост.

Какой материал кольца прицела лучше всего? — Это будет зависеть от личных предпочтений и потребностей. Ваш основной выбор — между сталью и алюминием. Сталь прочнее и немного лучше сопротивляется деформации, но они тяжелее. Алюминиевые кольца намного легче, но не так прочны, как стальные. Однако в последнее время производители алюминиевых колец производят кольца, которые без веса конкурируют со стальным кольцом по прочности и долговечности.

Что лучше: вертикальное или горизонтальное разрезное кольцо? — Это тоже личное предпочтение.Оба хороши и крепки. Я лично предпочитаю горизонтальное разделение, потому что вы можете установить нижнюю половину, установить прицел, а затем применить верхнюю половину. С вертикально разрезными кольцами обе части должны прикрепляться к основанию, поэтому вы должны попытаться удерживать все вместе, затягивая кольца. Гравитация работает только в одном направлении.

Заключение

Надеюсь, это руководство и основные моменты из пяти наших лучших колец для стрельбы на большие расстояния были для вас полезными и полезными.Ваш прицел хорош, только если у вас есть хорошие, прочные кольца, надежно удерживающие его. В противном случае, если у вас есть неисправные кольца, ваш прицел может переместиться на вас или повредиться.

Неправильная высота кольца может вызвать проблемы со зрением, если вы правильно смотрите в прицел и следите за своей целью. И если ваш прицел был неправильно установлен в кольцах, ваша сетка может быть смещена или слишком далеко уходит вверх или вниз. Вы можете видеть, как даже такая маленькая, недорогая и бесславная часть изображения может иметь огромное влияние на общую производительность.

Теперь вы лучше знаете, что именно вы ищете, и можете найти идеальные кольца для прицела, которые дополнят комплект вашей винтовки и прицела, а также выйти и надрать прикладом при любой стрельбе, которую вы делаете. Удачной вам охоты!

Если вам понравилась эта статья, вам, вероятно, понравятся эти:

.

колец для штор по лучшей цене в Индии

Популярные товары: Кольца для штор

Латунное кольцо с ушком для штор

1

рупий
Благородные предприятия

Кольцо для штор из античного золота

2

рупий
Harsh Plastech

Кольца с ушком

125 рупий

Шри Шьям Декор

Серебряное хромированное кольцо с плоскими люверсами Jumbo

1 рупий.40

Викас Продукт

Кольца для штор

3.60 рупий

Star Elastics & Tape Co.

Кольца для штор

185

рупий
Индия.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
()
x
