Банная печь с теплообменником: Печи для бани с теплообменником для воды – купить в Санкт-Петербурге

Содержание

Печи Гефест с теплообменником. Печь Гефест с баком для воды.

Желая обеспечить для своей парной не только режим русской бани, но и бесперебойную работу моечной, приобретайте печь Гефест с баком для воды и теплообменником. Особенно это актуально для банек, которые промерзают, ведь в них нельзя использовать бойлеры. Купить этот комплект и отдельные его составляющие можно в нашем интернет-магазине по самой низкой в регионе цене.

Назначение, принцип работы и виды теплообменников

Теплообменник – это устройство, контактирующее с нагретой поверхностью печи и нагревающее воду в баке. Работает оно благодаря естественной конвекции: нижние слои жидкости, нагревшись, поднимаются вверх, а холодные, опускаясь вниз, занимают место нагретых.

Выходы устройства подсоединяются к выносной накопительной емкости, образуя водный контур. Водичка будет горячей, пока топится печка, а потом она сливается. Но назначение теплообменника не только в нагреве воды: бак, вынесенный в моечную, становится своеобразным радиатором и прогревает предбанник.

Банные печи Гефест с баком для воды (объем 50-120 л) могут быть укомплектованы стальными теплообменниками (объем 6-14 л) двух видов:

  • Натрубными (насадными). По сути, данный вид теплообменника является модулем дымохода. Это труба, вокруг которой находится герметичная емкость цилиндрической формы.
  • Пристенными. Такой вид крепится к боковой стенке теплогенератора винтами, теплообмен происходит за счет контакта с раскаленной стенкой печки .

Особенности натрубных и пристенных теплообменников для печек Гефест

Использование теплообменников значительно предпочтительнее установки натрубного водного бака, т.к., находясь постоянно при температуре кипения, вода чрезмерно повышает влажность в парилке, что недопустимо для русской бани. Но, чтобы приобретенная модель теплообменника полностью соответствовала вашим требованиям, необходимо изучить ее свойства и возможности. Предлагаем познакомиться с достоинствами и недостатками натрубных и пристенных устройств.

Насадной тип, размещенный на дымоходе, получает тепло от дымового канала, который нагревается выбрасываемыми газами. К его достоинствам можно отнести то, что:

  • Имеет достаточно большой объем, быстро нагревает воду в емкости и удерживает высокую температуру во время топки печки.
  • Понижая температуру дымовых газов, он повышает пожарную безопасность.

Но многим пользователям не нравится то, что печь Гефест с баком для воды и теплообменником такого типа становится более громоздкой, менее эстетичной.

Пристенный тип очень плотно прилегает к боковой стенке агрегата в районе топки. Он:

  • Более компактен и выглядит эстетичней, чем натрубный.
  • Является эффективным, порядка 50 л воды закипает за 45 минут.
  • Изготавливается для левой и правой стенок.
  • Может быть «спрятан» под облицовкой или внутри кованной сетки теплогенератора.

Следует учесть также, что в каменной облицовке для печи Гефест с баком для воды и таким теплообменником сразу вырезаются отверстия для трубок водопровода.

Как купить подобный комплект

Выгоднее и комфортнее всего это сделать у Литейка Про, ведь мы не только предлагаем бюджетные цены, но и:

  • Помогаем подобрать нужную модель.
  • Профессионально консультируем относительно обустройства, так, например, рекомендуем выносной бак размещать выше уровня теплообменника, и т.д.
  • Оказываем услугу «монтаж под ключ».
  • Выполняем доставку.

Ваша печь Гефест с баком для воды и теплообменником ждет вас. Звоните!

КАЛИНА печь-камин с теплообменником | ТеплоДоступно.ру

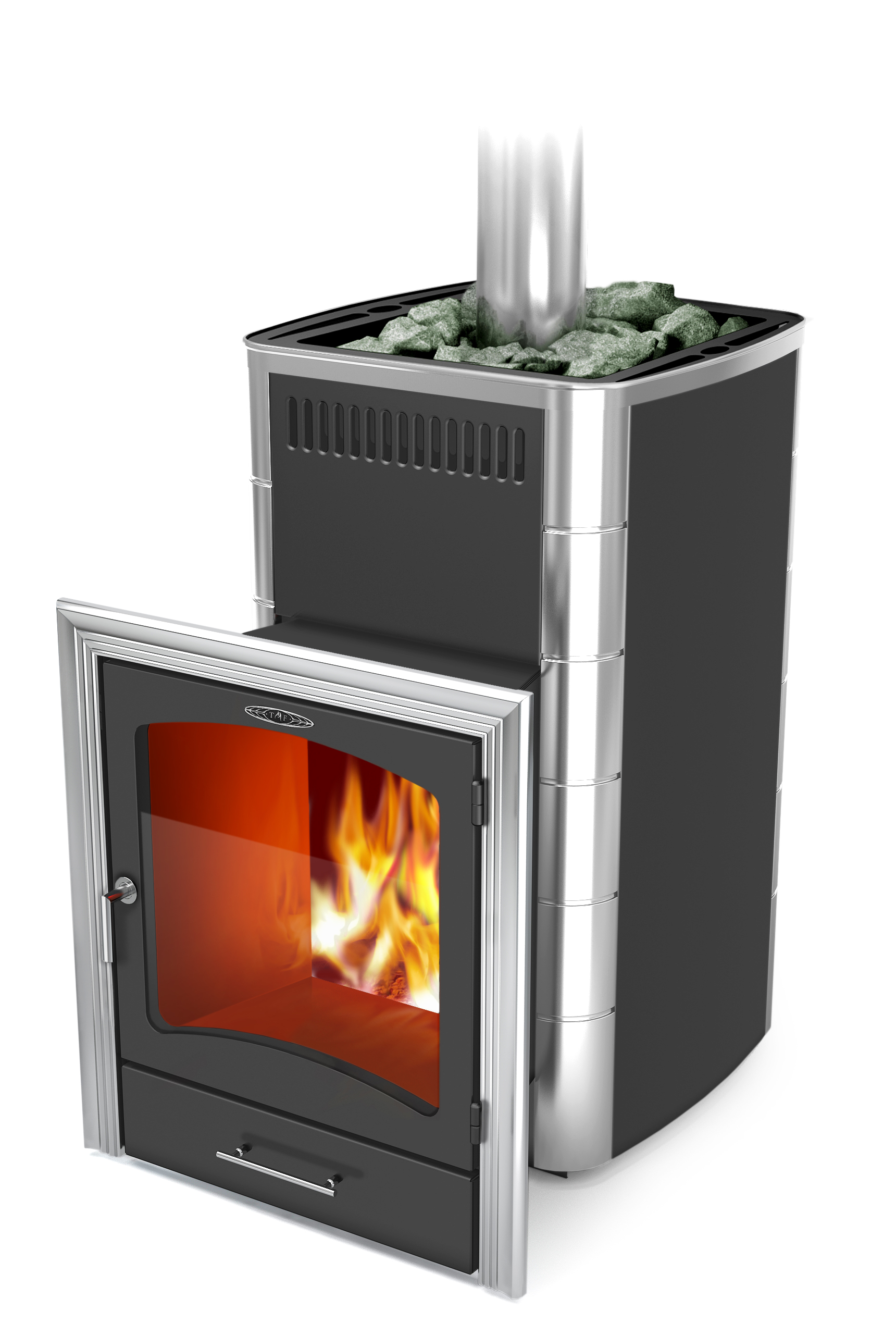

Печь каменка банная Термофор Калина с теплообменником служит для получения пара и обогрева парной объемом до 30 м3. Встроенный в данную модель теплообменник позволяет подключить и эксплуатировать бак с горячей водой для помывки. Объемная каменка отлично прогревается. Стеклянная дверца позволяет любоваться игрой огня.

Модификация печи «Калина», отличающаяся наличием конвектора цвета «антрацит» со вставками из нержавеющей стали и оснащенная большим светопрозрачным экраном с рамкой цвета «антрацит». Модификация имеет встроенный теплообменник для нагрева воды в выносном баке.

  • Большой светопрозрачный экран, расширяющийся топливный канал и широкий топливник позволяют комфортно наблюдать за пламенем с разных точек.
  • Оригинальный лабиринтный газоход обеспечивает мощный скоростной нагрев парилки объемом до 30 м3 и качественный прогрев каменной закладки массой около 100 килограммов.
  • Встроенный теплообменник позволяет нагревать воду в выносном баке, размещенном в смежном помещении.
  • Благодаря применению жаростойкой высоколегированной нержавеющей стали стенки печи химически инертны и практически не подвержены окислению, что сводит к минимуму выжигание кислорода из воздуха.
  • Вы можете купить печь любого цвета при условии, что она будет черной. Радикально черной.

Дровяная банная печь премиум-класса, королева печей «Термофор», отличающаяся красотой, силой и статью.

Она сочетает в себе мощную банную печь и большой красивый камин. Лабиринтный газоход обеспечивает мощный скоростной нагрев парилки объемом до 30 м3 и качественный прогрев каменной закладки массой около 100 кг.

Печь ориентирована на интенсивное парение и изготавливается только из жаростойкой стали. На все модификации печи «Калина» распространяется трехлетняя «Железная гарантия» на целостность металла и сварных швов топки.

Модель выпускается в двух вариантах дизайна: «антрацит с нержавеющими вставками» и НК (конвектор из полированной нержавейки). Она комплектуется максимально большим светопрозрачным экраном с диагональю 54 см, который оснащен рамкой из нержавеющей стали или выполненной в дизайне «антрацит».

Также предусмотрена модификация с встроенным теплообменником для нагрева воды в выносном баке.

«Калина Inox» идеально подходит для любителей попариться дружной компанией. В большей степени ориентирована на режим финской сауны с повышенной температурой воздуха и пониженной влажностью.

как правильно рассчитать и самостоятельно сконструировать — Справочная информация по банным печам, водогрейным котлам и печам калориферам.

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Что такое теплообменник и зачем он нужен?

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
  • Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

  • Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
  • Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
  • Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
  • Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
  • Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.

Банная печь со встроенным теплообменником —

Банная печь со встроенным теплообменником (бойлером) позволяет эффективно использовать энергию вырабатываемую при горении, направляя часть энергии на нагрев воды в отнесенных баках.

Банная печь со встроенным теплообменником (бойлером) позволяет эффективно использовать энергию вырабатываемую при горении, направляя часть энергии на нагрев воды в отнесенных баках.

Печь каменка со встроенным теплообменником отличается от обычной печи каменки только, внесенным к конструкцию печи дополнением в виде герметичной емкости, примерно от 3 до 7 литров. Которая расположена либо на корпусе печи, под кожухом пример Harvia 20 sl boiler. Либо цельно гнутой трубы которая проходит через корпус печи и топку, пример Kastor 16 boiler. Бойлер может располагаться с любой стороны печи. Подключать теплообменник к выносному баку рекомендуется медными трубами, соединения могут быть как на обжиме, так и на пайке.

При установке печи не рекомендуется использовать стальные и металлопластиковые трубы. В системе стальных труб в ходе эксплуатации образуется ржавчина. Металлопластиковые трубы не стойки к повышенному нагреву. Принцип работы системы основан на естественной конвекции, вода в теплообменнике нагревается и по трубе попадает в бак, из бака вода по трубе поступает в теплообменник, создается непрерывный процесс нагрева. Выносной бак должен располагаться выше теплообменникам печи, для более эффективного нагрева воды. Хотим обратить ваше внимание на то что в конструкции труб , должен быть предусмотрен слив на зимний период, в нижней точке системы. Отсутствие слива может привести к серьезным последствиям. Произойдет замерзание системы с последующей ее деформацией, или разрыв теплообменника печи. Когда система заморожена и происходит нагрев печи, в теплообменнике происходит растопление льда превращающегося в пар, в теплообменнике создается давление, что приводит к взрыву теплообменника. На фотографиях ниже показана печь с повреждениями, которые вызваны заморозкой системы. В системе отсутствовал слив в нижней точке.

Наши специалисты в срок и качественно произведут монтаж системы нагрева воды. Окажут консультацию по оптимальному месторасположению печи и бака, а также окажут помощь в приобретении необходимых материалов. Образцы наших работ смотрите в галерее.

Теплообменник дровяной печи, что это такое и как он работает? — Мой Кук N Посуда

Что такое теплообменник?

Теплообменник — это устройство, которое может передавать тепло от одной среды к другой (газу или жидкости). Распространенным типом теплообменника является автомобильный радиатор, который передает тепло от горячей охлаждающей жидкости (жидкости) двигателя воздуху (газу), проходящему через охлаждающие ребра радиатора.

Что такое теплообменник дровяной печи?

Воздухо-воздушный теплообменник , установленный в дымоходе дровяной печи , нагревается выходящим горячим воздухом , поднимающимся в дымоходе, который нагревает трубы внутри теплообменника . Затем тепло извлекается путем продувки более холодного воздуха через трубы теплообменника.

Самый распространенный тип теплообменника дровяной печи медленного горения устанавливается в дымоходе. Без теплообменника горячий воздух от огня поднимается вверх по дымоходу, и, хотя дымоход становится теплым, большая часть тепла уходит в атмосферу, где заканчивается дымоход. Большая часть тепла, выходящего из дымохода, может быть утилизирована, если в дымоходе установлен теплообменник.

Существуют и другие типы теплообменников для дровяных каминов, включая решетки и пластины, которые мы не будем рассматривать в этой статье.Эти теплообменники каминного типа обычно полагаются на тепловую массу этих устройств, нагреваемых огнем. Затем тепловая масса излучает тепло во всех направлениях, а не теряется в дымоходе.

Теплообменники для дровяных печей бывают разных форм и размеров.

Как работает теплообменник дровяной печи, установленный на дымоходе?

Конструкции теплообменников дровяных печей, устанавливаемых на дымоходе, различаются, но принцип всех конструкций одинаков.

Теплообменник устанавливается на линии дымохода. Весь горячий воздух, подаваемый вверх по дымоходу от огня, проходит через теплообменник. Внутри теплообменника находятся либо герметичные змеевики, либо прямые отрезки труб. Внутренняя часть змеевика или трубки полая и подвергается воздействию атмосферы помещения.

Наружная часть змеевиков или труб нагревается, так как они подвергаются воздействию горячего воздуха, поднимающегося в дымоходе. По мере того, как трубы нагреваются, вентилятор продувает комнатный воздух через трубы, быстро нагревая этот воздух, прежде чем он выйдет из труб и циркулирует в комнате.Поскольку змеевики или трубы герметично закрыты, дым из дымохода не может попасть внутрь змеевиков или труб.

Продувка трубок воздухом помогает сохранить разницу температур в трубках, тем самым увеличивая излучение и повышая эффективность теплообменника.

Это видео о двухствольном теплообменнике дровяной печи дает хорошее представление о том, как работают теплообменники, установленные на дымоходе.

Как теплообменник дровяной печи экономит деньги и сохраняет тепло?

Рассмотрим дровяную печь (без установленного теплообменника), которая сжигает дрова в комнате.При наличии определенного количества дров и воздуха огонь нагревает дровяную печь до определенной температуры и излучает определенное количество тепла в помещение. Горячий воздух, образующийся при пожаре, поднимается по дымоходу и выбрасывается в атмосферу.

Когда теплообменник установлен в дымоходе, этот (ранее отработанный) горячий воздух нагревает теплообменник, который используется для подачи большего количества тепла в помещение .

Эта ситуация дает возможность либо произвести больше тепла из огня того же размера, создать меньший огонь для производства того же количества тепла, либо какую-то комбинацию большего количества тепла и меньшего огня.
Поскольку цена на дрова продолжает расти, время окупаемости теплообменника на экономия количества сожженной древесины происходит относительно быстро.

Часто задаваемые вопросы

Зачем устанавливать теплообменник дровяной печи?

Большая часть тепла, вырабатываемого медленно горящей дровяной печью, уходит в дымоход. Это фактически потраченная впустую энергия, для которой сжигается топливо. Рекуперация потерянной энергии с помощью теплообменника означает, что при той же тепловой мощности можно сжигать меньше древесины.Теплообменник обеспечивает большую теплоотдачу от сжигаемого топлива.

Существуют ли другие типы теплообменников для дровяных печей?

Да, некоторые дровяные печи имеют встроенный в топку теплообменник. Обычно это путь выхода воздуха к дымоходу. Они работают аналогично дымоходам в том смысле, что они нагревают трубы, но в некоторых конструкциях эти трубы имеют небольшие отверстия, поэтому они не полностью герметичны.

Небольшие отверстия пропускают несгоревший дым в трубки.Разница в том, что из-за того, что эти трубки находятся так близко к огню, они сильно нагреваются. При подаче холодного воздуха, богатого кислородом, внутри трубки происходит дальнейшее горение. Любой дым, попадающий в трубы, повторно сжигается. Это очень чистый дизайн, и при хорошем уходе они производят мало дыма.

Вы можете ознакомиться с некоторыми отличными идеями дизайна двухствольной дровяной печи здесь.

Должен ли я построить собственный водяной теплообменник?

Нагрев воды дровяной печью – отличная идея для экономии затрат на электроэнергию.У вас уже есть дровяная печь. Таким образом, вы также можете использовать часть этой энергии для нагрева воды, верно. Конечно, это отличная идея, но не для самодельщиков.

При нагревании вода расширяется и при попадании в атмосферу может принять форму очень горячего пара. Судно, которое не спроектировано должным образом и недостаточно прочно, может стать очень опасным (по сути, паровой бомбой), когда оно находится под давлением нагретой воды. Профессионально спроектированные конструкции водонагревателей проверены временем, изготовлены из нержавеющей стали и испытаны под давлением.

Мы не рекомендуем делать водонагреватель своими руками, если вам дорога ваша безопасность.

Теплообменник дровяной печи | Wood-Furnaces.net

Как работает теплообменник?

Если у вас есть дровяная печь, вы можете в значительной степени контролировать количество тепла, направляемого в ваш дом. Сжигая правильное топливо, правильно устанавливая заслонку и выполняя другие действия, вы можете максимизировать тепловую мощность вашей дровяной печи в холодные зимние месяцы.Вы также можете использовать дровяную печь для нагрева воды. Теплообменник дровяной печи предназначен для передачи тепла от одной среды к другой.

Базовая установка

Теплообменник дровяной печи можно установить несколькими способами. В своей самой простой форме теплообменник должен иметь набор змеевиков, проходящих через большую трубу. Через змеевики прокачивается горячая жидкость или газ, а по трубке проходит холодная жидкость. Тепло, проходящее через змеевики, передается окружающей жидкости в трубке.Таким образом, тепло передается от одной среды к другой простым и эффективным способом.

Типы теплообменников

Теплообменники могут быть частью систем в домах, на предприятиях, на фабриках, а также в приборах и машинах по всему миру. Хотя существует множество различных типов теплообменников, один из наиболее распространенных вариантов называется кожухотрубным теплообменником. Это тип проводника, который уже был описан. Другим распространенным типом теплообменника является пластинчато-ребристый теплообменник, в котором для прохождения жидкости используется ряд тонких пластин.

Лучший тип теплообменника зависит от его применения и доступного пространства.

Как они используются?

Теплообменники можно использовать по-разному. Теплообменник дровяной печи можно использовать, например, для нагрева воды. Горячие газы от огня могут проходить через систему змеевиков; вода для нагрева, которая будет использоваться либо для системы лучистого отопления, либо для стирки, принятия душа и других применений горячего водоснабжения.С помощью теплообменника горячий воздух также можно направлять в дом без выброса пепла и других побочных продуктов сгорания. На фабриках тепло, которое создается и выделяется в выхлопных газах, может быть направлено в теплообменник и повторно использовано для обогрева здания, а не просто потеряно. Точно так же теплообменник может использовать тепло, выделяемое в двигателе автомобиля или грузовика, для обогрева салона автомобиля. Поскольку выхлоп отделен от нагретого воздуха, пары не попадают в автомобиль.

Использование теплообменника дровяной печи — это эффективный, доступный и действенный способ использования тепла, выделяющегося в процессе горения.

Водонагреватель на дровах нагревает воду бесплатно

Добавить в избранное

Патриция Грин – Хороший горячий душ или ванна необходимы для хорошего самочувствия каждого человека. Душ или ванна в холодный день с бесплатной горячей водой из вашей дровяной печи, которая не тратит ископаемое топливо, теперь это роскошь, которая может сделать ваш день роскошным.

Дровяная кухонная печь с достаточно большой топкой, чтобы отапливать дом, — это удивительно полезное оборудование. Он согревает вас, готовит обед, печет хлеб и сушит одежду. Добавьте змеевик теплообменника, бак для горячей воды, медные трубы, клапаны и фитинги, и ваша дровяная кухонная плита может также нагревать всю воду для бытовых нужд.

Базовая термосифонная система горячего водоснабжения имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной кухонной плиты для соединения с трубами, которые проходят до обычного горячего водоснабжения от 30 до 120 галлонов. резервуар для хранения воды над плитой не менее чем на 18 дюймов, а в идеале разместить на втором этаже над плитой.Система подключена под углом от 45 до 90 градусов, так что поднимающаяся горячая вода и падающая холодная вода циркулируют непрерывно, пока печь горячая, и подключена к системе горячего водоснабжения дома.

Варианты на эту основную тему используют циркуляционный насос и, таким образом, могут подключаться к обычному газовому или электрическому водонагревателю в подвале для использования в межсезонье. Некоторые люди пробовали самодельные змеевики, установленные в дымоходе или на внешней стене печи. Система также идеально дополняет солнечную горячую воду, нагревая воду в менее солнечную часть года.Если он установлен с переключателем, он также может работать в тандеме с вашим текущим водонагревателем.

Чтобы самостоятельно установить эту систему, вам потребуются базовые навыки сантехника и механики, приправленные тягой к приключениям, плюс умение пользоваться паяльной горелкой и некоторые сантехнические инструменты. Каждая система будет немного отличаться и потребует некоторого творческого мышления.

Установка горячего водоснабжения на кухонной плите Heartland четырехлетней давности в доме Сэнди и Луи Мейн, Пэришвилл, Нью-Йорк. Установка трубы крупным планом.

Есть много преимуществ. Это действительно может обеспечить достаточное количество горячей воды для семьи. Если вам жарко, система может подавать около 20 галлонов воды температурой 120 градусов в час, но она может стать намного горячее. Он будет сохранять это тепло в течение 48 часов в надлежащим образом изолированном резервуаре, даже после того, как огонь погаснет. Так что даже если вы не используете дровяную печь постоянно, вы все равно будете принимать утренний душ.

Лучше всего, стоимость и окупаемость хорошие.Если вы установите его самостоятельно и сможете купить водонагреватель, он будет стоить вам примерно 250-700 долларов за змеевик, 400 долларов за медные трубы и фитинги, клапаны и манометры и 50 долларов за изоляцию труб и резервуаров. Допустим, ваш электрический водонагреватель обходится вам в мучительные 40 долларов в месяц, и вы живете в северном районе, где вы можете разогревать свою дровяную печь шесть месяцев в году. Суть в том, что 40 долларов в месяц x 6 равняется 240 долларам, которые вы будете экономить ежегодно. Таким образом, менее чем за три года вы окупите затраты и будете пользоваться бесплатной горячей водой, используя эту недорогую технологию строительства.(Прим. ред.: цены 2010 г.)

Сведения о системе

Хотя эта система горячего водоснабжения может быть установлена ​​в любой дровяной кухонной печи, многие новые кухонные плиты предназначены для нагрева воды и имеют змеевик, который можно приобрести непосредственно у производителя. Самые безопасные, широко используемые и эффективные змеевики теплообменника изготавливаются из испытанной под давлением нержавеющей стали и имеют простую форму U или W для установки внутри топки. Они бывают разных размеров с монтажным оборудованием, прокладками и инструкциями.Вы также можете заказать клапан сброса давления (необходимость!), и кольцевую пилу с битой для сверления печи. Также доступны индивидуальные катушки. Стоимость от 170$ до 270$. (Смотрите в конце статьи). В неэлектрическом каталоге Lehman также есть рубашка для горячей воды, которая устанавливается в топку за 395 долларов, и, кстати, не забудьте заказать их полезный буклет Hot Water From Your Wood Stove за 9,95 долларов. (Прим. ред.: цены 2010 г.)

После того, как вы измерили свою топку, решили, какой размер и форма змеевика лучше всего, и заказали его, вам нужно будет найти или купить электрический или газовый водонагреватель, соответствующий вашим потребностям.Если вы покупаете подержанный бак, убедитесь, что он не содержит ржавчины и водонепроницаем. Легкость, с которой фитинги и соединители могут быть сняты со старого водонагревателя, часто является хорошим показателем того, в каком состоянии он находится. термостат. Вы также можете использовать бак из оцинкованной стали, чтобы сэкономить деньги, но вам придется изолировать его стекловолокном, как и любой бак водонагревателя. При размещении вашего резервуара помните следующее: вы можете перемещать резервуар на расстояние до двух футов от дровяной кухонной плиты за каждый фут над выходом змеевика из задней части печи.

Снимите крышку водонагревателя, отвинтите и снимите электрический элемент и термостат на баке. Используя кольцевую пилу, вы просверлите два отверстия внутри дровяной печи, через которые будут проходить резьбовые концы змеевика и уплотняться гайками, плоской шайбой и прокладкой.

В основном, горячая вода из змеевика выходит из печи и поднимается по 1″ медным трубам, чтобы попасть в бак через верхний элемент. (См. схему). Холодная вода возвращается из нижнего дренажного клапана вниз по 1-дюймовым трубам, чтобы снова войти в змеевик и снова нагреться.Трубы горячей воды установлены под углом от 45 до 90 градусов и соединены с обычными водопроводными трубами горячей воды в кухню и ванную комнату. Чтобы облегчить поток, труба горячей воды должна подниматься вверх не менее чем на несколько футов после выхода из печи. После этого у вас могут быть 90-градусные изгибы, которые замедлят поток, но два 45-градусных фитинга лучше, чем один 90-градусный.

Вам понадобится сливной клапан, а также датчик температуры в хорошо видном месте, а также два клапана сброса давления/температуры на выходе горячей воды рядом, но не слишком близко к дровяной кухонной плите и подключенные к сейфу. место, например, пятигаллонное ведро или в канализационную систему.В резервуаре вы установите клапан регулирования температуры, настроенный на 120 градусов, а в самой высокой точке еще один предохранительный клапан температуры/давления, вакуумный предохранительный клапан и клапан для выпуска воздуха. Убедитесь, что вы соблюдаете правила сантехники.

Резервуар для воды находится над плитой Мэна на втором этаже и красиво спрятан в чулане.

Решение проблем

Как правило, эту систему легко обслуживать, но вот несколько советов.

Вначале система сильно нагревается и может сработать клапан сброса давления, но по мере накопления креозота на змеевике эта проблема исчезнет.Разожгите свою дровяную печь немного прохладнее.

Если у вас жесткая вода, через несколько месяцев внутри труб образуется известковый налет. С помощью сливных кранов можно хотя бы раз в сезон промывать трубы уксусом.

Креозот

скапливается на внешней стороне змеевика, и его можно соскрести, чтобы обеспечить максимальную эффективность теплообмена. И, говоря о креозоте, чаще проверяйте свою трубу или дымоход, так как теплообменник будет потреблять БТЕ из топки и сделает ваш огонь более прохладным.

В целях страхования вам может потребоваться использовать змеевик, сертифицированный для использования с вашей дровяной кухонной плитой.

Эта система может повлиять на сертификацию выбросов Агентства по охране окружающей среды, поскольку она отбирает тепло от процесса сгорания. Если вас это беспокоит, возможно, вы сможете использовать коллекторы, установленные на дымоходе, для решения проблемы.

Некоторое время следите за датчиком температуры, чтобы оценить, насколько горяча ваша система. Наберите больше воды, если она слишком горячая.Эй, неожиданная ванна — замечательная вещь!

Если вы не чувствуете, что у вас есть навыки, но все же хотите установить систему горячего водоснабжения на дровяной плите, проконсультируйтесь с установщиками солнечного горячего водоснабжения в вашем районе. Многие из них начинают устанавливать эти системы.

Ресурсы

Therma-coil.com и hilkoil.com производят змеевики теплообменников из нержавеющей стали для дровяных кухонных печей. Lehmans.com продает дровяные кухонные печи и системы теплообменников с рубашкой, а также буклет под названием «Горячая вода из дровяной печи».

Если вы любите дровяные печи, вот несколько отличных руководств от Countryside Network по планам каменной печи и дровяной печи на открытом воздухе с использованием местного камня.

Опубликовано в Countryside в январе/феврале 2010 г. и регулярно проверяется на точность.

Теплообменник Дровяная печь

В ревущем огне есть что-то такое, что делает дом уютным и гостеприимным.Возможно, это запах горящего дерева или, может быть, красота танцующего пламени. Какой бы ни была причина, неприятным фактом для многих домовладельцев является то, что камины не всегда легко добавить к уже построенному дому.

Дровяные печи имеют ряд преимуществ перед другими дровяными приборами и отопительными механизмами. Как правило, они дешевле, чем включение газового или электрического отопления, если только одна комната нуждается в отоплении зимой. Их также достаточно просто установить.И, вот реальный бонус, они не требуют полных, сложных систем дымохода, но имейте в виду, что они потребуют своего собственного типа дымохода.

Дровяные печи меньше по размеру и требуют меньше усилий, чем камины. Они могут быть установлены практически в любом месте дома, если есть способ правильно установить собственную дымоходную систему печи. И, в отличие от полного камина, для них не требуются полностью кирпичные конструкции, которые могут монополизировать комнату. Они просто используют свои маленькие и менее инвазивные трубы для отвода нежелательного дыма и сажи в более крупную систему дымоходов.

В зависимости от размера, конструкции и места размещения дровяные печи могут использоваться для обогрева всего дома или, по крайней мере, его большей части. Однако, чтобы это произошло, печь должна быть в хорошем месте в доме, которая часто используется, и должен быть способ направить тепло в другие области. Профессиональные установщики знают, как это сделать.

Печи также могут стать украшением дома. Они бывают разных размеров, стилей, цветов. Они могут иметь старомодный внешний вид или быть современными и сногсшибательными.Дровяная печь доступна практически для любой концепции дизайна дома.

Ключи к выбору хорошей печи для дома включают:

* Местоположение выбрано. Скорее всего, вы хотели бы другой стиль для гостиной, чем тот, который расположен наверху в спальне. Выбирайте стили и размеры и обязательно получите профессиональную установку или, по крайней мере, профессиональный совет.

* Функции безопасности. Дровяные печи действительно «сжигают» материалы. Это означает, что они должны включать надлежащую вентиляцию и другие функции безопасности.Должны быть правильные системы решетки или экранирующие материалы. Убедитесь, что это так, особенно если рядом маленькие дети. Механизмы блокировки также являются хорошей идеей, чтобы убедиться, что ребенок не откроет плиту во время ожога.

* Дизайн. Важно, чтобы плита вам нравилась. Помните, что они бывают самых разных форм, размеров и цветов. Походите по магазинам и найдите тот, который дополнит ваш дом, а также включает в себя хорошие функции безопасности и дымоудаления.

Дровяная печь – отличная альтернатива газовому или электрическому отоплению.Это может быть даже более рентабельно. Просто не забудьте присмотреться к ценам, получить профессиональную установку или совет и убедиться, что печь, которую вы покупаете, предлагает достаточно функций безопасности, чтобы защитить ее от маленьких рук или маленьких рук от нее, и все должно быть готово.

Печи Snorkel® и Scuba®

Главная » Информация о гидромассажных ваннах

Мы изобрели подводную дровяную печь

Оригинальная печь Snorkel® была создана Роджером Эвансом, когда он был студентом-физиком в Университете Аляски в Фэрбенксе.Идея джакузи на дровах настолько понравилась семье и друзьям, что Роджер и его приятель по лыжам Блэр Хоу создали компанию по продаже печи и джакузи на дровах. Концепция подводной дровяной печи для гидромассажных ванн была настолько уникальной, что в 1981 году на нее был получен патент США № 4455997. Печь Scuba® Stove была разработана позже и представляет собой уменьшенную версию Snorkel® Stove, предназначенную для небольших гидромассажных ванн. .

Базовая конструкция и принцип работы Snorkel® Stove очень просты.Он работает так же, как и любая другая дровяная печь или камин, как показано ниже. Единственная реальная разница заключается в том, что камера горения погружена в воду.

  1. Надводный воздухозаборник
  2. Дверца печи/регулятор воздуха
  3. Топка подводная
  4. Теплообменные трубки
  5. Монтажные скобы
  6. Антикоррозийное порошковое покрытие
  7. Дверь из литого алюминия не ржавеет и не деформируется
  8. Просто и легко чистить

Печи Snorkel®: 120 000 БТЕ, стандартные с ваннами диаметром 6 футов и больше

Печи Scuba®: 60 000 БТЕ, стандартные с ваннами диаметром 5 футов

Взгляните поближе:
Наша подводная дровяная печь находится в полном прямом контакте с нагреваемой водой. Только воздухозаборник и дымоход находятся над водой. Откройте дверцу из литого алюминия (7), чтобы загрузить дрова. Разожгите огонь и поместите дверь, как показано (2), чтобы обеспечить максимальную тягу. Сдвиньте дверцу над воздухозаборником (1) по мере необходимости, чтобы уменьшить сквозняк. Алюминиевая топка (3) быстро нагревается. Трубки теплообменника (4) увеличивают поверхность печи для еще более быстрого нагрева.

Как это работает?
Несмотря на то, что наши дровяные печи Snorkel® и Scuba® погружаются ПОД ВОДУ, вода не может проникнуть внутрь. Швы сварены, и над ватерлинией находятся только воздухозаборная трубка и дымовая труба.Наши печи работают так же, как обычная дровяная печь или камин. Чтобы разжечь огонь: положите скомканную бумагу на дно печи. Положите сверху растопку, затем добавьте небольшие бревна или щепки. Подожгите бумагу и оставьте воздухозаборник полностью открытым. Хорошая тяга сразу закрепится. Как только огонь станет сильным, добавьте бревна покрупнее и расколите дрова. Чтобы контролировать скорость горения, откройте или закройте воздухозаборник, сдвинув дверцу печи вперед или назад. Поскольку вся поверхность печи погружена в воду, тепло от огня немедленно передается воде.Вот и все!

Почему печь ПОД ВОДОЙ?
Наши дровяные печи устанавливаются под водой – все, кроме входного отверстия и дымохода. Полный контакт с водой обеспечивает мгновенную сверхэффективную теплопередачу: наши ванны нагреваются на несколько часов быстрее, чем небольшие внешние дровяные обогреватели, которые нагреваются медленно и зависят от конвекции для циркуляции воды по внешним трубам и водяным рубашкам, которые могут легко замерзнуть и лопнуть, если их не при использовании в холодную погоду.

В чем разница между Snorkel® и Scuba® Stoves?
Scuba® Stove — это уменьшенная версия Snorkel® Stove.Он предназначен для ванн диаметром пять футов и меньше. Конструкция двух печей одинакова. Для получения дополнительной информации см. «Проектирование гидромассажной ванны Snorkel®».

Высокотехнологичная конструкция
Мы прецизионно режем алюминий морского класса с помощью машин плазменной резки, затем формируем наши печи с помощью высокотехнологичного гибочного оборудования и вручную свариваем каждый шов. Что еще более важно, мы наносим порошковое покрытие на каждую печь, потому что многие источники воды содержат такие минералы, как кальций и магний, которые вызывают коррозию даже металлических сплавов самого высокого качества, если они не защищены.Защита порошковым покрытием позволяет нам давать на наши печи 3-летнюю гарантию.

Энергоэффективный и экономичный

Операционные расходы
: $O
«Операционные расходы — это то, на что тратятся реальные деньги. С дровяным отоплением и колодезной водой Snorkel моя стоимость составляет 0 долларов. Я не хотел тратить деньги на подогрев воды».
— Дания Эгеди, Корбин KY

Высокоэффективный Snorkel® и Scuba®
дровяная печь с-к-у-е-е-з-е максимум
тепло от дров: оно превращается в мелкую золу.

Сжигает почти все
Вы можете нагреть свою гидромассажную ванну Snorkel® с помощью
практически ЛЮБУЮ древесину: рубленные и расколотые дрова, обрезки
пиломатериалы, упавшие ветки, разрезанные деревянные поддоны, даже
уголь — хотя вы должны установить решетку, чтобы сжигать уголь.
И дровяное отопление тоже ЭКОНОМИЧНО!

Идеально подходит для купания в японском стиле без использования химикатов
Благодаря быстрому нагреву и низкой стоимости нагрева многие наши клиенты выбирают джакузи в японском стиле.То есть они часто меняют воду и не используют химикаты. Они просто наполняют ванну пресной водой; нагрейте и наслаждайтесь несколько раз; затем опорожнить ванну. Слегка потрите разбавленным раствором отбеливателя и снова заполните. Настоящая японская традиция включает в себя полный очищающий душ для каждого купающегося перед входом в ванну.

Размер бака галлонов Вес 11 кВт Электр. Заголовок Газовый нагреватель на 100 БТЕ Печь для шноркеля Акваланг
  Приблизительное повышение температуры (°F/ч)
4 х 3 209 1910 22 51   36
4 х 4 290 2596 16 37   26

5 х 3 336 3032 14 32 45 22
5 х 4 467 4129 10 23 32 16

6 х 3 495 4422 9 21 30 15
6 х 4 686 6028 7 15 22 11

7 х 3 683 5984 7 16 22 11
7 х 4 947 8174 5 11 16 8

8 х 3 902 7870 5 12 17 8
8 х 4 1251 10727  4 8 12 6

Как отвести тепло от дровяной печи | Главная Руководства

Автор: Уэйд Шадди Обновлено 6 декабря 2018 г.

Дровяные печи обеспечивают лучшее тепло.Другие типы систем отопления включаются и выключаются в течение всего дня. Дом нагревается, остывает и снова нагревается снова и снова. Но если вы держите дрова в дровяной печи, они остаются включенными, постоянно поддерживая тепло. Есть соображения по перемещению тепла через дом. Следуйте нескольким простым советам, чтобы в вашем доме было тепло и уютно, независимо от того, насколько холодно на улице.

Размещение

Размещение печи является наиболее важным фактором, который следует учитывать при установке печи. Тепло поднимается вверх, поэтому лучшее место для дровяной печи – нижняя часть дома.Подвалы идеальные. Первые этажи также являются местом для печи. При соблюдении такого размещения можно рассчитывать на отапливаемые помещения на любом уровне дома. Также важно, чтобы межкомнатные двери были открыты. Даже если в одной комнате будет тепло, в соседней комнате будет холоднее, если дверь будет закрыта. Если у вас есть складские помещения, это нормально. Но если это спальни или другие жилые помещения, держите двери открытыми, чтобы в них поступал теплый воздух.

Системы отопления

Если в вашем доме есть дровяная печь, а также резервная система принудительной вентиляции, вы можете использовать только вентиляторы резервной системы.Поверните термостат примерно до 55 градусов. Вентиляторы обычно переключаются вручную. Просто включив вентиляторы, когда печь горит, теплый воздух будет перемещаться по всему дому. Это работает двумя способами; нагревательные каналы становятся теплыми за счет простой конвекции. Проходя по воздуховодам, воздух также нагревается и распределяется по дому. Вентиляторы с принудительной подачей воздуха также перемещают большие объемы воздуха по помещениям. Если межкомнатные двери открыты, теплый воздух будет перемещаться из комнаты в комнату, уравновешивая давление, создаваемое нагнетаемым воздухом.

Вентиляторы

Старомодным способом перемещения теплого воздуха являются вентиляторы. Подойдет любой вентилятор, но лучше вентиляторы большего размера. Чем больше вентилятор, тем больше воздуха вы можете перемещать. Просто поставьте вентилятор за плитой. Он не должен быть ближе 24 дюймов от плиты и не должен иметь пластиковых крышек. Этот тип вентилятора будет отводить воздух от плиты, создавая заметную разницу. Вы также можете разместить вентилятор внизу лестницы, в дверном проеме в спальню или в любом другом месте, куда вы хотите направить теплый воздух.Другой вариант – установить вентилятор этажом выше дровяной печи или в любом месте комнаты нижнего этажа. Просто прорежьте между лагами пола, чтобы открыть квадратное отверстие в полу и потолке. Установите вентилятор, например вентилятор для ванной комнаты, предназначенный для этой цели. Установите небольшую решетку или решетку и включите вентилятор.

Проект

Современные дома герметично закрыты. Это часто может препятствовать движению воздуха в доме. Печи также нуждаются в надлежащей вентиляции, чтобы работать должным образом. Если ваша печь плохо разжигается или тлеет, это может быть связано с тем, что в нее не поступает достаточно воздуха. Попробуйте немного приоткрыть дверцу плиты. Если вы видите струйки дыма, вырывающиеся из передней части печи, приоткройте ближайшее окно. Если дым меняет направление и всасывается обратно в печь, это верный признак того, что вашей печи нужно больше воздуха. Это известно как черновик. Плохая тяга часто возникает, когда наружное атмосферное давление низкое или в вашем доме есть другие устройства, которые выводят воздух из дома, например, сушилка для белья или вытяжка.Принимая во внимание сквозняк, попробуйте открыть еще одно окно в комнате в самой дальней точке вашего дома, подальше от плиты. Сквозняк внутри вашего дома улучшится, чтобы отвести теплый воздух от печи.

Подогрев бассейна объемом 10 000 литров с помощью дровяной печи

Сообщение garethd от

4 ноября 2020 г. 11:53:56 GMT -8

Привет,

С интересом прочитал много сообщений на этом форуме.Мое понимание ослабило мой первоначальный энтузиазм.
Я понял, что дровяные печи неэффективны из-за потери тепла с дымовыми газами, поэтому подумал, что ракетная печь с колпаковым теплообменником, изготовленным (вместо 55-галлонной бочки) из 50 м 32-мм трубы из нержавеющей стали образуют форму пчелиного улья, с початком, чтобы запечатать его вместе, и изоляцией снаружи, которая, таким образом, отводит тепло в бассейн, а не, как кажется, традиционное излучение тепла от бочки, будет работать эффективно.Тонкая гибкая гофрированная труба из нержавеющей стали, которую можно использовать, предназначена для газа, но я не вижу причин, по которым хлорированная вода не подойдет (по этой причине медь не является отличным продуктом для теплообменника).

Тем не менее, цифры, опубликованные для количества дров, необходимых для обогрева данного, по общему признанию, огромного бассейна в другом потоке, кажутся совершенно отличными от моих.

Первоначально я думал разжечь огонь в ящике, окруженном водой, но это держит поток холодным, а газы должны быть как можно более чистыми, так как я нахожусь в районе с чистым воздухом в Соединенном Королевстве.

Во-первых, кто-нибудь сделал математику и решил, что это никогда не работает?

Если я загружу свою электронную таблицу, будут ли люди заинтересованы в моей формуле и цифрах?
Я думал, что, будучи открытой вентилируемой водной массой, это будет столь же эффективно, как и любое использование такой печи, но теория и практика, которые я знаю, не обязательно идеально связаны из-за множества ошибок и т. д. в теории.

Большое спасибо за ваше время.

Гарет

Удалено
Удалено Участник

Сообщений: 0

Сообщение удалено

4 ноября 2020 г. 22:59:50 GMT -8

LOL
Удельная теплоемкость жидкой воды при 20°C 0. 001155 [кВтч/(кг К)].
Требуется больше при более низких температурах.

Весьма оптимистичные цифры:
Для изменения температуры 10000 л на 1°C требуется около 11,55 кВтч (примерно 3,2 кг дерева)
Для изменения температуры 10000л на 10°C требуется около 116 кВтч (примерно 32 кг дерева)

Сообщение garethd от

5 ноября 2020 г. 00:20:46 GMT -8

Спасибо за ответ Карл.

Вы правы, при текущей температуре (чуть ниже или около 10 градусов) на нагрев бассейна уходит много энергии. Было бы более рентабельно держать его в тепле после того, как солнце подняло его до 24 градусов в разгар лета. Таким образом, потребовалось бы ровно столько тепла, чтобы компенсировать потери тепла каждый день.

Мои расчеты оценили 179кВт на обогрев изначально, от 10 до 25С (дельта 15С).
Я также сделал много расчетов, оценивая потери тепла с и без изоляции различных типов и конфигураций. Я отметил следующее:

1. Если вы не изолируете бассейн (это круглый надземный виниловый бассейн размером 3,6 м * 1,2 м со стальным каркасом), потери тепла таковы, что вы тратите свое время (не для упомяните энергию) — он теряет тепло быстрее, чем вы можете нагреть его, если не сожжете дом рядом с ним….

2. Если вы окружите бассейн изоляцией (включая верхнюю часть) и используя среднемесячные значения для окружающей среды температура воздуха (я не корректировал с учетом изменения влажности каждый месяц), то потери тепла составляют от 6.2кВт и 2,8кВт в день (при условии, что она остается покрытой 24/7 в течение всего года). В среднем это составляет чуть менее 1 кг древесного топлива в день, при условии, что на 1 кг древесины извлекается 5,14 кВт. Это выглядит намного более управляемым, нет? По общему признанию, это все еще 323 кг древесины в год, но и здесь я мог ошибиться … Я подсчитал, что это, например, 0,7 млн ​​кубов бука, который помещается в тонну мешок и стоит менее 100 фунтов стерлингов ( следовательно, кажется разумным). Для сравнения, электрический нагреватель будет стоить 222 фунта стерлингов, чтобы достичь того же, магистральный газ будет стоить 56 фунтов стерлингов (но, если учесть затраты на установку, распределяя общую сумму на 5 или 10 лет, низкая стоимость установки дров выигрывает). каждый раз).

На самом деле, по моим расчетам, воздушные тепловые насосы окупаются только по сравнению с электрическим нагревателем примерно через 7 лет (очень высокая первоначальная стоимость АСВД и НЕ с учетом экономии7), магистральный газ и дрова значительно дешевле, а магистральный газ заканчивается дешевле, чем дерево после примерно 22 лет использования! Н.Б. причина, по которой я не учитывал дешевые затраты на электроэнергию в ночное время, заключалась в том, что для инверторного ASHP (наиболее эффективного) вы хотите, чтобы они работали 24/7, включаясь одинаково в течение дня для максимальной эффективности (очевидно), и это будет означать больше время тратится на дешевые тарифы, чем на них.Имея это в виду, неинверторный ASHP может быть лучше, работая в экономичном режиме7, но на самом деле вы не сможете обогревать им в самые холодные месяцы — когда вам больше всего нужно тепло!

Сообщение garethd от

5 ноября 2020 г. 00:23:51 GMT -8

Сейчас это немного не по теме, потому что эта плата на самом деле предназначена только для обогревателей ракетного дерева, но либо я где-то допустил огромные ошибки в своих математических расчетах, либо есть много людей, пытающихся заработать много денег на широкой публике. продажа супердорогих вариантов отопления (воздушные тепловые насосы), которые могут быть дешевле в эксплуатации, чем старомодный электрический обогреватель, но стоят так дорого, что вы никогда не вернете свои деньги…. что очень похоже на рекламу солнечных батарей.

Сообщение garethd от

5 ноября 2020 г. 00:40:54 GMT -8

Во-первых, мои математические способности никогда не были хороши, но вот некоторые цифры, объясняющие мой интерес к использованию дерева.

Еще по теме, я использовал следующие цифры для оценки размера ракетной печи, теплообменника и т. д.:
1.Нержавеющая сталь проводит тепло при 14 Вт/M.K
2. Температура воздуха в колпаке будет в среднем 150°C
3. Температура воды будет 15°C (ретроспективно, это должно быть больше похоже на 20°C, если я говорю о поддержании 25°C в бассейне).
4. Коэффициент конвективной теплоты движущейся воды (движущейся со скоростью 2000 л/ч), движущейся по 32-мм теплообменной трубе, составляет 10000 Вт/м2.K
5. Коэффициент конвективной теплоты воздуха, движущегося в раструбе рядом с 32-мм теплообменной трубой, составляет 50W/M2.K
6. Таким образом, теплопередача от дымовых газов к воде бассейна в трубопроводе составляет 15.47 кВт/ч при 15°C воды (14,33 кВт/ч при 25°C) (при условии, что 23 м трубы, окружающей раструб, а НЕ 50 м, как я сказал в своем первоначальном посте, — использование 48 м трубы даст скорость передачи 32,3 кВт/ч). Я понимаю, что важно, чтобы рейтинг теплообменника был выше, чем у тепла, выделяемого при сжигании древесины, что позволяет извлечь как можно больше тепла. Это, как я предполагаю, причина, по которой существует волшебное соотношение между размером колпака и CSA дымохода ракетной печи (площадью поперечного сечения).
7. Я использовал (очень большой палец в воздухе) оценочный общий КПД *системы* дровяной горелки в 77%.т.е. 77% кВт, имеющихся в несгоревшей древесине, попадает в воду бассейна в бассейне при расчете фактических потребностей в сыром топливе на основе тепловых потерь воды в бассейне.
8. Предполагая, что мощность теплообмена составляет 18 кВт, я полагаю, что печи нужно будет гореть в среднем всего 20 минут в день (без учета времени прогрева), чтобы обеспечить требуемое среднее количество тепла 3,56 кВт/день для поддержания бассейна. температура воды.

Теперь, пожалуйста, если вы читаете какие-либо из этих чисел и думаете, что я говорю полную ерунду, это не преднамеренно, если я так делаю, просто моя математика действительно не так хороша, и я собирал числа различных формул и концепций, которые я нашел и, вероятно, перепутал.

Сообщение garethd от

5 ноября 2020 г. 4:11:42 GMT -8

Спасибо, что поделились этими ссылками, хотя я не совсем понимаю, что вы пытаетесь мне сказать. Кажется, сейчас это уходит от темы, но я думаю, что, возможно, вы намного умнее меня, и я упускаю что-то действительно очень очевидное, поэтому я включаю здесь объяснение, почему, например, это второе исследование не имеет смысла в Великобритания по крайней мере.

Я активно использовал Google, чтобы узнать об исследованиях, проведенных другими, и напомнить себе и расширить свои знания о формулах энергии, которые не использовались со школьных времен.

Сайт engineeringtoolbox содержит множество полезных формул и примеров. Я использовал многое с этого сайта при выполнении расчетов, которые у меня есть, эту конкретную ссылку я просматривал ранее, но она не учитывает изоляцию вокруг бассейна.
Второй сайт, на который я обращал внимание, когда впервые начал исследовать, слишком упрощает проблему, основываясь на общих практиках.Например, не упоминается об изоляции вокруг бассейна или о том, какое влияние это окажет.

Во втором исследовании упоминается, например, что солнечная энергия является хорошим источником энергии для этой цели. Что ж, это может быть, но фактическая мощность, доступная на солнце в Великобритании, достигает пика в 200 Вт/м2/день в июле и падает до 20 Вт/м2/день в декабре и январе. Это непрактичный источник энергии в рядном доме с общей площадью газона 15 м2. Если вы находитесь на ферме и можете выделить 10 м2 или более для солнечных панелей, то, возможно, но вам все равно нужно обеспечить мощность для прокачки воды через систему — тогда это не особенно эффективная система, если вы получаете 2 кВт. в день, но используя 1 кВт электроэнергии для прокачки воды через панели в декабре / январе.

Воздушные тепловые насосы на самом деле имеют аналогичную проблему, насколько я могу видеть — для их эффективного использования вам необходимо иметь высокий расход воды, что требует более мощного водяного насоса, который по определению требует больше энергии. Теплообменник в системе газового котла имеет аналогичные требования, но природный газ в Великобритании дешев (по сравнению с электричеством), поэтому он снижает общую стоимость.

Вы можете сделать вывод, что ASHP и солнечная технология нерентабельны без каких-либо расчетов, просто взглянув на «время окупаемости», когда игнорируются государственные льготные тарифы и т. д. (поскольку в данном случае они неприемлемы).Когда точка безубыточности составляет 10 лет или более, то для типичного срока службы небольшого надземного бассейна она никогда не будет достигнута. Для системы на основе газового котла даже трудно окупить первоначальные затраты на установку — поэтому древесина, кажется, работает — затраты на ее запуск и запуск — это преимущественно время.

Другие, которые я нашел полезными (и это лишь некоторые из них):
Энергия, полученная от солнца в Великобритании — www.researchgate.net/figure/Average-daily-annual-sunshine-hours-and-converted-solar -irradiance-over-the-baseline-time_fig6_263318433
Эффективность извлечения энергии при сжигании древесины — iopscience.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
